वेल्ड-अन संसद पिभोट हिंग

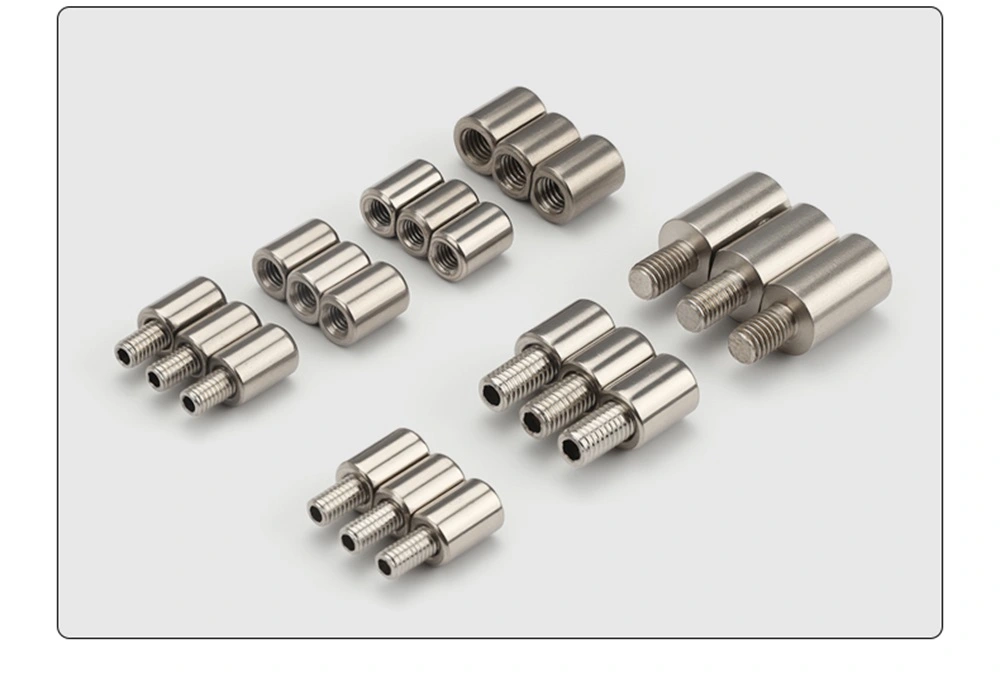

यिताई लकबाट ती होलसेल सोर्सिङ प्यानल डोर हिङ्ग्सका लागि, वेल्ड-अन संसद पिभोट हिङ्ग एघार भेरियन्टहरूमा आउँदछ जसमा आन्तरिक र बाह्य थ्रेड प्रकारहरू, M6 र M8 आकारहरू, एकीकृत र छुट्याउन मिल्ने पिन कन्फिगरेसनहरू, र दुबै 201 र 304 स्टेनलेस स्टीलहरू समावेश छन्। एकीकृत प्रकारमा स्थायी स्थापनाहरूको लागि उपयुक्त निश्चित पिन छ; छुट्याउन मिल्ने प्रकारले साइड-एक्जिट पिन सुविधा दिन्छ जुन उपकरण बिना ढोका हटाउन बाहिर तान्न सकिन्छ, जुन मर्मत वा स्थापनाको समयमा आवधिक ढोका हटाउन आवश्यक पर्ने घेराहरूको लागि अधिक सामान्य विकल्प हो।

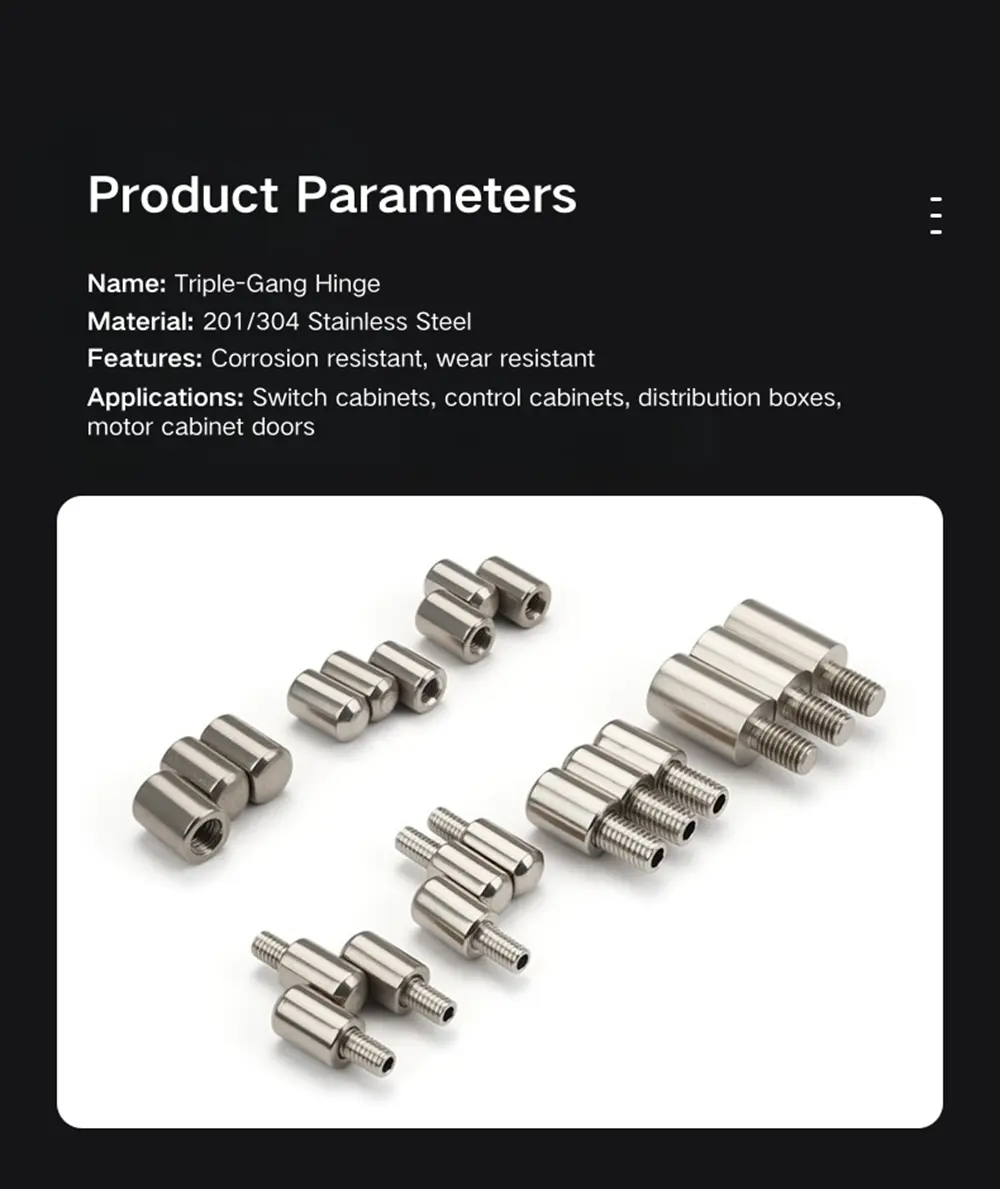

उत्पादन मोडेल	M8/10/12/14/16 सतह काज
सामग्री	Iron/201 स्टेनलेस स्टील/304 स्टेनलेस स्टील
रंग चयन गर्न सक्नुहुन्छ	स्टेनलेस स्टील / कालो
प्रयोग	विभिन्न प्रकारका स्विच क्याबिनेटहरू, नियन्त्रण बक्सहरू, आदिका लागि उपयुक्त

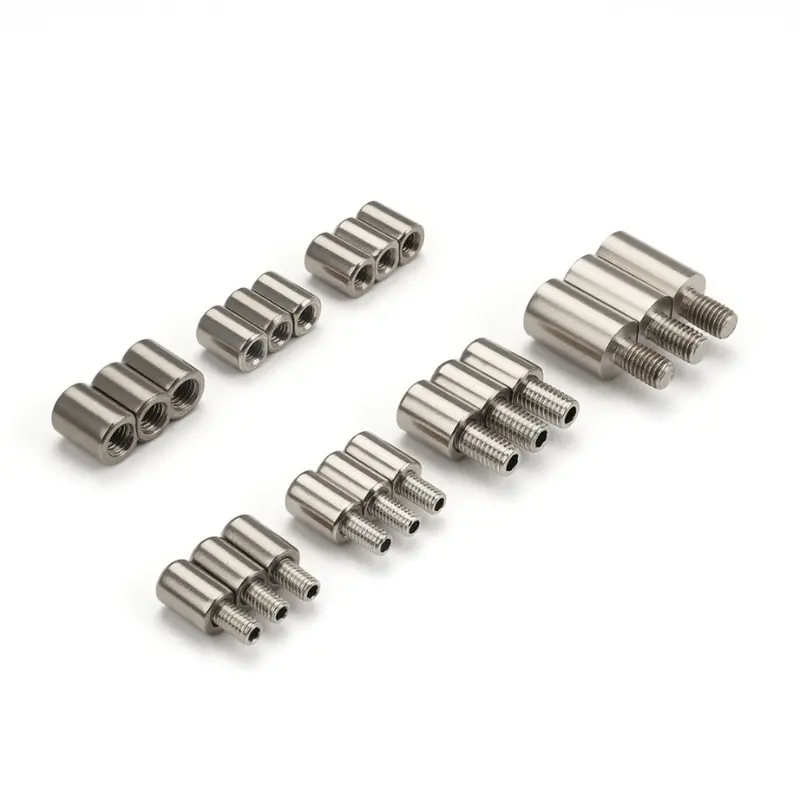

मोडेल विकल्प र थ्रेड प्रकार

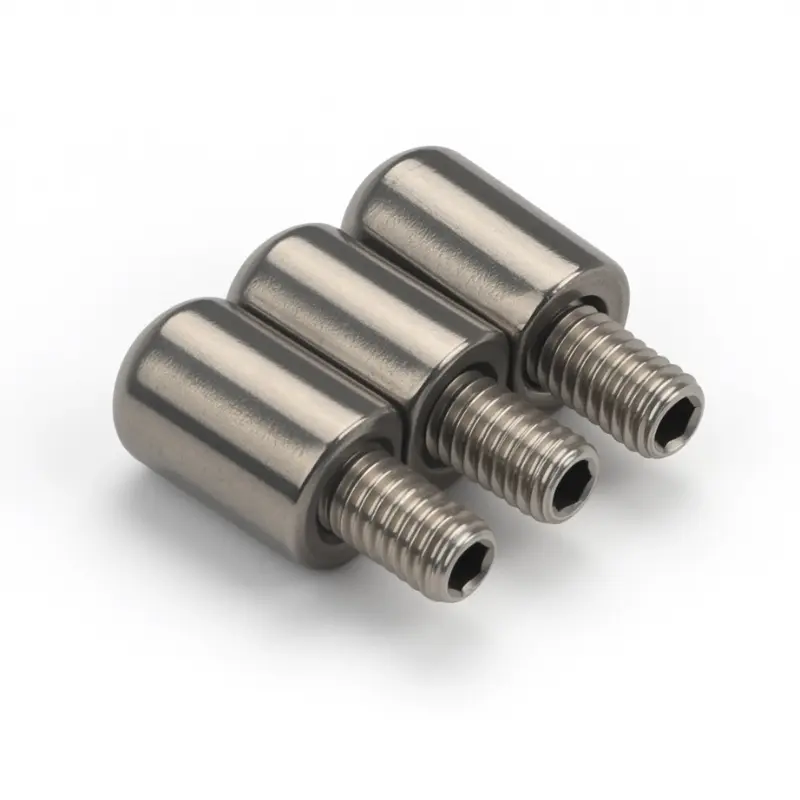

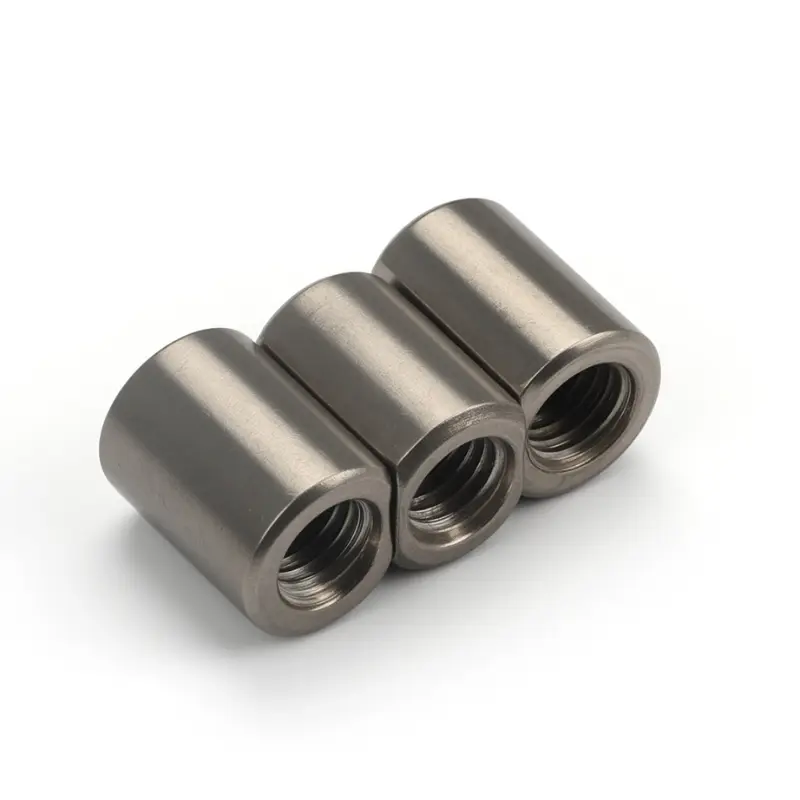

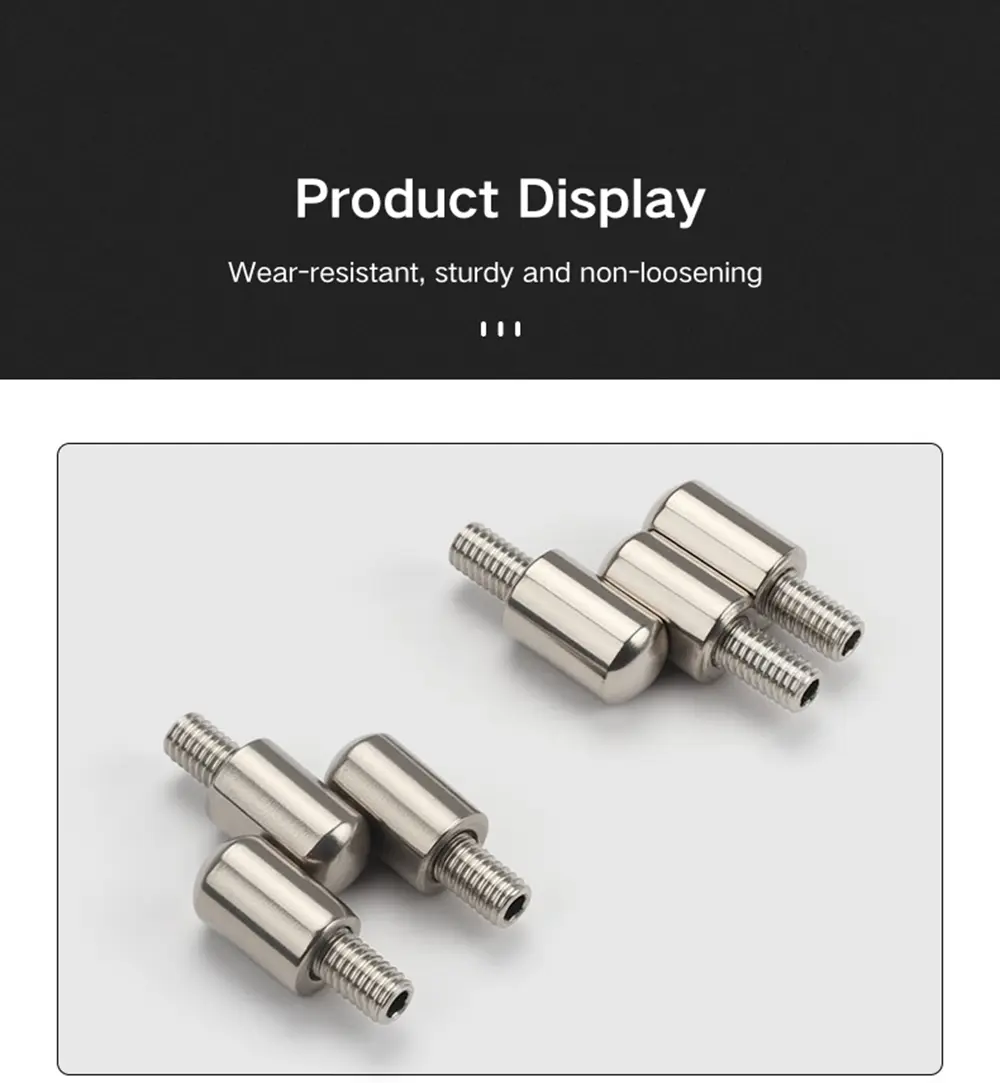

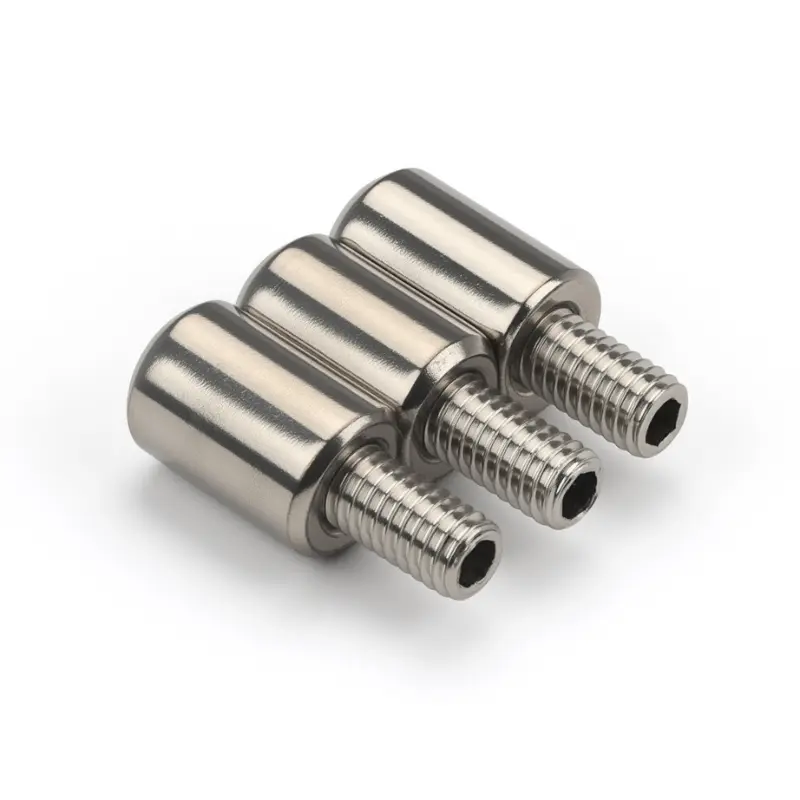

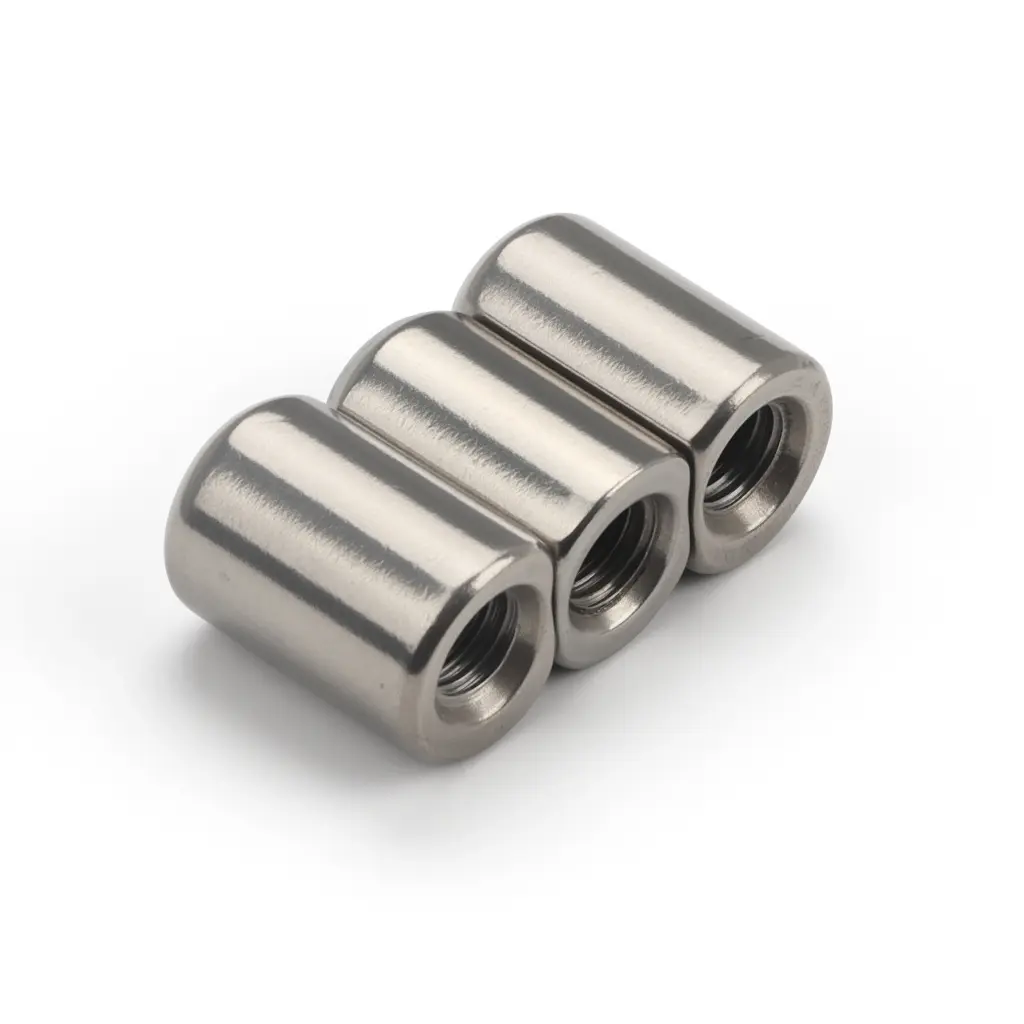

Weld-On Parliament Pivot Hinge M6 र M8 दुवै आकारमा आन्तरिक र बाह्य थ्रेड संस्करणहरूमा प्रस्ताव गरिएको छ। बाह्य थ्रेड प्रकारको माउन्टिङ छेउमा फैलिएको थ्रेडेड स्टड हुन्छ जुन सिधै ढोकाको प्यानल वा फ्रेमको ट्याप गरिएको प्वालमा थ्रेड हुन्छ। आन्तरिक थ्रेड प्रकारको माउन्टिङ अन्त्यमा थ्रेडेड सकेट हुन्छ जसले प्यानल साइडबाट बोल्ट स्वीकार गर्दछ। दुबै माउन्टिङ सतहलाई थ्रेडिङद्वारा संलग्न गर्दछ र त्यसपछि स्थायी, स्थिर स्थापनाको लागि वेल्डिङद्वारा सुरक्षित गरिन्छ।

काज दायरा भित्र, M6 बाह्य थ्रेड एकीकृत प्रकार र M6 आन्तरिक थ्रेड एकीकृत प्रकार निश्चित-पिन भेरियन्टहरू हुन् — पिन काजको शरीरको भाग हो र हटाउन सकिँदैन। अन्य सबै भेरियन्टहरू छुट्याउन मिल्ने छन्, ब्यारेलको छेउमा प्वाल सहित जसले ढोका बाहिर आउनु पर्दा पिनलाई बाहिर निकाल्न अनुमति दिन्छ। M8×16 बाह्य थ्रेड भेरियन्ट दायराको सबैभन्दा लामो स्टड विकल्प हो, ठूलो माउन्टिङ गहिराइ भएका प्यानलहरूमा उपयुक्त।

संरचना र आयामहरू

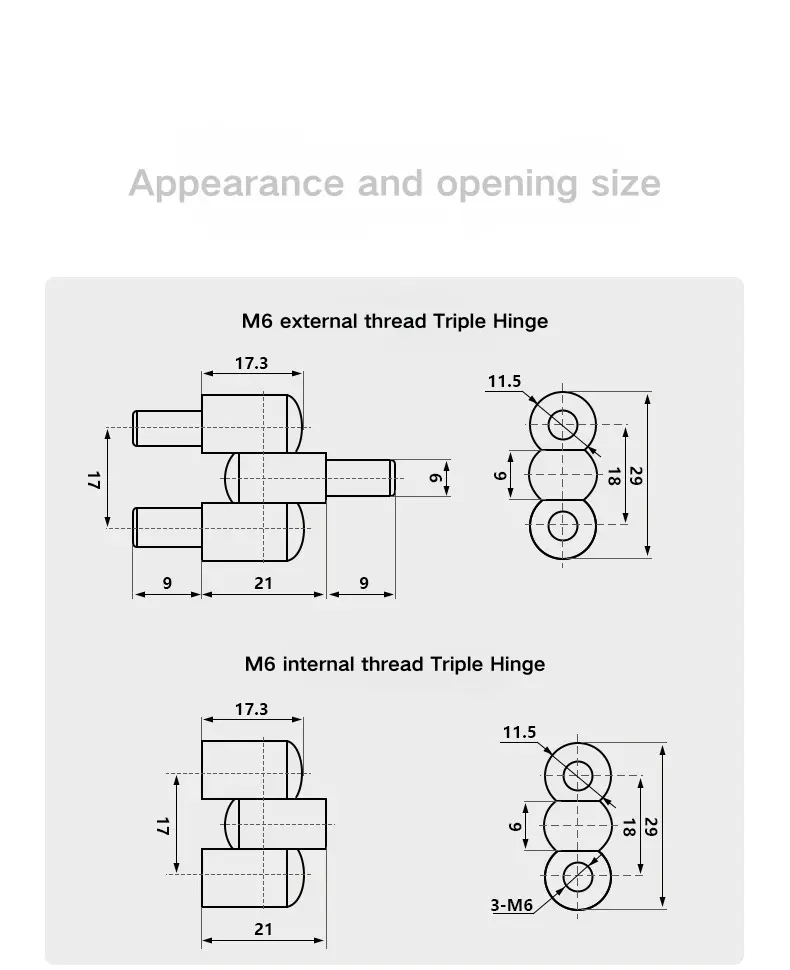

M6 Weld-On Parliament Pivot Hinge को 21 mm केन्द्र ब्यारेल स्प्यानको साथ 17.3 mm को समग्र लम्बाइ छ। बाह्य थ्रेड संस्करणले प्रत्येक छेउमा 9 एमएम स्टड एक्सटेन्सनहरू थप्छ, कुल 39 एमएमको फैलावट दिन्छ। ट्रिपल ब्यारेल स्ट्याकले 9 मिमी, 18 मिमी, र माथिल्लो भागको 11.5 मिमी ब्यारेल चौडाइ र 6 मिमी पिन व्यासको साथ कुल उचाइमा 29 मिमी मापन गर्दछ।

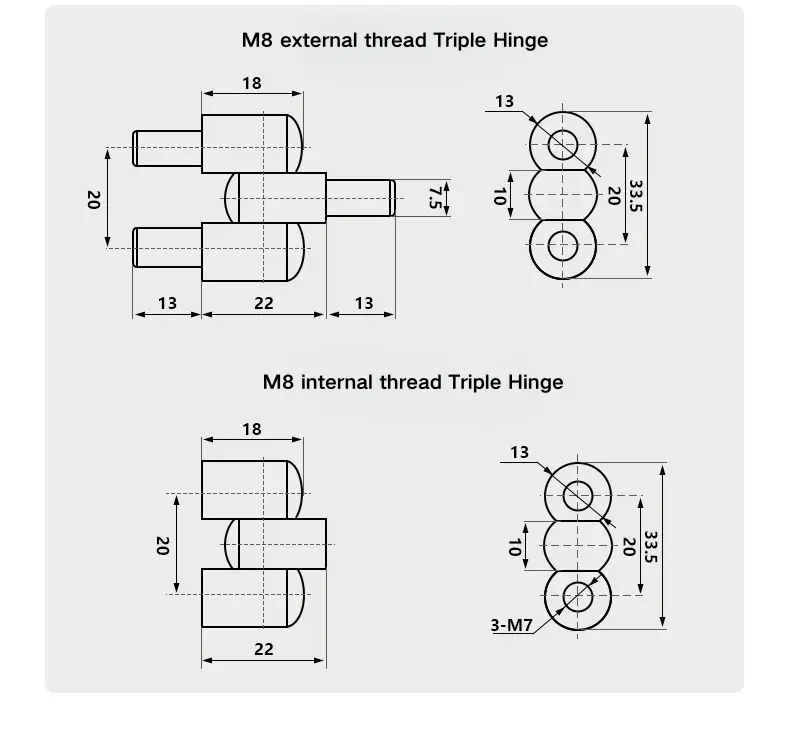

M8 पिभोट हिङ्ग समानुपातिक रूपमा ठूलो छ, 18 मिमी शरीरको लम्बाइ र 22 मिमी केन्द्र स्प्यानको साथ। बाह्य थ्रेड संस्करणले 48 मिमीको कुल स्प्रेडको लागि प्रत्येक छेउमा 13 मिमी स्टड विस्तारहरू थप्छ। ट्रिपल ब्यारेल स्ट्याक 33.5 मिमी कुल उचाइमा तीन खण्डहरूमा चल्छ — 10 मिमी, 20 मिमी, र माथिको नकल — 13 मिमी ब्यारेल चौडाइ र 7.5 मिमी पिन व्यासको साथ। आन्तरिक थ्रेड M8 संस्करणले 3×M7 थ्रेडेड सकेटहरू प्रयोग गर्दछ।

स्थापना र पिन कन्फिगरेसन

वेल्ड-अन पार्लियामेन्ट पिभोट हिङ्ग स्टड वा सकेटको छेउलाई ढोकाको प्यानल वा फ्रेम माउन्टिङ पोइन्टमा थ्रेड गरेर, त्यसपछि स्थायी रूपमा स्थिति ठीक गर्न वेल्डिङद्वारा स्थापना गरिन्छ। थ्रेड एंगेजमेन्ट र वेल्डिङको यो संयोजनले एक सुरक्षित माउन्ट दिन्छ जसले ढोका साइकल चलाउने घूर्णी भार र प्रयोगको क्रममा काजमा रहेको कुनै पनि पार्श्व बलहरू दुवै ह्यान्डल गर्छ।

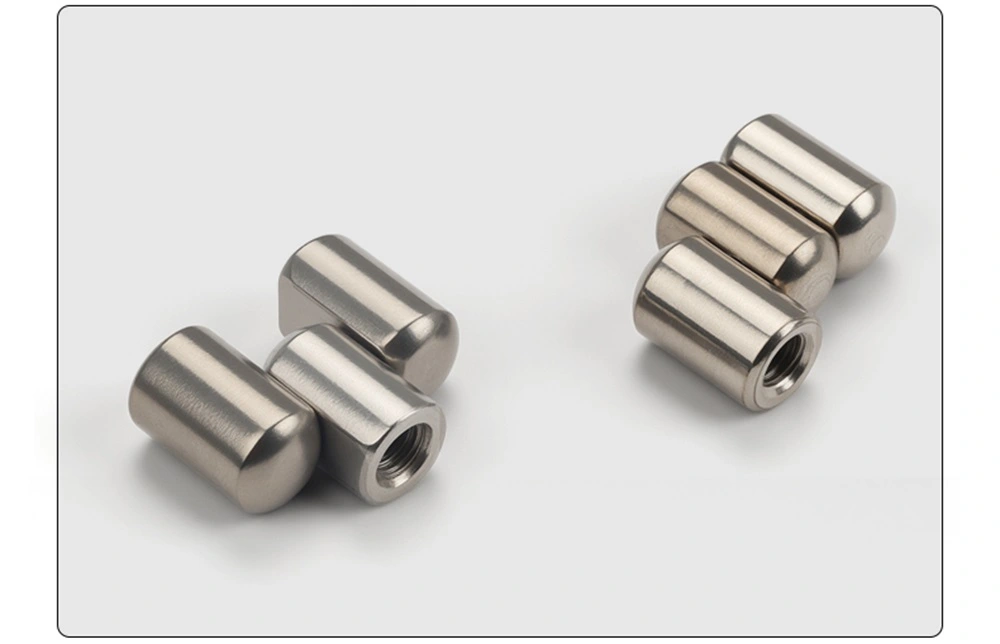

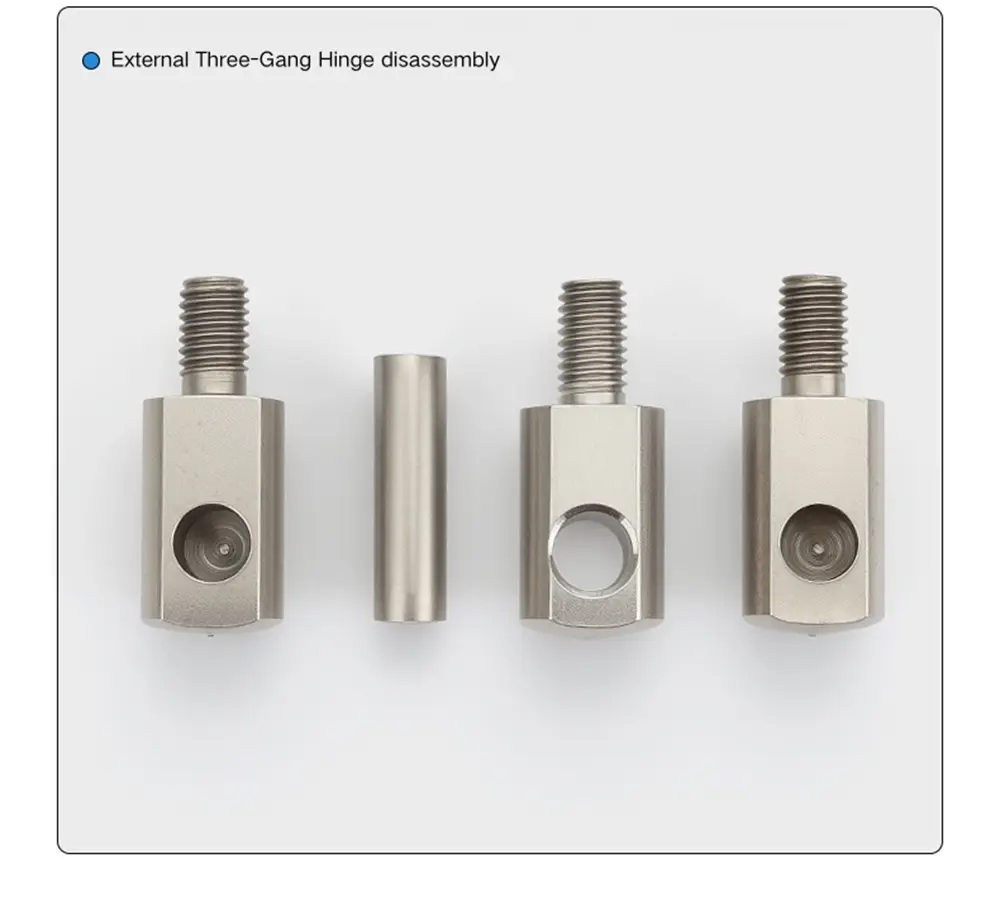

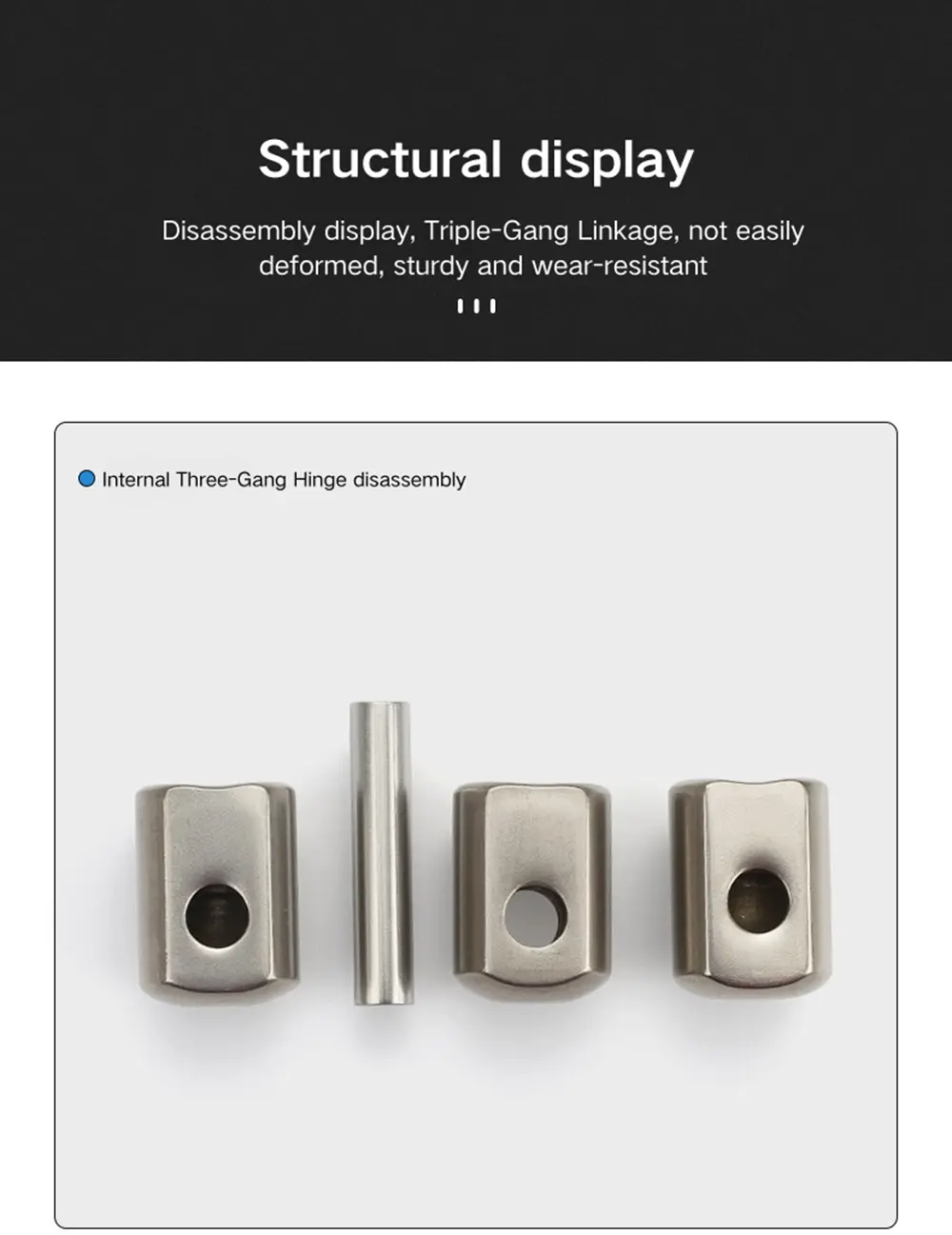

यस एकाइको छुट्याउन मिल्ने संस्करणहरूका लागि, पिन ब्यारेल बडीको साइड होलबाट बाहिर निस्कन्छ र वेल्डेड माउन्टलाई बाधा नदिई फ्रेमबाट ढोका छुटाउन बाहिर निकाल्न सकिन्छ। एकीकृत संस्करणहरूमा कुनै साइड होल छैन; पिन ब्यारेल भित्र फिक्स गरिएको छ र काज ढोका हटाउनको लागि डिजाइन गरिएको छैन। एकीकृत र छुट्याउन मिल्ने बीचको छनोटले घेराको सेवा जीवनमा ढोका हटाउन आवश्यक छ कि छैन भन्ने कुरामा आउँछ।

सामाग्री र सतह समाप्त

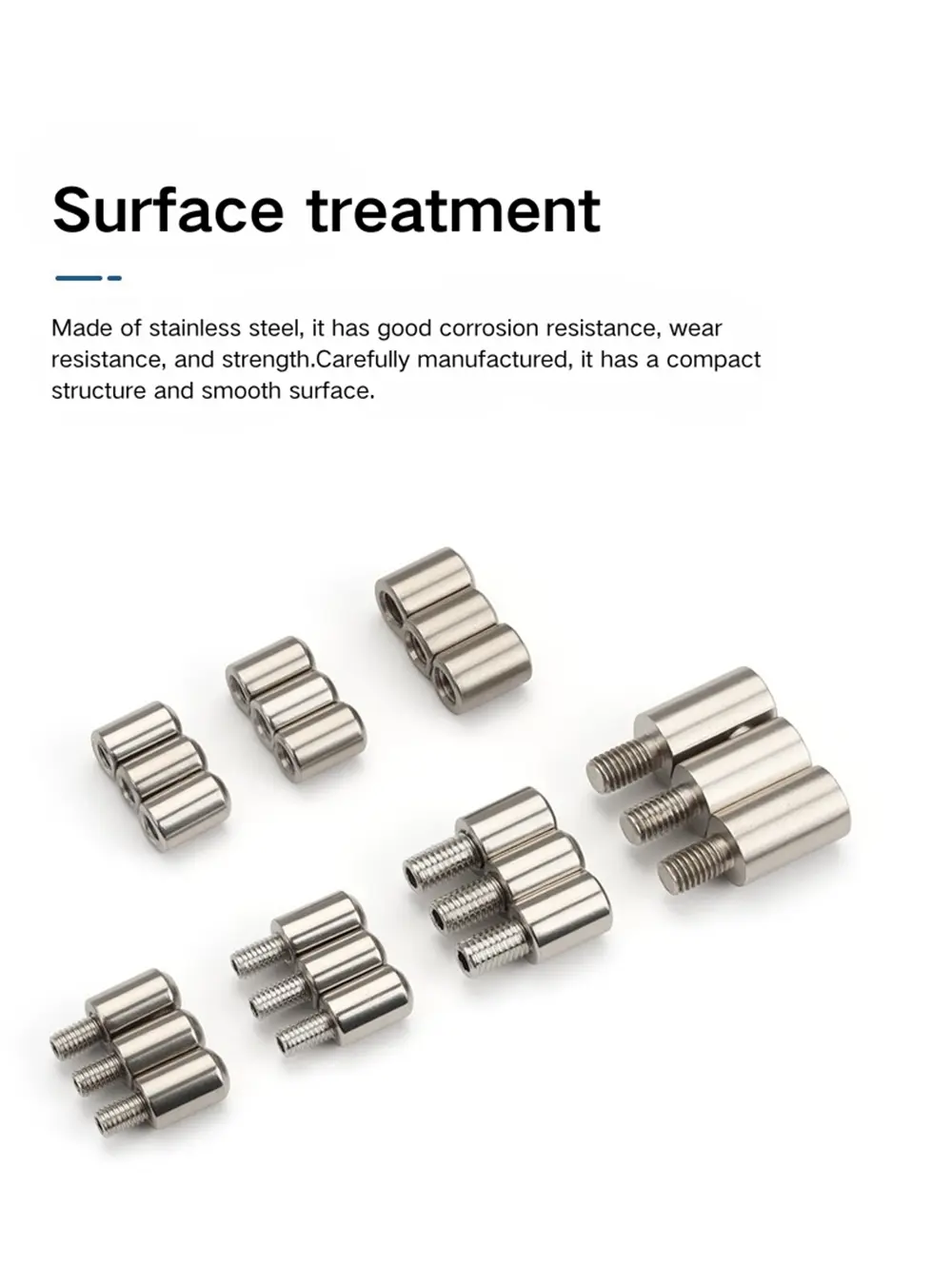

यो मोड्युलर 201 र 304 स्टेनलेस स्टील मा उपलब्ध छ, दुबै भाइब्रेटरी पॉलिशिंग संग समाप्त। भाइब्रेटरी पालिस प्रक्रियाले बुर्रहरू र तीखो किनारहरू हटाउँछ र एक सुसंगत कम-शीन म्याट सतह दिन्छ - यो ब्रश वा ऐना फिनिश होइन। पालिश गरेपछि दुवै ग्रेड उस्तै देखिन्छन्; भिन्नता जंग प्रतिरोध मा छ।

201 स्टेनलेस स्टीलले मध्यम वातावरणमा इनडोर पावर क्याबिनेट र वितरण प्यानल अनुप्रयोगहरूको लागि सभ्य जंग प्रतिरोध प्रदान गर्दछ, र दायरा भर मा अधिक लागत-प्रभावी विकल्प हो। 304 स्टेनलेस स्टील वेल्ड-अन संसद पिभोट हिङ्ग बाहिरी घेराहरू, आर्द्र वातावरण, वा स्थापनाहरूको लागि राम्रो विकल्प हो जहाँ दीर्घकालीन क्षरण प्रतिरोध एक दृढ आवश्यकता हो। दुबै दायरामा धेरै थ्रेड साइज र पिन कन्फिगरेसन संयोजनहरूमा उपलब्ध छन्।

FAQ

Q1: यो काज दायरा मा के संस्करणहरू उपलब्ध छन्?

दायराले एघार संस्करणहरू समावेश गर्दछ: M6 र M8 आकारहरूमा आन्तरिक र बाह्य थ्रेडहरू, 201 र 304 स्टेनलेस स्टीलमा, एकीकृत र छुट्याउन मिल्ने पिन कन्फिगरेसनहरूमा। M8×16 बाह्य थ्रेड गहिरो प्यानल माउन्टिङको लागि विस्तारित स्टड विकल्पको रूपमा पनि उपलब्ध छ।

Q2: एकीकृत र अलग गर्न मिल्ने प्रकारहरू बीच के भिन्नता छ?

एकीकृत प्रकारमा एक निश्चित पिन छ - यसलाई हटाउन सकिँदैन र काज ढोका छुट्याउनको लागि डिजाइन गरिएको छैन। अलग गर्न मिल्ने प्रकारको ब्यारेल मार्फत साइड-निकास प्वाल छ; औजार बिना वा वेल्डेड माउन्टमा बाधा नपर्ने ढोकालाई फ्रेमबाट उठाउन अनुमति दिन पिन बाहिर स्लाइड हुन्छ।

Q3: आन्तरिक र बाह्य थ्रेड बीच के भिन्नता छ?

बाह्य थ्रेड संस्करणमा फैलिएको स्टड हुन्छ जुन प्यानल वा फ्रेममा ट्याप गरिएको प्वालमा थ्रेड हुन्छ। आन्तरिक थ्रेड संस्करणमा थ्रेडेड सकेट छ जसले प्यानल साइडबाट बोल्ट स्वीकार गर्दछ। स्थायी स्थापनाको लागि थ्रेडिङ पछि दुबै ठाउँमा वेल्डेड गरिन्छ।

Q4: यो काज कसरी स्थापित छ?

स्थापनामा स्टड वा सकेटको छेउलाई ढोकाको प्यानल वा फ्रेम माउन्टिङ पोइन्टमा थ्रेड गर्ने, त्यसपछि स्थायी रूपमा काजलाई मिलाउन वेल्डिङ समावेश हुन्छ। थ्रेड एंगेजमेन्ट र वेल्डिङको संयोजनले घुमाउरो ढोकाको लोड र पार्श्व बल दुवै अन्तर्गत काजलाई स्थिर राख्छ।

Q5: M6 र M8 संस्करणहरूको लागि मुख्य आयामहरू के हुन्?

M6 Weld-On Parliament Pivot Hinge बडी 17.3 mm लामो छ र 21 mm केन्द्र स्प्यान र 6 mm पिन व्यास भएको छ। ट्रिपल ब्यारेल स्ट्याक 29 मिमी अग्लो र 11.5 मिमी चौडाई छ। M8 संस्करणमा 18 मिमी बडी, 22 मिमी केन्द्र स्प्यान, 7.5 मिमी पिन व्यास, र 13 मिमी चौडाइमा 33.5 मिमी ब्यारेल स्ट्याक उचाइ छ।

Q6: भाइब्रेटरी पॉलिशिंग के हो?

भाइब्रेटरी पालिशिङ एउटा टम्बलिंग प्रक्रिया हो जसले भागको सतहबाट बुर्रहरू र तीखो किनारहरू हटाउँछ, एक सुसंगत कम-शीन म्याट फिनिश उत्पादन गर्दछ। यो ब्रश वा मिरर फिनिश होइन। यस काजको 201 र 304 स्टेनलेस संस्करणहरू एउटै भाइब्रेटरी पोलिश प्रक्रियामा जान्छन्।

Q7: मैले कुन स्टेनलेस स्टील ग्रेड रोज्नुपर्छ?

201 स्टेनलेस स्टील मानक इनडोर पावर क्याबिनेट र वितरण प्यानल अनुप्रयोगहरू सूट गर्दछ जहाँ जंग एक्सपोजर मध्यम छ। 304 स्टेनलेस स्टील बाहिरी घेराहरू, उच्च आर्द्रता वातावरण, वा स्थापनाहरूको लागि राम्रो छनोट हो जहाँ दीर्घकालीन जंग प्रतिरोध कडा आवश्यकता हो।
