औद्योगिक क्याबिनेटहरूको लागि ट्रिपल-बेन्ड हिंग

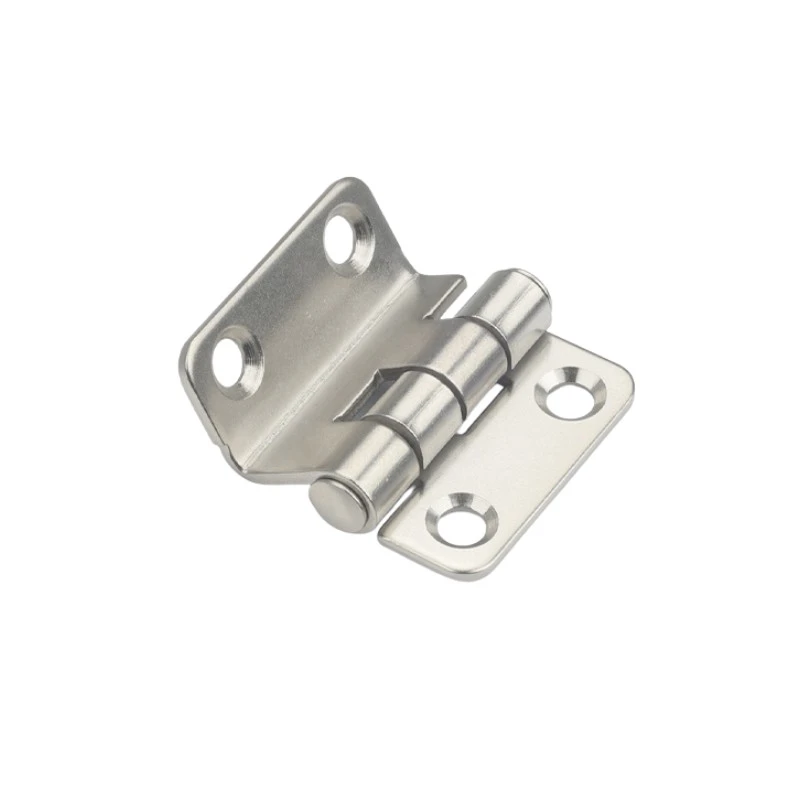

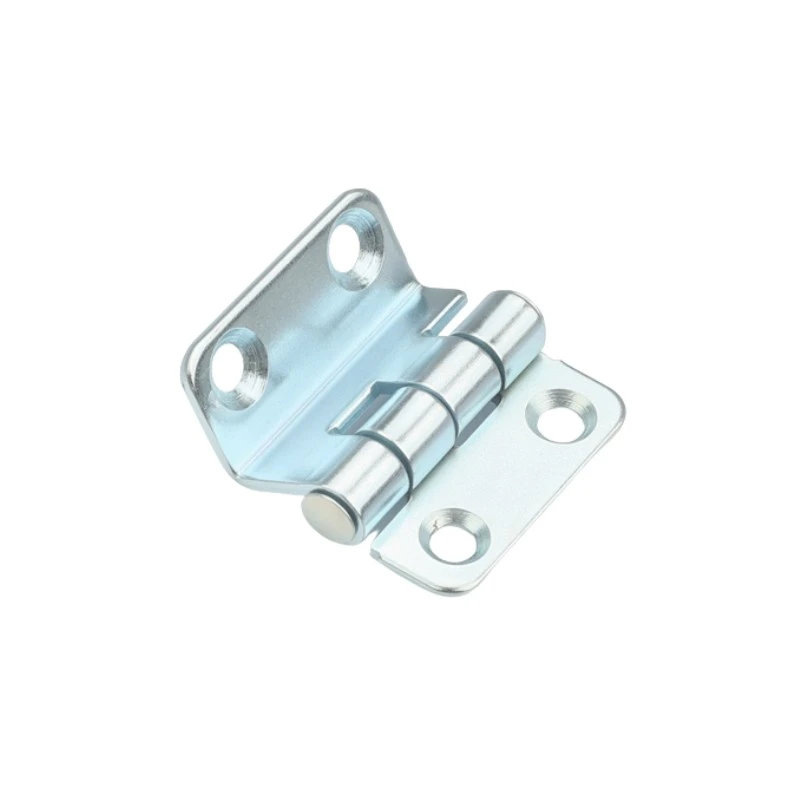

Yitai Lock बाट ती थोक सोर्सिङ औद्योगिक क्याबिनेट टिकाहरूले औद्योगिक क्याबिनेटहरू CL252 को लागि Triple-Bend Hinge फेला पार्नेछन्, 38 × 37 mm मा एउटा मात्र आकारको छ — सानो घेराका ढोकाहरूका लागि पर्याप्त कम्प्याक्ट जहाँ पूर्ण आकारको काज ठाउँबाट बाहिर देखिन्छ। ट्रिपल-ब्यान्ड आकारले प्रत्येक पातलाई स्टेप गरिएको प्रोफाइल दिन्छ, जसले ढोकाको किनारा र फ्रेमको ओठलाई बाइन्डिङ नगरी ढोका घुमाउँदा काजलाई खाली गर्न दिन्छ। Φ5 mm ब्यारेल सबै तीन नक्कलहरूबाट चल्छ र नियमित ढोका साइकल चलाउँदा पिभोटलाई स्थिर राख्छ।

संरचना र आयामहरू

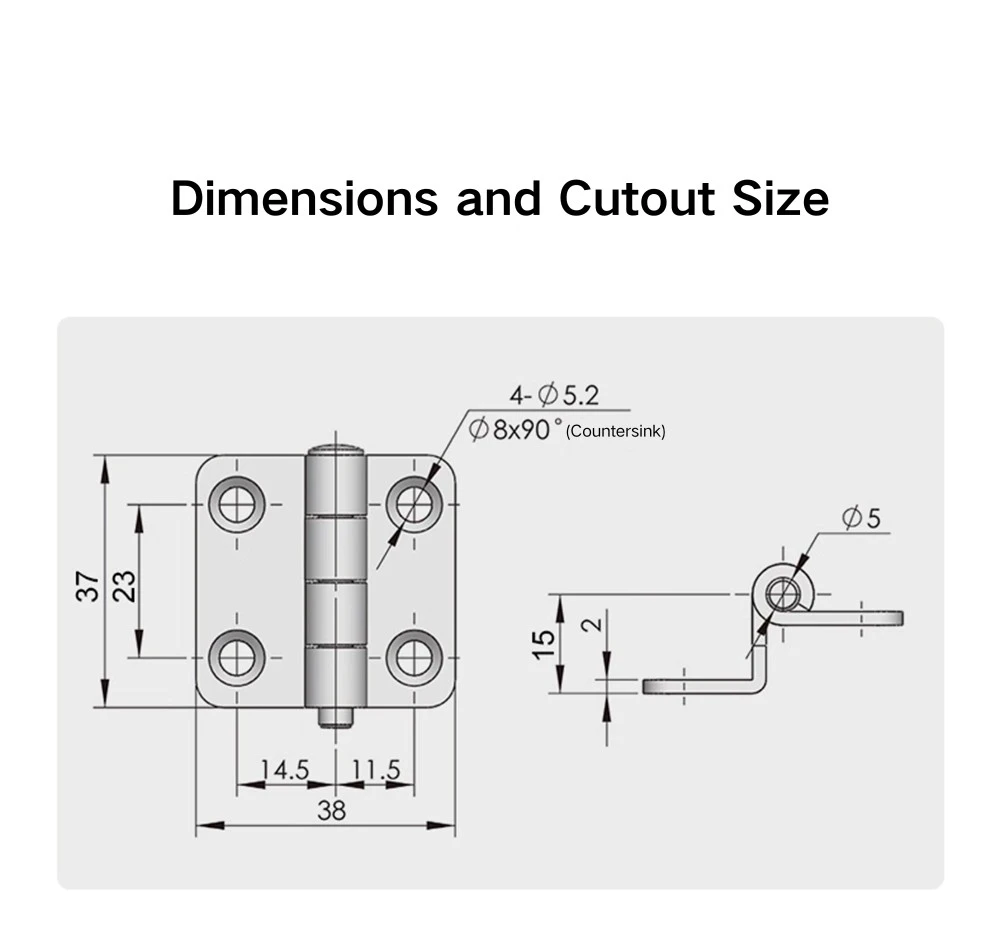

औद्योगिक क्याबिनेटहरूको लागि ट्रिपल-बेन्ड हिंगले 38 मिमी चौडा र 37 मिमी अग्लो समग्र मापन गर्दछ, केन्द्रमा 23 मिमीको नकल स्प्यानको साथ। दुईवटा पातहरू असममित छन् - फराकिलो पात 14.5 मिमी र साँघुरो पात 11.5 मिमी छ - जसको मतलब पक्षहरू अदला-बदली नगरी ढोका र फ्रेमको बीचमा काज उल्टाउन मिल्दैन। ब्यारेल व्यास Φ5 मिमी हो, र साइड प्रोफाइलले पातलाई यसको अफसेट आकार दिँदै झुण्डमा 2 मिमी चरणको साथ 15 मिमी कुल उचाइ देखाउँछ।

औद्योगिक क्याबिनेटहरूको लागि ट्रिपल-बेन्ड हिंगको प्रत्येक पातमा दुईवटा माउन्टिङ प्वालहरू छन्: Φ5.2 मिमी व्यास Φ8×90° काउन्टरसिङ्कको साथ, जम्मा चार फिक्सिङ बिन्दुहरूको लागि। काउन्टरसङ्क प्रोफाइलले फ्ल्याट-हेड स्क्रूहरूलाई पातको सतहसँग फ्लश गर्न दिन्छ, त्यसैले स्थापना पछि काज अनुहारमा गर्व गर्ने कुनै हार्डवेयर छैन। माउन्टिङ स्थानमा ढोका प्यानल र फ्रेम मोटाईको आधारमा पेंचको लम्बाइ चयन गर्नुपर्छ।

सतह उपचार र सामग्री

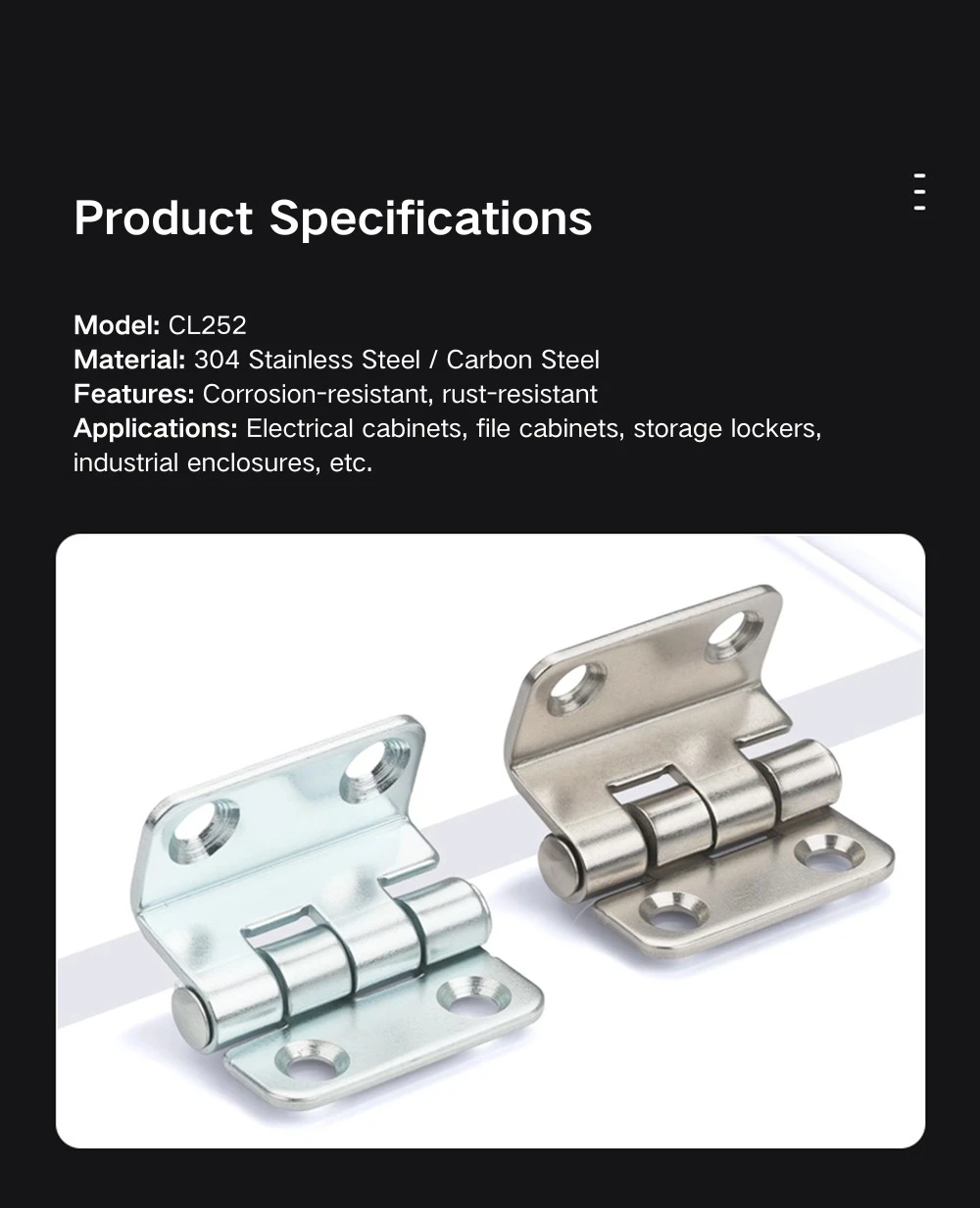

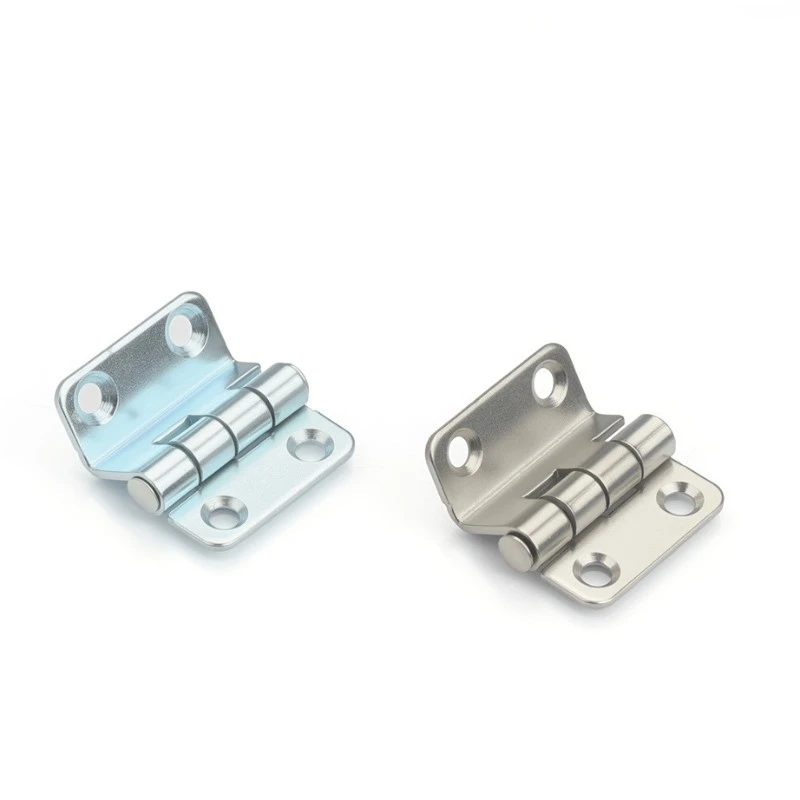

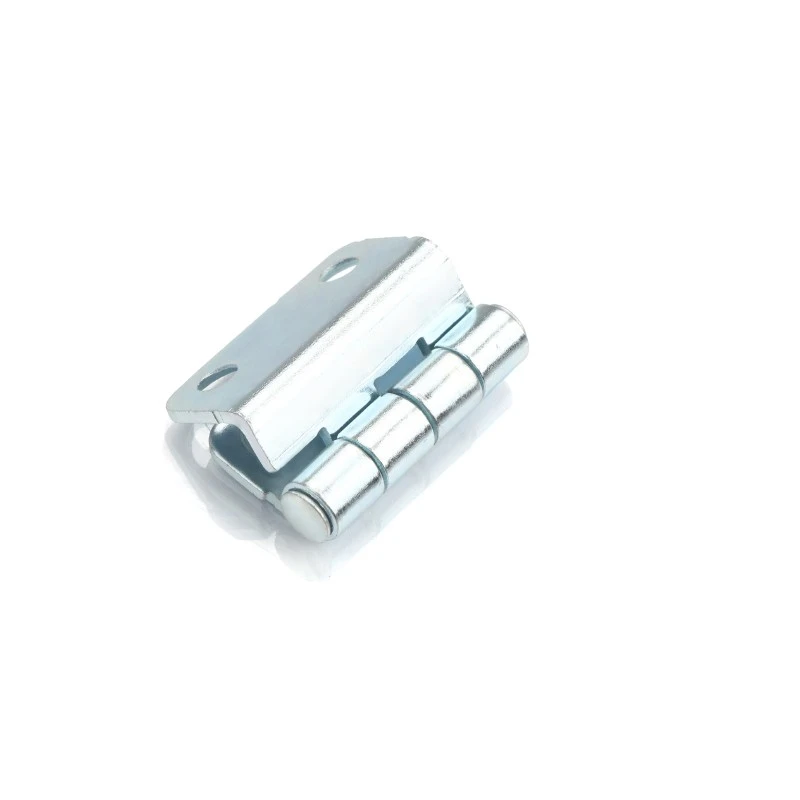

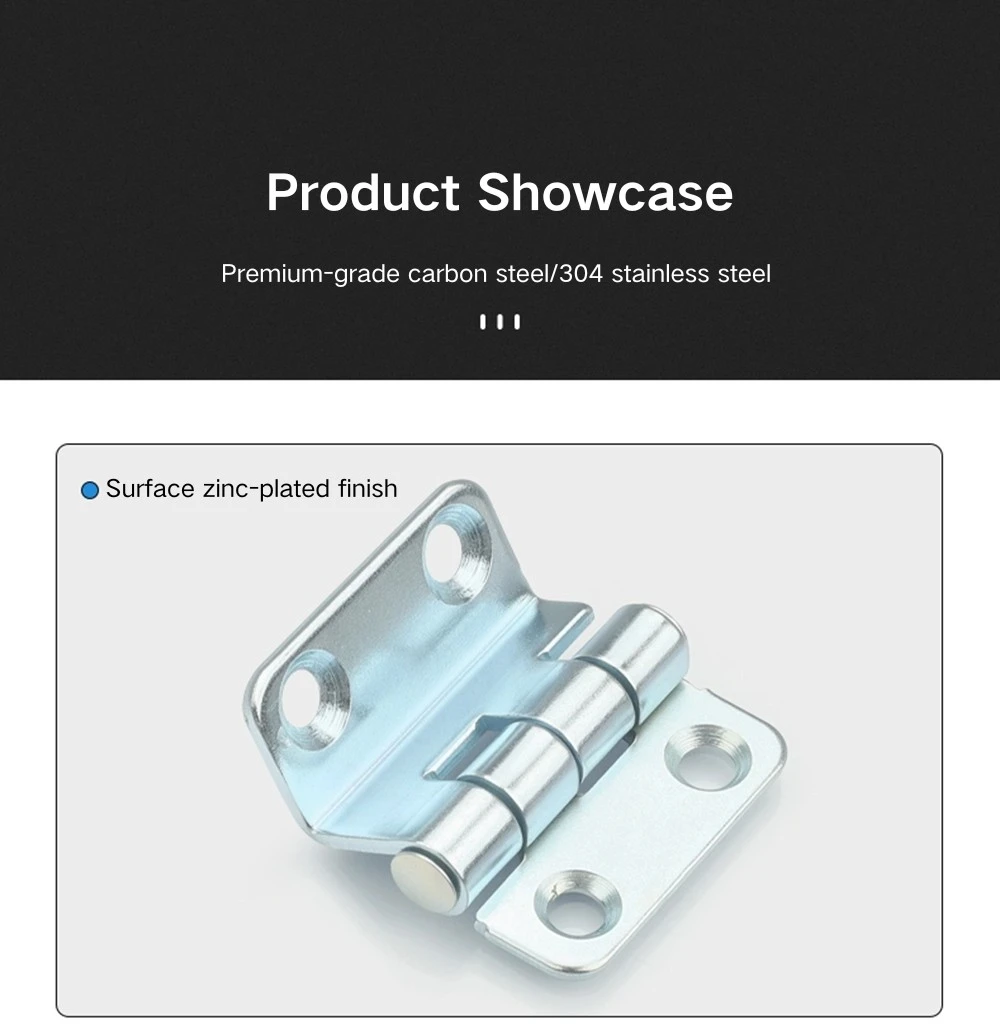

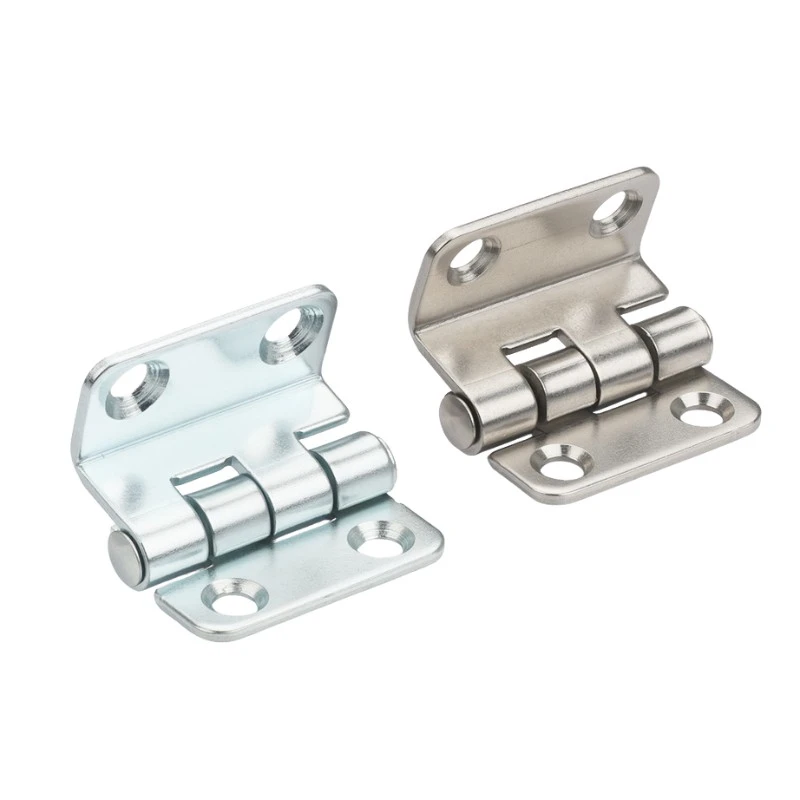

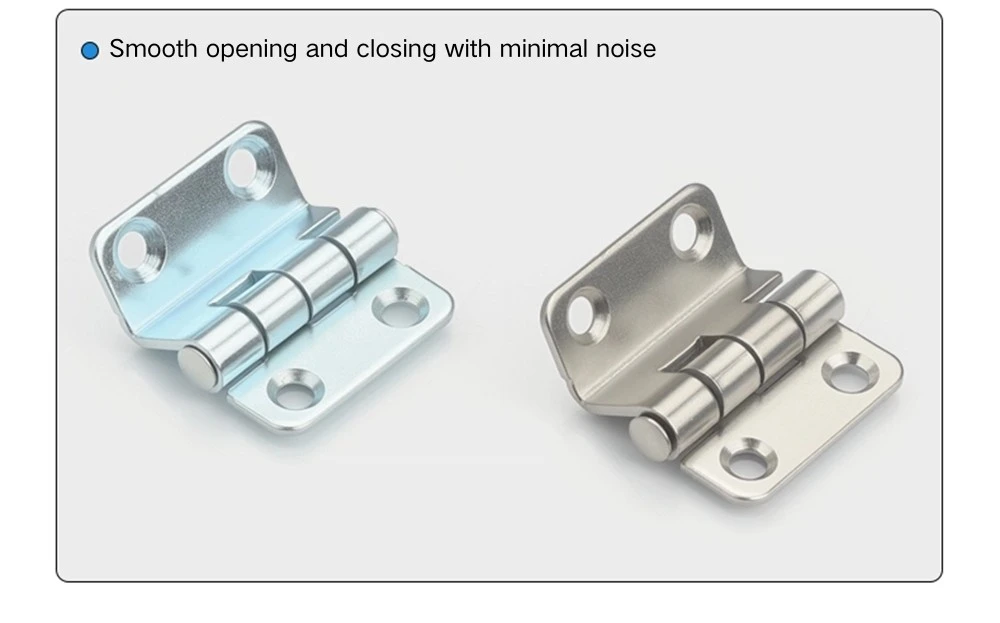

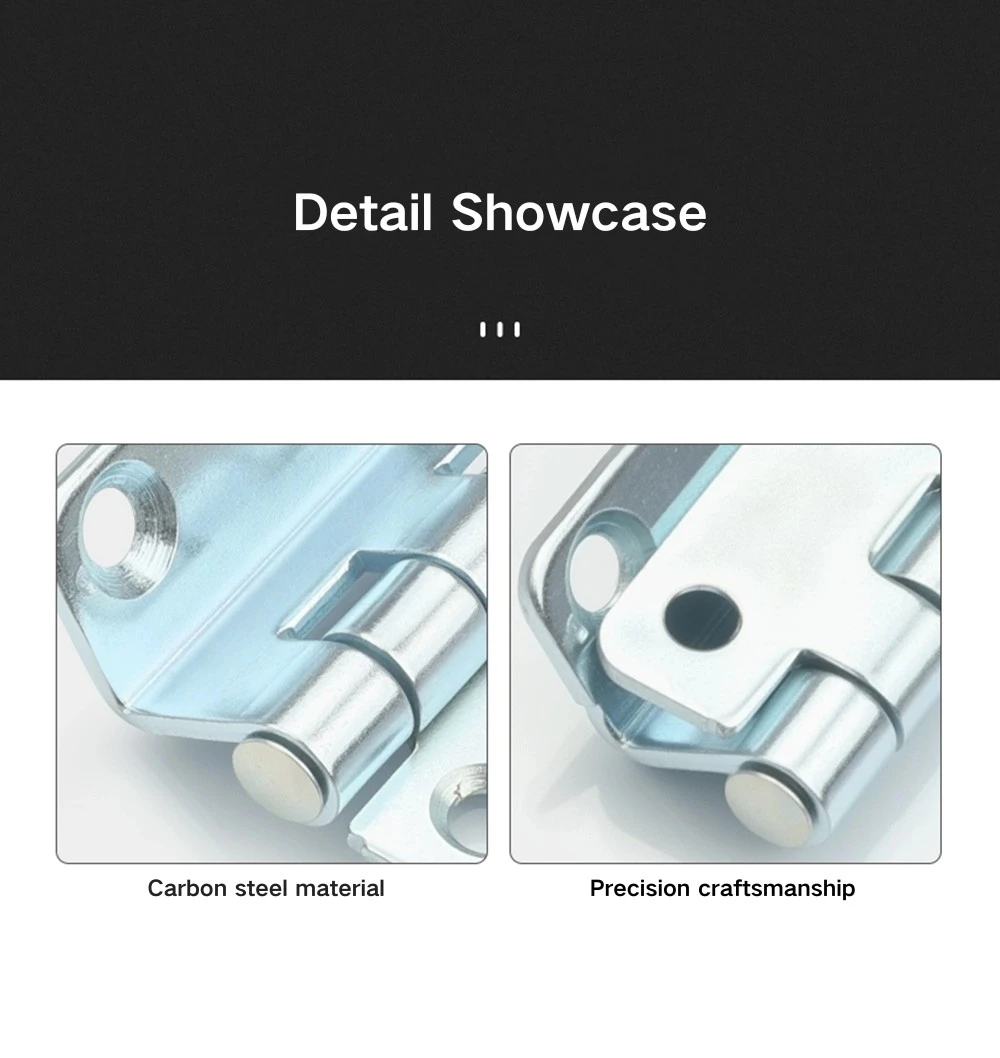

औद्योगिक क्याबिनेटहरूको लागि ट्रिपल-बेन्ड हिंग दुई सामग्री विकल्पहरूमा उपलब्ध छ। कार्बन स्टिल संस्करणमा ग्याल्भेनाइज्ड फिनिश हुन्छ जसले मानक इनडोर एन्क्लोजर वातावरणको लागि जंग सुरक्षा प्रदान गर्दछ - वितरण बोर्डहरू, नियन्त्रण प्यानलहरू, र सुख्खा वा जलवायु-नियन्त्रित ठाउँहरूमा उपकरण क्याबिनेटहरू। यो सामान्य औद्योगिक क्याबिनेट अनुप्रयोगहरूको लागि अधिक सामान्य छनोट हो जहाँ लागत र जंग आवश्यकताहरू दुवै मध्यम छन्।

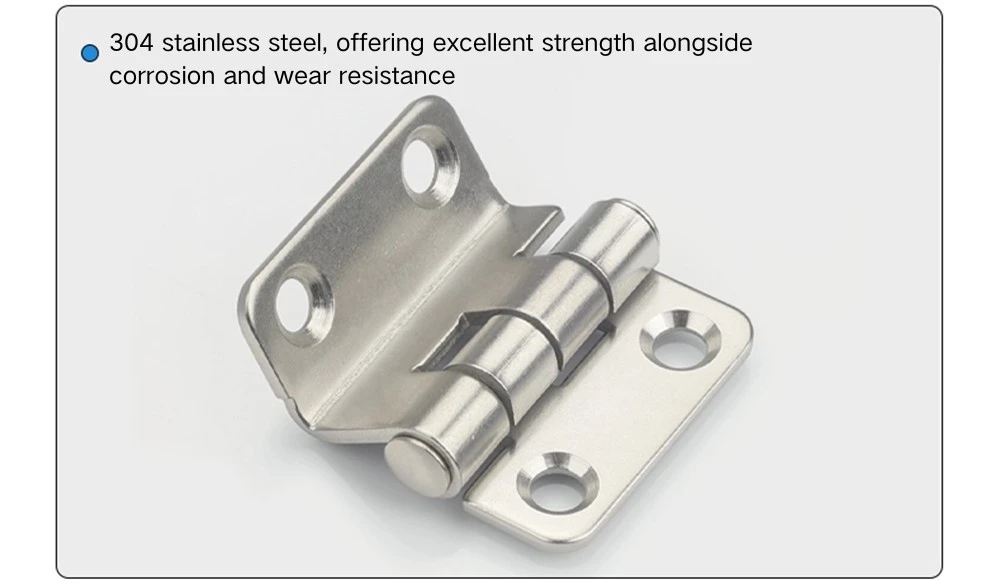

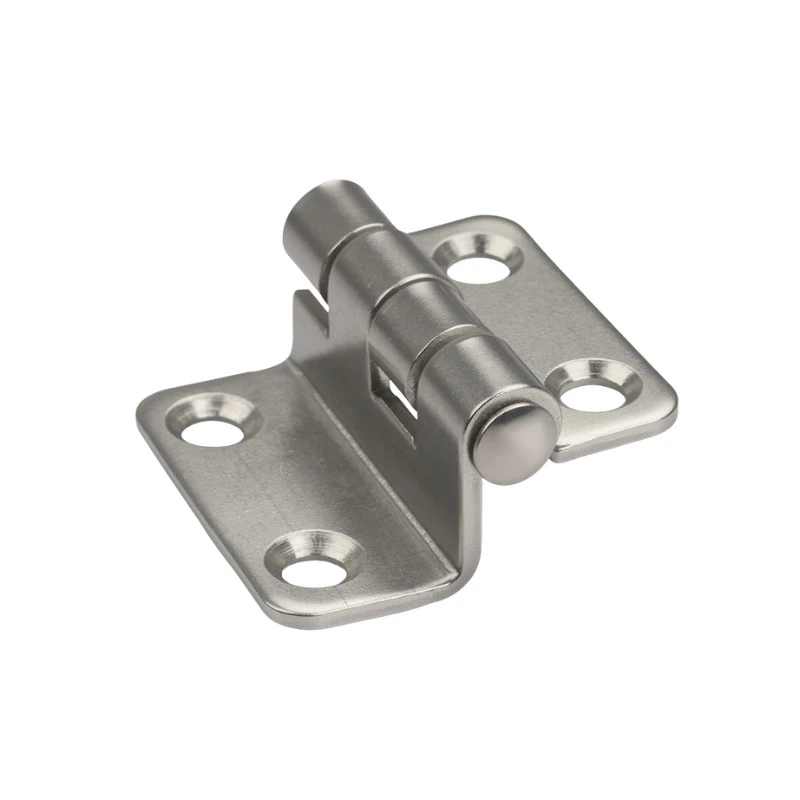

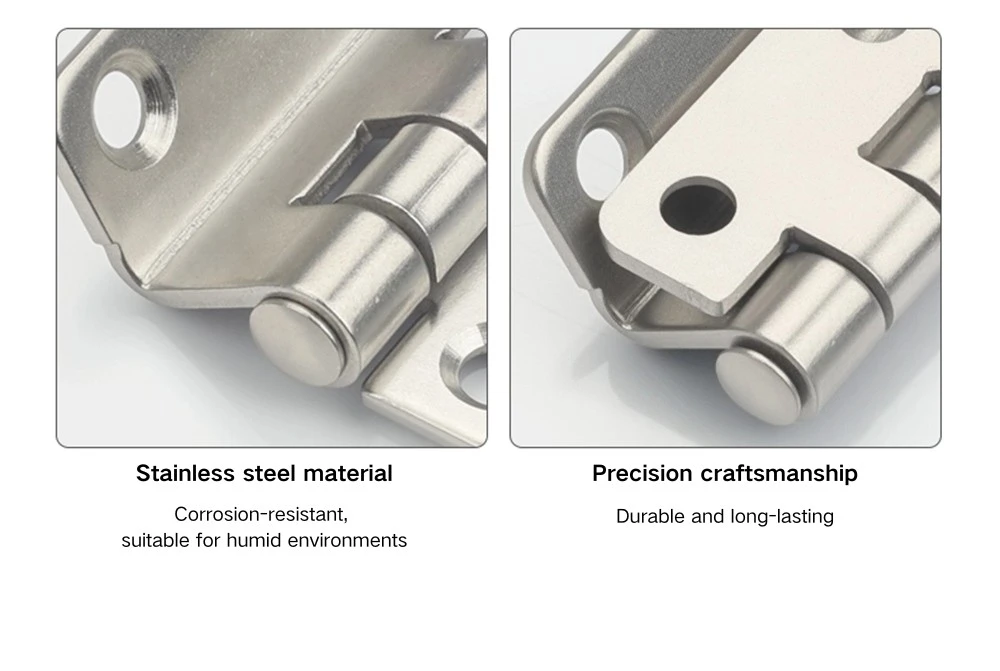

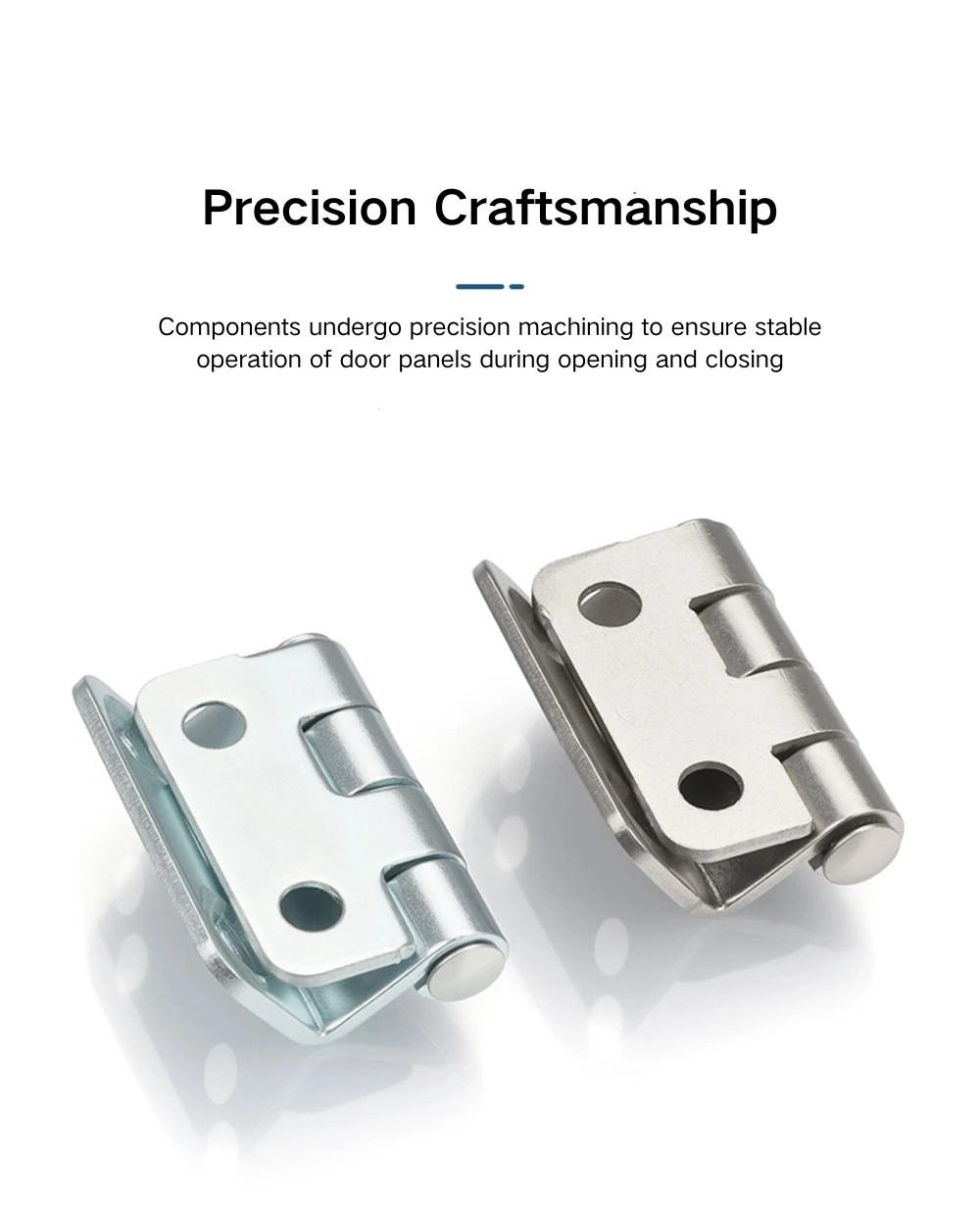

औद्योगिक क्याबिनेटहरूका लागि 304 स्टेनलेस स्टील ट्रिपल-बेन्ड हिंग भाइब्रेटरी पालिसिङको माध्यमबाट जान्छ, जसले बुर्रहरू र तीखा किनारहरू हटाउनका लागि भागहरू टम्बल गरेर लगातार म्याट सतह दिन्छ। यो ब्रश वा मिरर फिनिश होइन - नतिजा एक कम चमक, औद्योगिक प्रयोगको लागि उपयुक्त एक समान उपस्थिति हो। स्टेनलेस संस्करण आर्द्र वातावरण, बाहिरी स्थापनाहरू, वा जहिले पनि ग्याल्भेनाइज्ड कार्बन स्टिल फिनिश समयको साथमा समात्दैन।

आवेदन परिदृश्यहरू

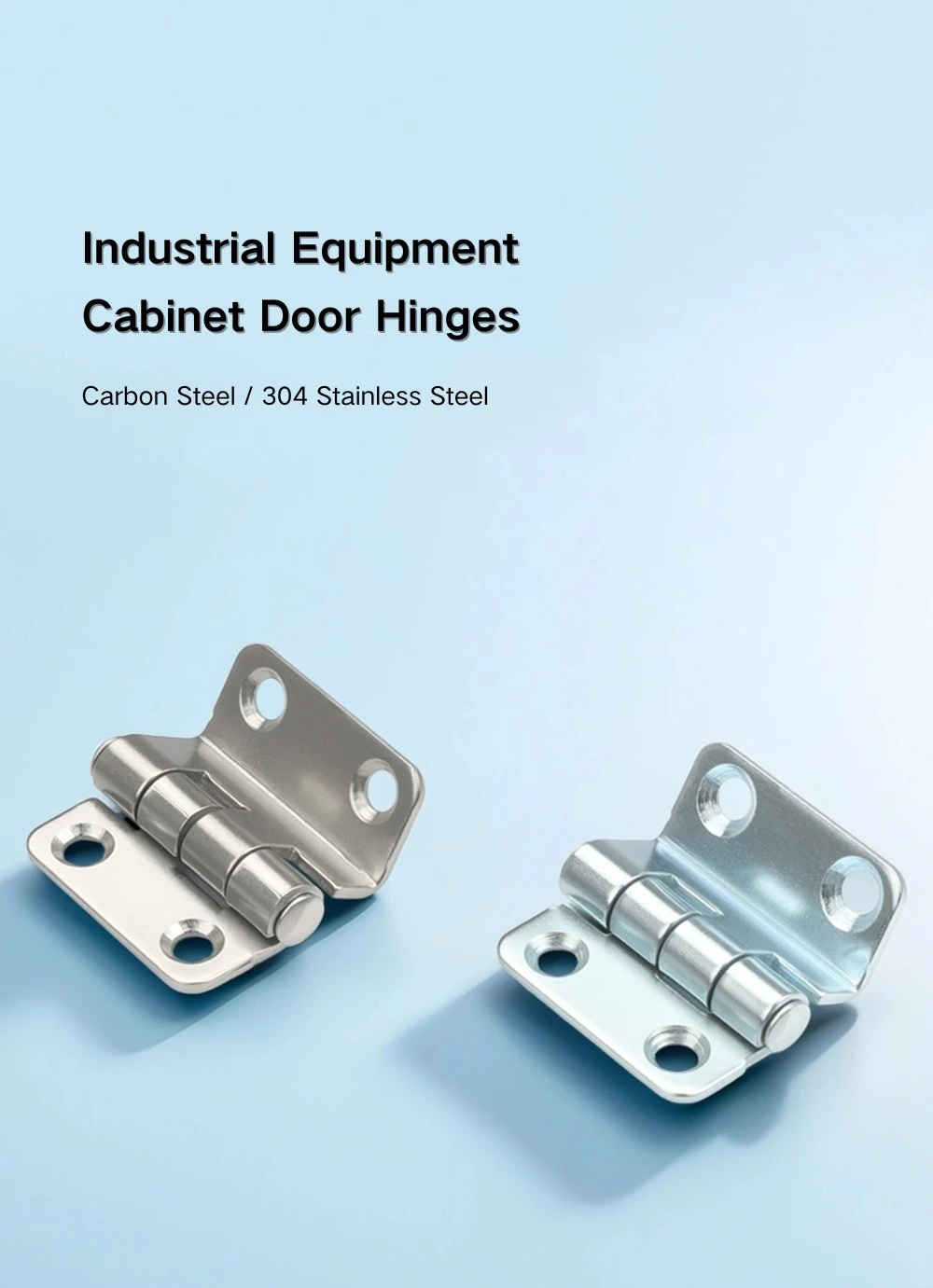

औद्योगिक क्याबिनेटहरूका लागि ट्रिपल-बेन्ड हिंग इलेक्ट्रिकल वितरण प्यानल ढोका, स्विचगियर घेराहरू, र औद्योगिक उपकरण क्याबिनेट ढोकाहरूको लागि व्यावहारिक फिट हो जहाँ 90° खोल्ने कोणको साथ कम्प्याक्ट, स्क्रू-माउन्ट गरिएको काज आवश्यक हुन्छ। सानो फुटप्रिन्टले हल्का क्याबिनेट ढोका र घेराहरूमा राम्रोसँग काम गर्दछ जहाँ ठूलो काज ढोकाको आकारको अनुपातभन्दा बाहिर हुनेछ।

औद्योगिक क्याबिनेटहरूको लागि ट्रिपल-बेन्ड हिंगमा स्क्रू-मात्र स्थापनाले यसलाई क्याबिनेट निर्माताहरूका लागि पनि उपयुक्त बनाउँदछ जसले निर्माणको क्रममा टिकाहरू वेल्ड गर्दैनन् - चार काउन्टरसङ्क फिक्सिंग पोइन्टहरू कुनै अतिरिक्त तयारी बिना सीधै ढोका प्यानल र फ्रेममा जान्छन्। अधिकांश प्यानल पहुँच आवश्यकताहरूका लागि ९०° खोल्ने कोण पर्याप्त छ, र फ्लस स्क्रू सिटले काज फिट भएपछि ढोकाको अनुहार सफा राख्छ।

FAQ

Q1: CL252 काजको आयामहरू के हुन्?

CL252 38 mm चौडा र 37 mm अग्लो समग्रमा, 23 mm को नकल स्प्यान संग। दुई पातहरू असममित छन् - एक तर्फ 14.5 मिमी र अर्को 11.5 मिमी। ब्यारेल व्यास Φ5 मिमी छ।

Q2: CL252 कसरी स्थापित छ?

स्थापना स्क्रू माउन्ट गरेर मात्र हुन्छ - कुनै वेल्डिंग छैन। प्रत्येक पातमा दुईवटा Φ5.2 mm काउन्टरसङ्क प्वालहरू (Φ8×90°) हुन्छन्, जसले कुलमा चार फिक्सिङ बिन्दुहरू दिन्छ। फ्ल्याट-हेड स्क्रूहरू स्थापना पछि पातको सतहसँग फ्लश हुन्छन्।

Q3: के सामाग्री उपलब्ध छन्?

CL252 ग्याल्भेनाइज्ड कार्बन स्टील र 304 स्टेनलेस स्टिलमा भाइब्रेटरी पोलिश फिनिशको साथ आउँछ। कार्बन स्टील सूट इनडोर, सुख्खा वातावरण; स्टेनलेस स्टील आर्द्र वा बाहिरी घेरा अनुप्रयोगहरूको लागि उत्तम विकल्प हो।

Q4: भाइब्रेटरी पॉलिशिंग के हो?

भाइब्रेटरी पालिशिङ एउटा टम्बलिंग प्रक्रिया हो जसले भागको सतहबाट बुर्रहरू र तीखो किनारहरू हटाउँछ, एक सुसंगत कम-शीन म्याट फिनिश छोड्छ। यो ब्रश वा मिरर फिनिश होइन। CL252 स्टेनलेस स्टील संस्करणमा, यसले प्रतिबिम्बित वा दिशात्मक सतह चिन्हहरू बिना एक समान औद्योगिक उपस्थिति दिन्छ।

Q5: के दुईवटा पातहरू ढोका र फ्रेम बीचको आदानप्रदान योग्य छन्?

होइन - पातहरू असममित छन् (14.5 मिमी र 11.5 मिमी), त्यसैले चौडा र साँघुरो पक्षहरू निश्चित छन्। ड्रिलिंग वा फिक्सिङ गर्नु अघि ढोका प्यानल र फ्रेमको बिरूद्ध सही पातको साथ काजलाई अभिमुख गर्न सुनिश्चित गर्नुहोस्।

Q6: CL252 कुन क्याबिनेट प्रकारका लागि उपयुक्त छ?

CL252 औद्योगिक क्याबिनेट कब्जा बिजुली वितरण प्यानल ढोका, स्विचगियर घेरा, नियन्त्रण क्याबिनेट ढोका, र सामान्य औद्योगिक उपकरण क्याबिनेटहरूमा प्रयोग गरिन्छ - विशेष गरी जहाँ कम्प्याक्ट, स्क्रू-माउन्ट गरिएको काजलाई प्राथमिकता दिइन्छ र 90° खोल्ने कोण पर्याप्त छ।
