स्विचगियर ढोका काज

भोल्युममा Yitai Lock बाट छुट्याउन मिल्ने क्याबिनेट हिङ्गहरू सोर्सिङ गर्नेहरूका लागि, Switchgear Door Hinge CL186 ले खरिदकर्ताहरूलाई काजको बारेमा अरू कुनै पनि परिवर्तन नगरी गोलो प्वाल र स्लटेड होल माउन्टिङ पखेटाहरू बीचको छनोट दिन्छ — समान शरीर, उही ब्यारेल, समान फ्रेम च्यानल आयामहरू। स्लटेड होल संस्करणले स्क्रूहरू पूर्णतया कडा हुनु अघि स्थापनाको क्रममा स्थितिगत समायोजनलाई अनुमति दिन्छ, जुन ढोकाको पङ्क्तिबद्धतालाई ठीकसँग डायल गर्न आवश्यक हुँदा उपयोगी हुन्छ। दुबै संस्करणहरू एउटै फिक्सिङ पोइन्टहरू प्रयोग गरेर स्क्रू-माउन्ट गरिएका छन् र कार्बन स्टील र स्टेनलेस स्टीलमा उपलब्ध छन्।

उत्पादन मोडेल	CL186 श्रृंखला काज
वैकल्पिक सामग्री	कार्बन स्टील/स्टेनलेस स्टील

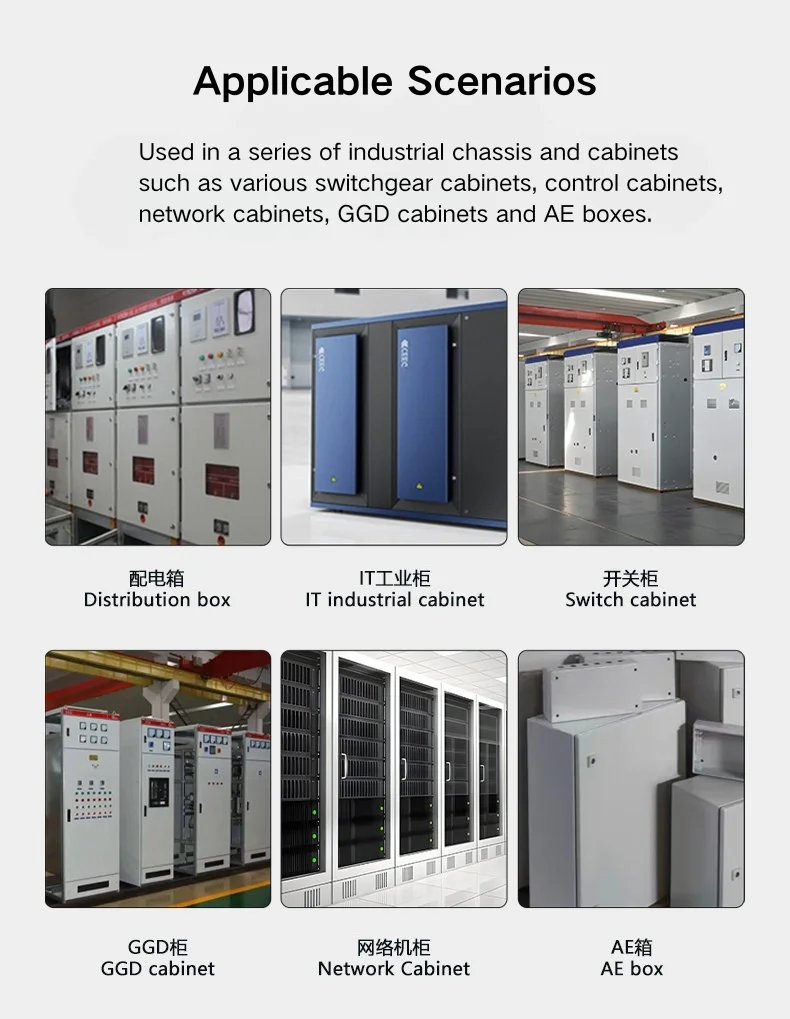

प्रयोग	विभिन्न प्रकारका स्विच क्याबिनेटहरू, नियन्त्रण बक्सहरू, आदिका लागि उपयुक्त

मोडेल विकल्पहरू र प्वाल कन्फिगरेसनहरू

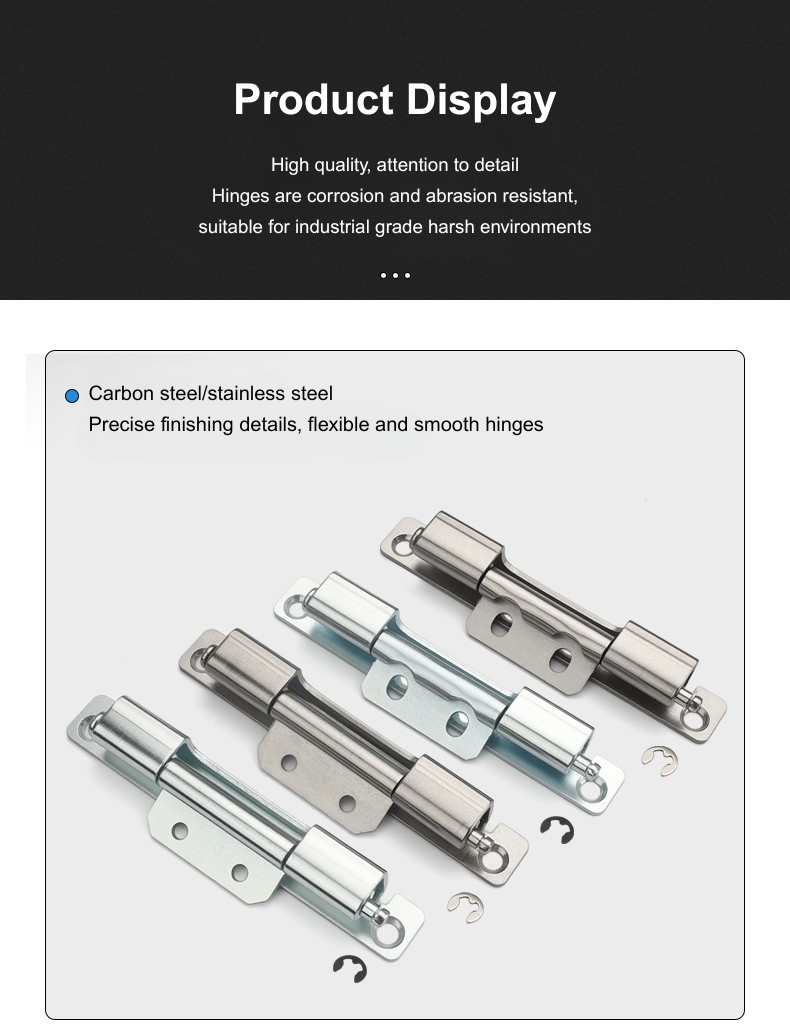

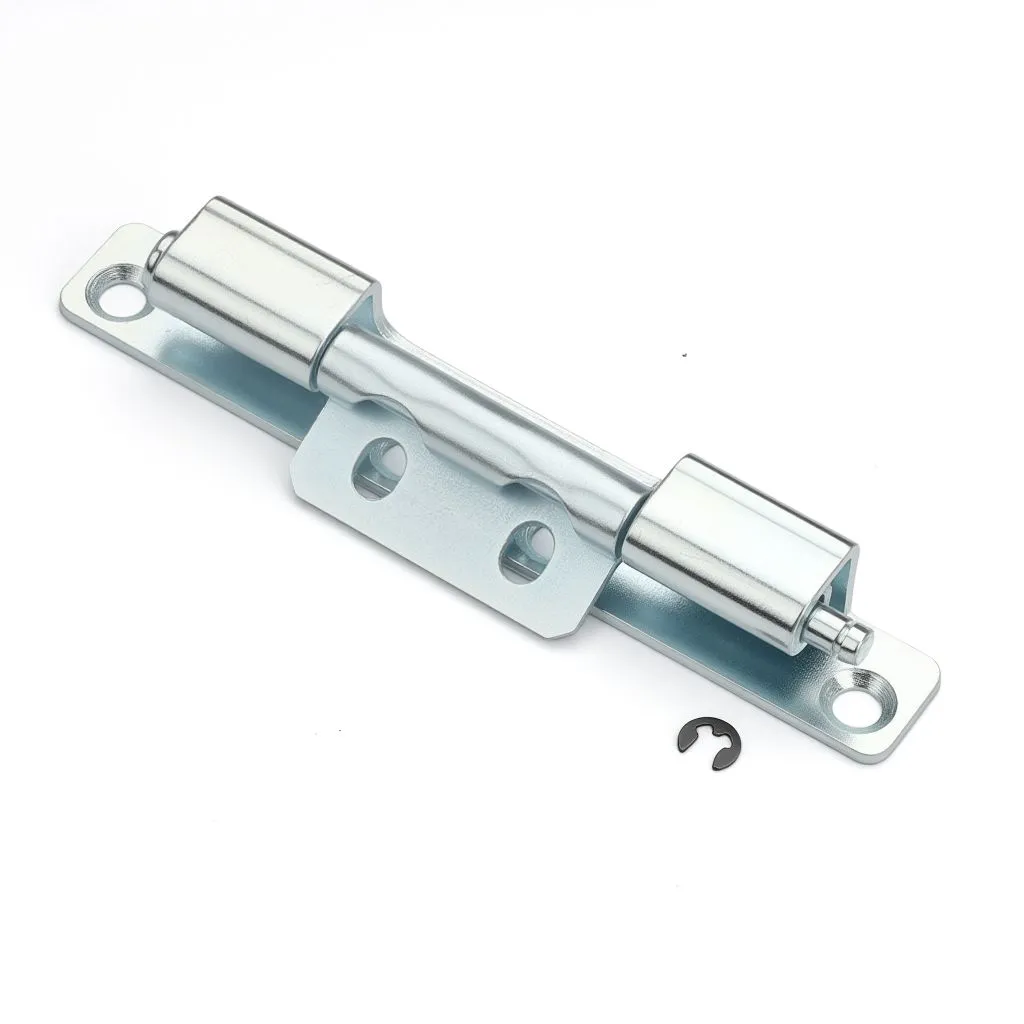

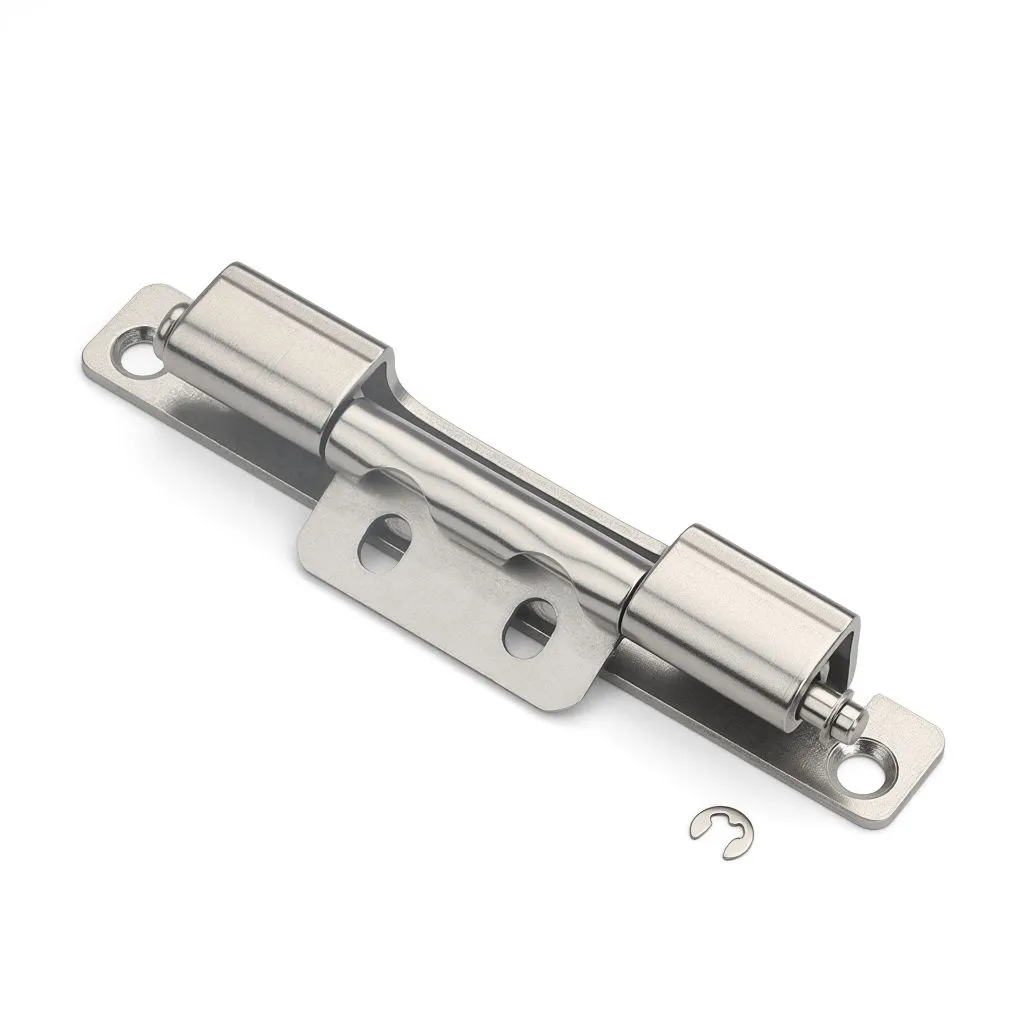

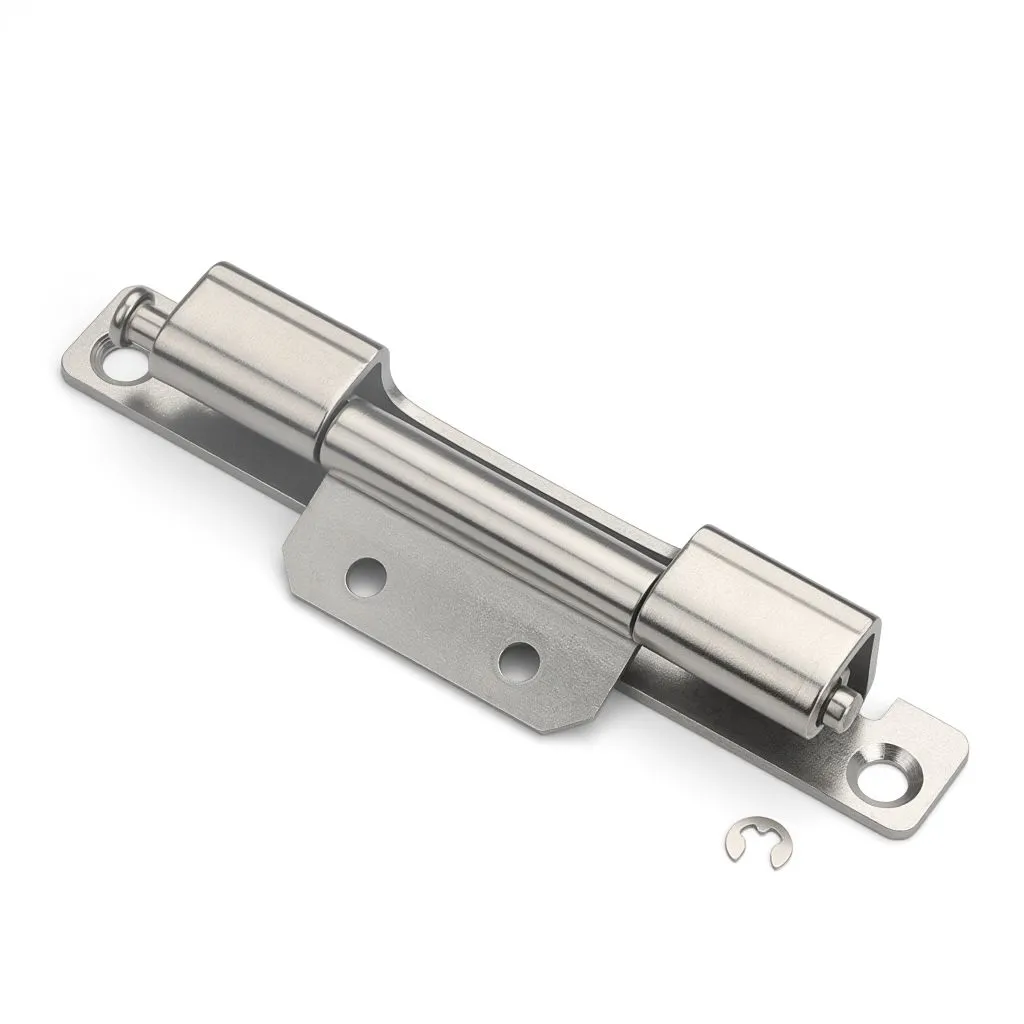

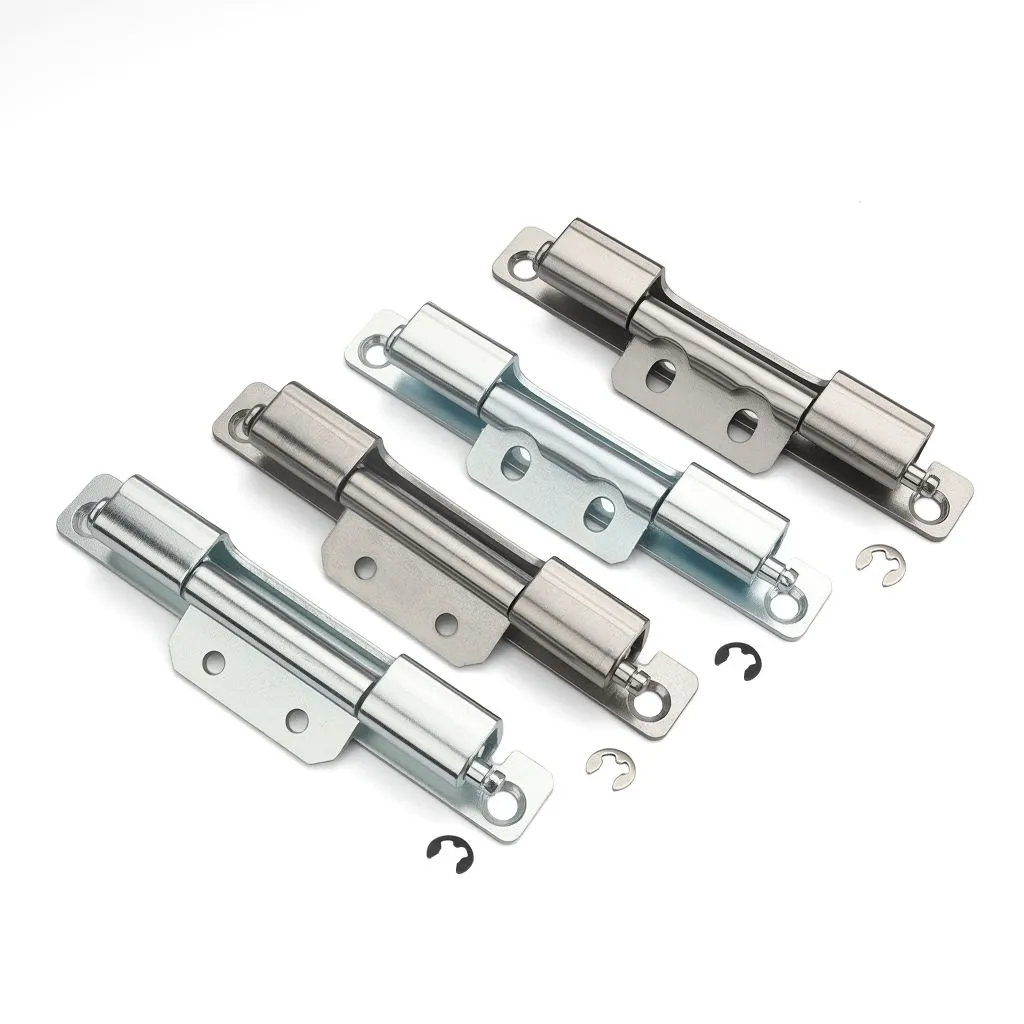

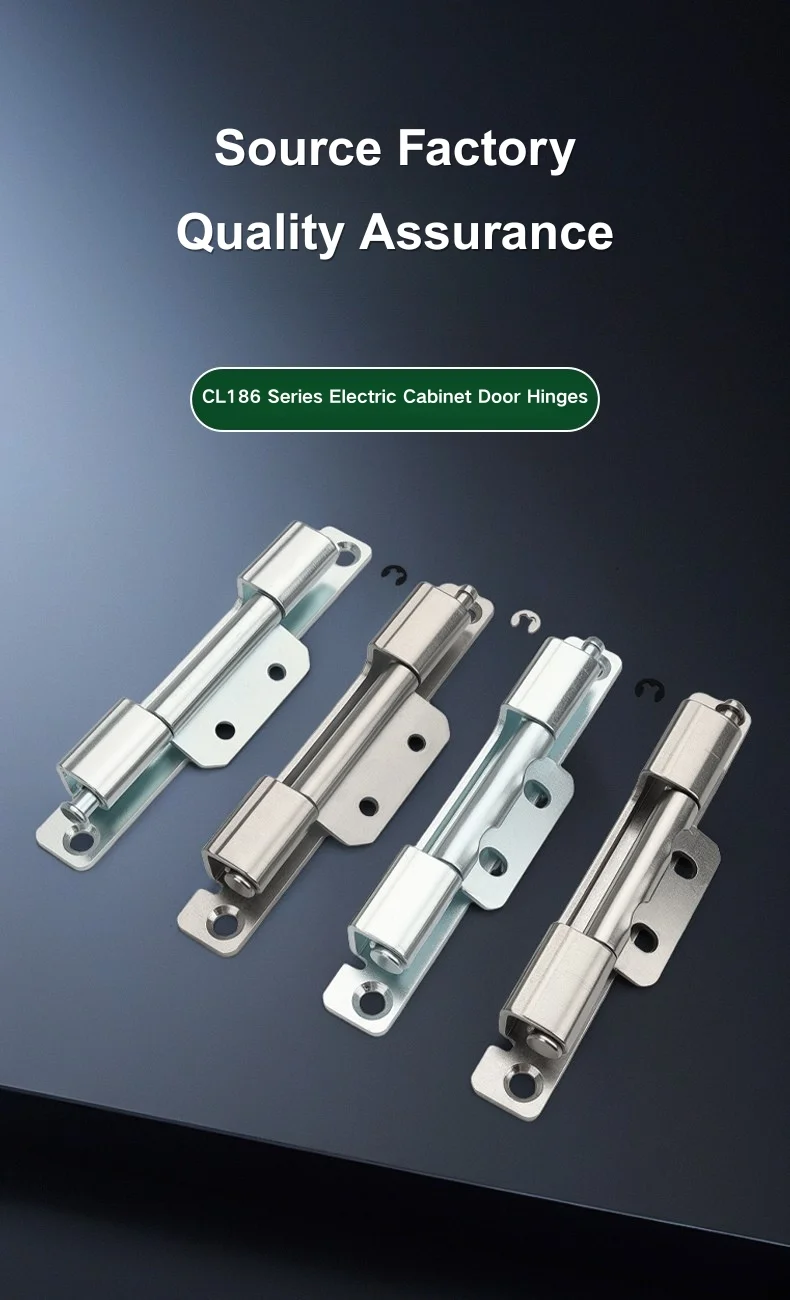

स्विचगियर डोर हिन्ज चार प्रकारमा आउँछ: कार्बन स्टिलमा गोलो प्वाल, स्टेनलेस स्टिलमा गोलो प्वाल, कार्बन स्टिलमा स्लटेड होल र स्टेनलेस स्टीलमा स्लटेड होल। संरचनात्मक आयामहरू सबै चारमा समान छन् - मात्र भिन्नता पखेटामा माउन्टिंग प्वालहरूको आकार हो। गोलाकार प्वालहरूले एक पटक तल स्क्रू गरिसकेपछि एक सेट स्थितिमा काज फिक्स गर्नुहोस्; स्लटेड प्वालहरूले अन्तिम कस्नु अघि काजको स्थिति सार्नको लागि केही ठाउँ दिन्छ, जसले सिल वा फ्रेम ओठ विरुद्ध सावधानीपूर्वक पङ्क्तिबद्धता आवश्यक पर्ने ढोकाहरू फिट गर्दा मद्दत गर्दछ।

यस एकाइमा गोलो र स्लटेड प्वालहरू बीच छनौट गर्दा तपाईंको स्थापना कार्यप्रवाहमा आउँछ। यदि ढोकाको स्थिति सीधा र उत्पादन रनमा एकरूप छ भने, गोलो प्वालहरू ठीक छन्। यदि एकाइहरू बीचको फ्रेम ज्यामितिमा कुनै भिन्नता छ वा प्रारम्भिक फिटिंग पछि ढोका समायोजन गर्न आवश्यक छ भने, स्लटेड प्वाल संस्करणले त्यो प्रक्रियालाई एकदम कम फिडली बनाउँछ।

संरचना र आयामहरू

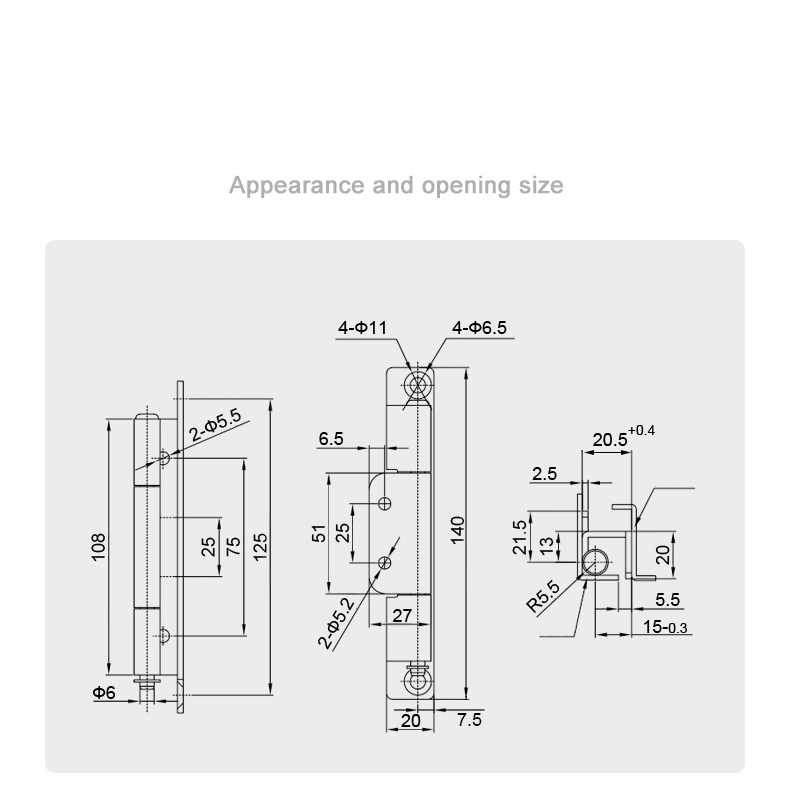

ढोकाको काजको कुल उचाइ 108 मिमी छ र कुल शरीरको लम्बाइ 125 मिमी छ। माउन्टिंग पखेटाहरू बीचको भित्री स्प्यान 75 मिमी छ, ब्यारेलमा 25 मिमी केन्द्र खण्डको साथ। ब्यारेल व्यास Φ6 मिमी छ, र माउन्टिङ पखेटा 20 मिमी आधार चौडाइको साथ 140 मिमी अग्लो छ। पखेटामा प्वाल स्पेसिङ 51 मिमी र 25 मिमी केन्द्रहरूमा चल्छ, साइड प्रोफाइलमा 2×Φ5.5 मिमी फिक्सिङ प्वालहरू सहित।

स्विचगियर डोर Hinge मा फ्रेम च्यानल संलग्नता 20.5 mm (+0.4 mm सहिष्णुता) को चौडाइ र 15 mm (-0.3 mm सहिष्णुता) को गहिराई, R5.5 mm को ब्यारेल सिट त्रिज्या संग छ। साइड प्रोफाइलले 21.5 मिमी कुल संलग्नता उचाइ, 13 मिमी भित्री सम्पर्क गहिराइ, र 5.5 मिमी पार्श्व अफसेट, च्यानल प्रविष्टिमा 2.5 मिमी चरणको साथ देखाउँछ। यी आयामहरूले फ्रेम च्यानल ज्यामितिलाई परिभाषित गर्छ जसको साथ काम गर्न डिजाइन गरिएको हो - अर्डर गर्नु अघि तपाईंको क्याबिनेट फ्रेम विशिष्टता विरुद्ध पुष्टि गर्न लायक।

सामाग्री र सतह उपचार

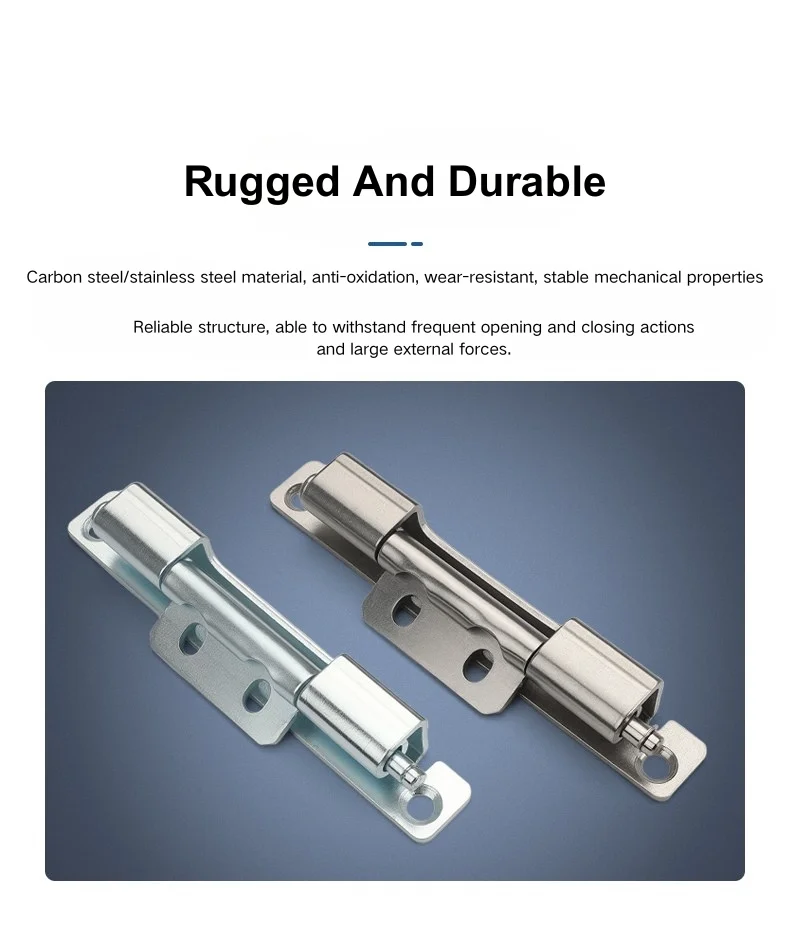

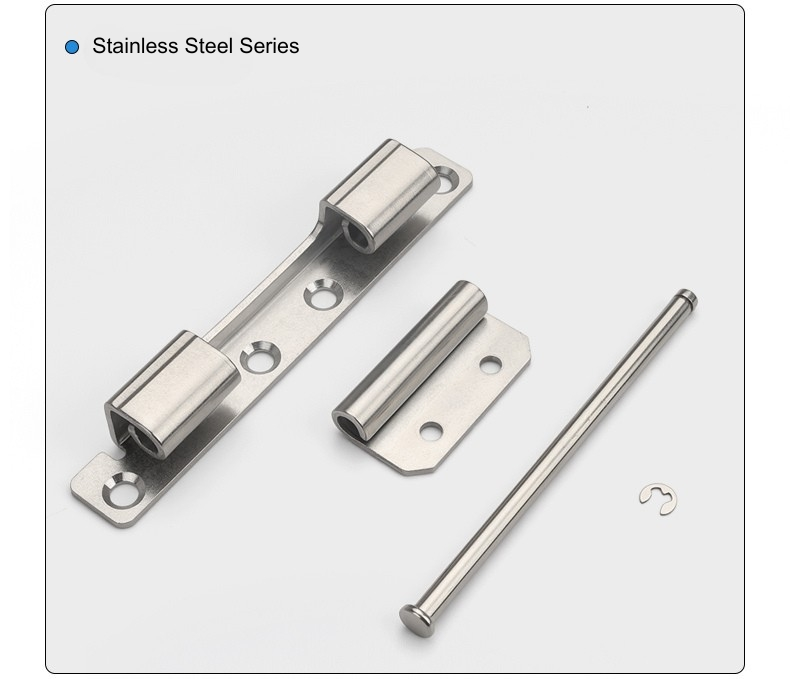

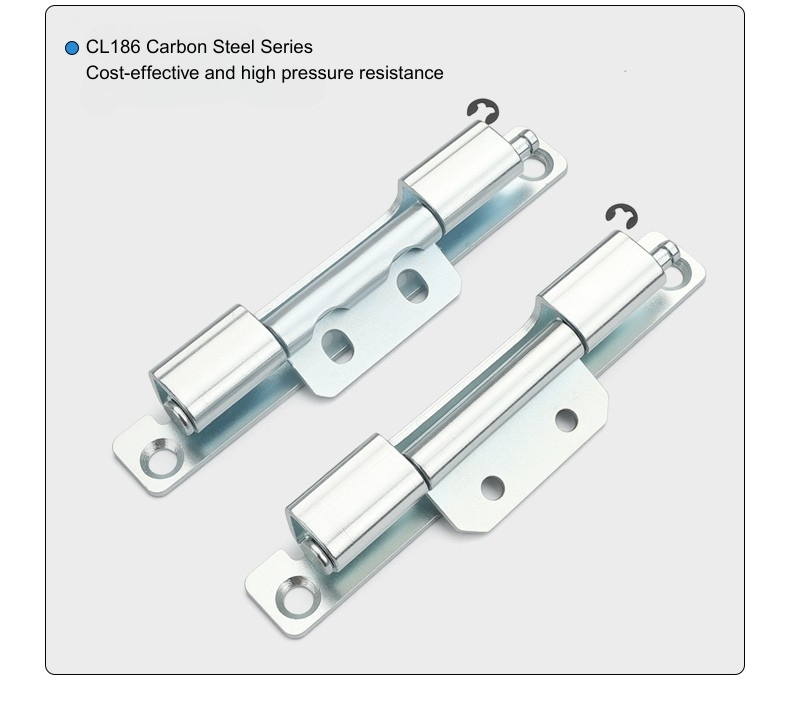

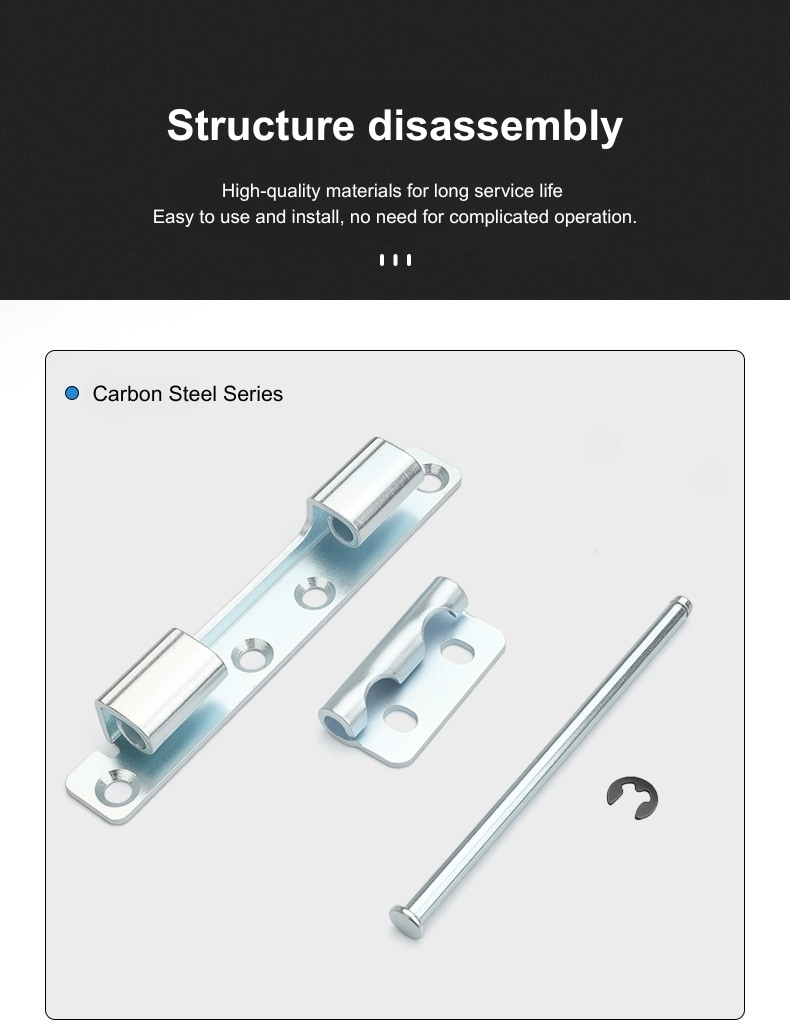

स्विचगियर डोर हिन्ज ग्याल्भेनाइज्ड कार्बन स्टिल र ३०४ स्टेनलेस स्टीलमा उपलब्ध छ। कार्बन स्टिल संस्करण मानक इनडोर घेरा वातावरणमा सूट गर्दछ - वितरण बोर्डहरू, नियन्त्रण प्यानलहरू, र उपकरण क्याबिनेटहरू सुख्खा वा जलवायु-नियन्त्रित ठाउँहरूमा जहाँ जंगको जोखिम कम छ। यो उच्च-भोल्युम क्याबिनेट निर्माणको लागि अधिक लागत-प्रभावी विकल्प हो जहाँ स्थापना वातावरण अनुमानित छ।

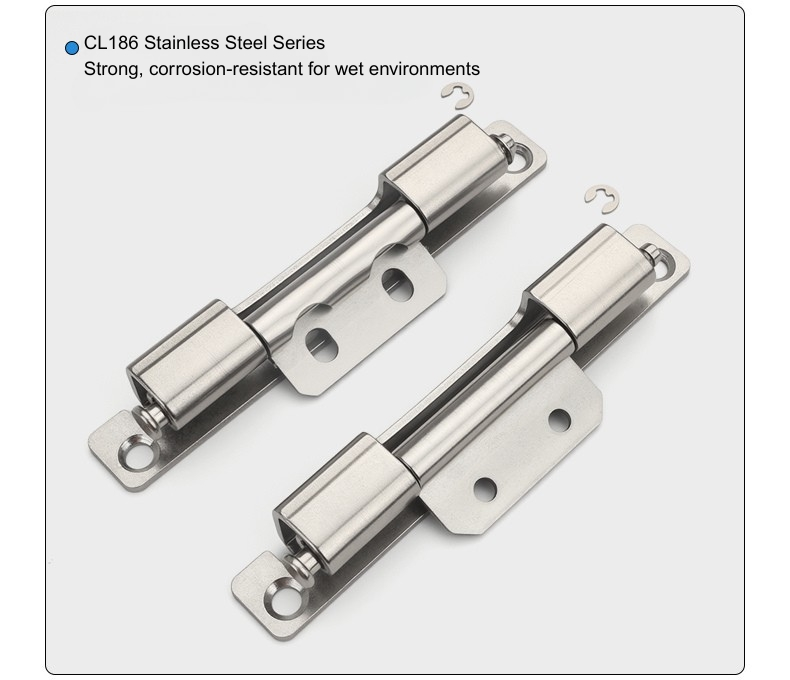

बाहिरी स्विचगियर, आर्द्र उपयोगिता कोठा, तटीय स्थापनाहरू, वा कुनै पनि अनुप्रयोग जहाँ घेराले यसको सेवा जीवनमा आर्द्रताको सामना गर्न गइरहेको छ भने स्टेनलेस स्टीलको ढोकाको काज सही छनौट हो। क्याबिनेट फिनिश मानकले सबै हार्डवेयरमा लगातार सतहको उपस्थितिको लागि कल गर्दा स्टेनलेसले निर्दिष्ट गर्न पनि जान्छ, किनकि यसले चुनौतीपूर्ण परिस्थितिहरूमा समयसँगै गैल्भेनाइज्ड स्टील भन्दा राम्रो देखिन्छ।

FAQ

Q1: CL186 को लागि कुन संस्करणहरू उपलब्ध छन्?

CL186 चार संस्करणहरूमा आउँछ: राउन्ड होल कार्बन स्टील, राउन्ड होल स्टेनलेस स्टील, स्लटेड होल कार्बन स्टील, र स्लटेड होल स्टेनलेस स्टील। सबै समान शरीर आयाम र फ्रेम च्यानल संलग्नता ज्यामिति साझेदारी गर्नुहोस्।

Q2: राउन्ड होल र स्लटेड होल संस्करणहरू बीच के भिन्नता छ?

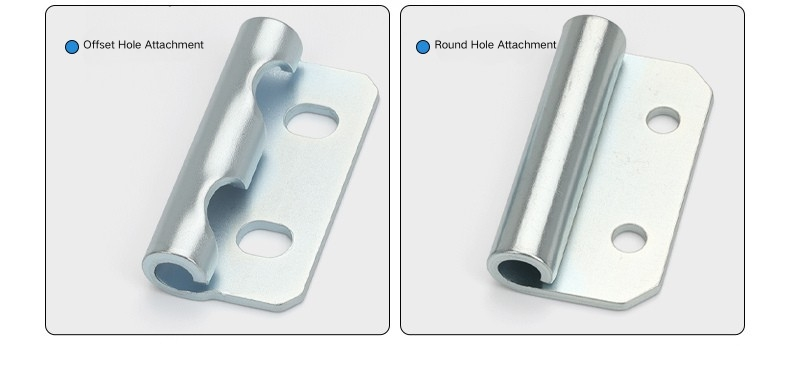

गोलाकार प्वाल संस्करणले एक पटक स्क्रू गरिसकेपछि सेट स्थितिमा काजलाई फिक्स गर्दछ। स्लटेड होल संस्करणले माउन्टिङ स्थितिलाई अन्तिम कस्नु अघि समायोजन गर्न अनुमति दिन्छ, जुन स्थापनाको क्रममा ढोकाको पङ्क्तिबद्धता राम्रोसँग ट्युन गर्न आवश्यक हुँदा वा क्याबिनेट एकाइहरू बीचको फ्रेम ज्यामितिमा भिन्नता हुँदा उपयोगी हुन्छ।

Q3: CL186 कसरी स्थापित छ?

CL186 स्क्रू माउन्ट गरिएको छ। प्रदान गरिएको प्वालहरू प्रयोग गरेर माउन्टिङ पङ्खा ढोका प्यानलमा फिक्स गरिएको छ, र काज शरीरले क्याबिनेट फ्रेम च्यानल संलग्न गर्दछ। यस मोडेलको लागि कुनै वेल्डिंग आवश्यक छैन।

Q4: CL186 को मुख्य आयामहरू के हुन्?

CL186 125 mm बडी लम्बाइ र 75 mm भित्री स्प्यानको साथ समग्र उचाइमा 108 मिमी छ। ब्यारेल Φ6 मिमी छ। माउन्टिङ पखेटा 20 मिमी आधार संग 140 मिमी अग्लो छ। फ्रेम च्यानल चौडाइ 20.5 मिमी (+0.4 मिमी) र गहिराई 15 मिमी (-0.3 मिमी) छ।

Q5: मैले बाहिरी घेराहरूको लागि कुन सामग्री छनौट गर्नुपर्छ?

स्टेनलेस स्टील संस्करण बाहिरी स्थापना, आर्द्र वातावरण, वा कहीं जंग प्रतिरोध एक दीर्घकालीन आवश्यकता को लागी सही छनोट हो। जस्ती कार्बन स्टील संस्करण मानक इनडोर क्याबिनेट अनुप्रयोगहरू सूट गर्दछ।

Q6: के CL186 लुकाइएको काज हो?

हो — CL186 Switchgear Door Hinge ढोका बन्द हुँदा क्याबिनेट फ्रेम च्यानल भित्र बस्छ, बाहिरी ढोकाको अनुहारमा कुनै देखिने हार्डवेयर छोड्दैन। काज शरीर पूर्ण रूपमा फ्रेम प्रोफाइल भित्र recessed छ।

Q7: के स्थापना पछि ढोका हटाउन सकिन्छ?

हो। CL186 एक छुट्याउन मिल्ने काज हो - एक पटक काज विच्छेद भएपछि ढोकालाई उपकरण बिना नै फ्रेम च्यानलबाट उठाउन सकिन्छ। यसले यसलाई क्याबिनेट असेंबली लाइनहरू र क्षेत्र मर्मतका लागि व्यावहारिक बनाउँछ जहाँ आवधिक ढोका हटाउन आवश्यक छ।

Q8: CL186 कुन क्याबिनेट प्रकारका लागि उपयुक्त छ?

CL186 लुकाइएको कब्जा स्विचगियर क्याबिनेटहरू, बिजुली वितरण बक्सहरू, नियन्त्रण क्याबिनेट ढोकाहरू, र औद्योगिक उपकरणहरूको घेराहरूमा प्रयोग गरिन्छ - जहाँ पनि सफा बाहिरी प्रोफाइलको साथ छुट्याउन मिल्ने, लुकाइएको काजलाई प्राथमिकता दिइन्छ।
