पावर क्याबिनेट ढोका साइड-माउन्ट बेन्ड हिंग

मोडेल दायरा र श्रृंखला सिंहावलोकन

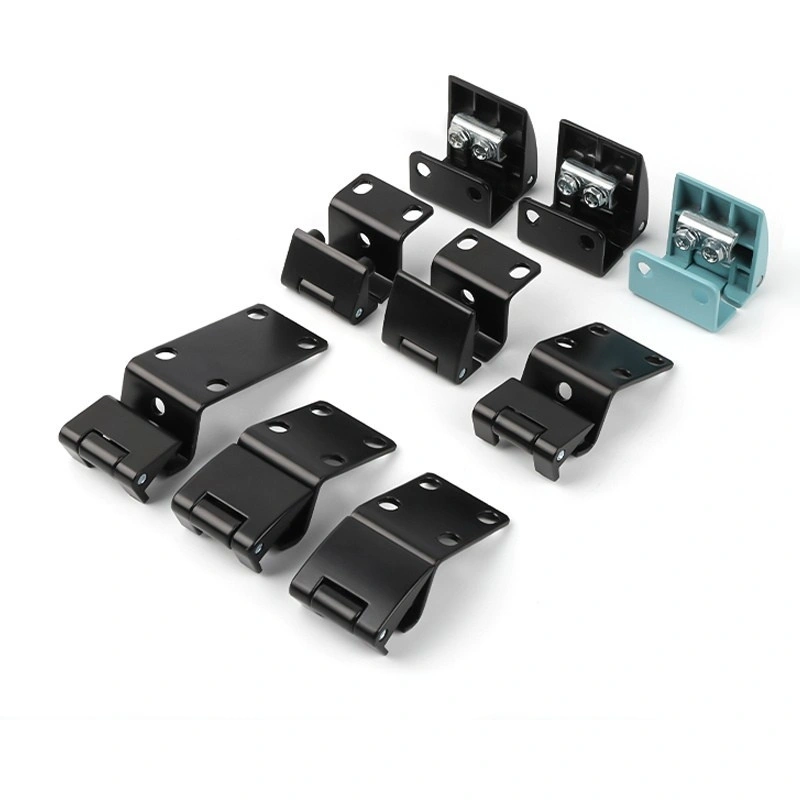

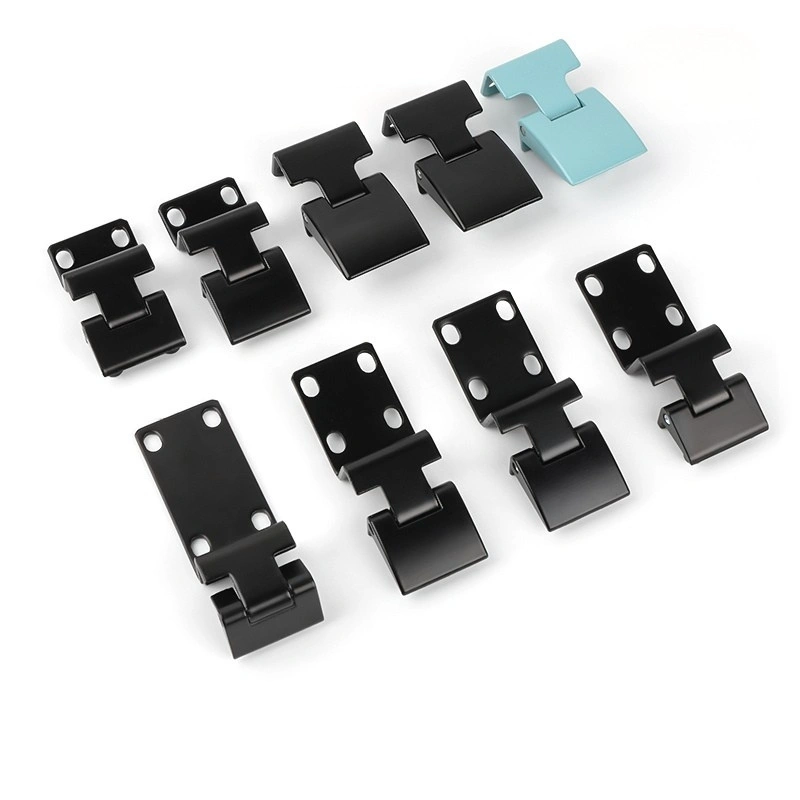

पावर क्याबिनेट डोर्स साइड-माउन्ट बेन्ड हिंगलाई चार श्रृङ्खलाहरूमा व्यवस्थित गरिएको छ। CL803 शृङ्खलाले तीनवटा मोडेलहरू समावेश गर्दछ — CL803A-25, CL803B-20, CL803B-25, र CL803D-25 — सबै कालो जस्ता मिश्र धातुमा, मोडेलको आधारमा 36 मिमी वा 39 मिमीको अगाडिको प्लेट चौडाइसँग। CL803A-25 ले 12 मिमी प्वाल स्पेसिङको साथ 39 × 20 मिमीमा डुअल-स्क्रू फ्रन्ट प्लेट प्रयोग गर्दछ; CL803B र CL803D मोडेलहरूले स्लट फिक्सिङको साथ 36 × 25 मिमी प्लेट प्रयोग गर्दछ।

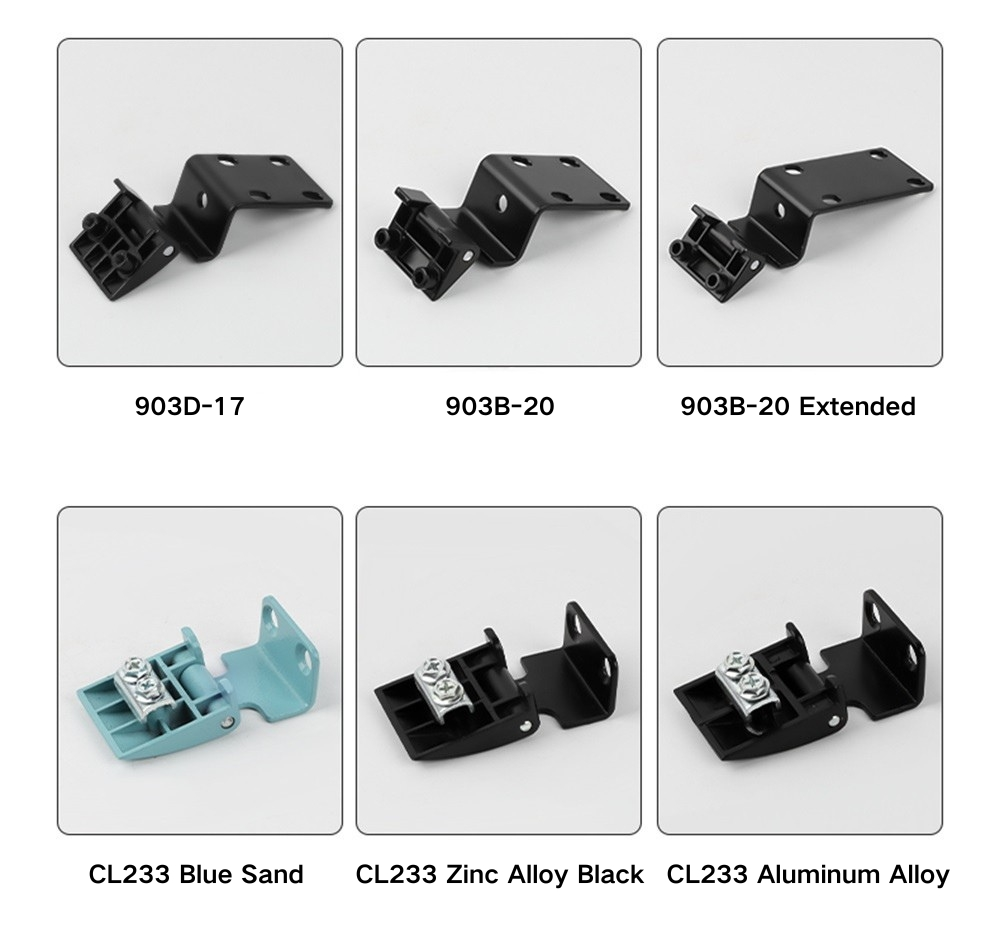

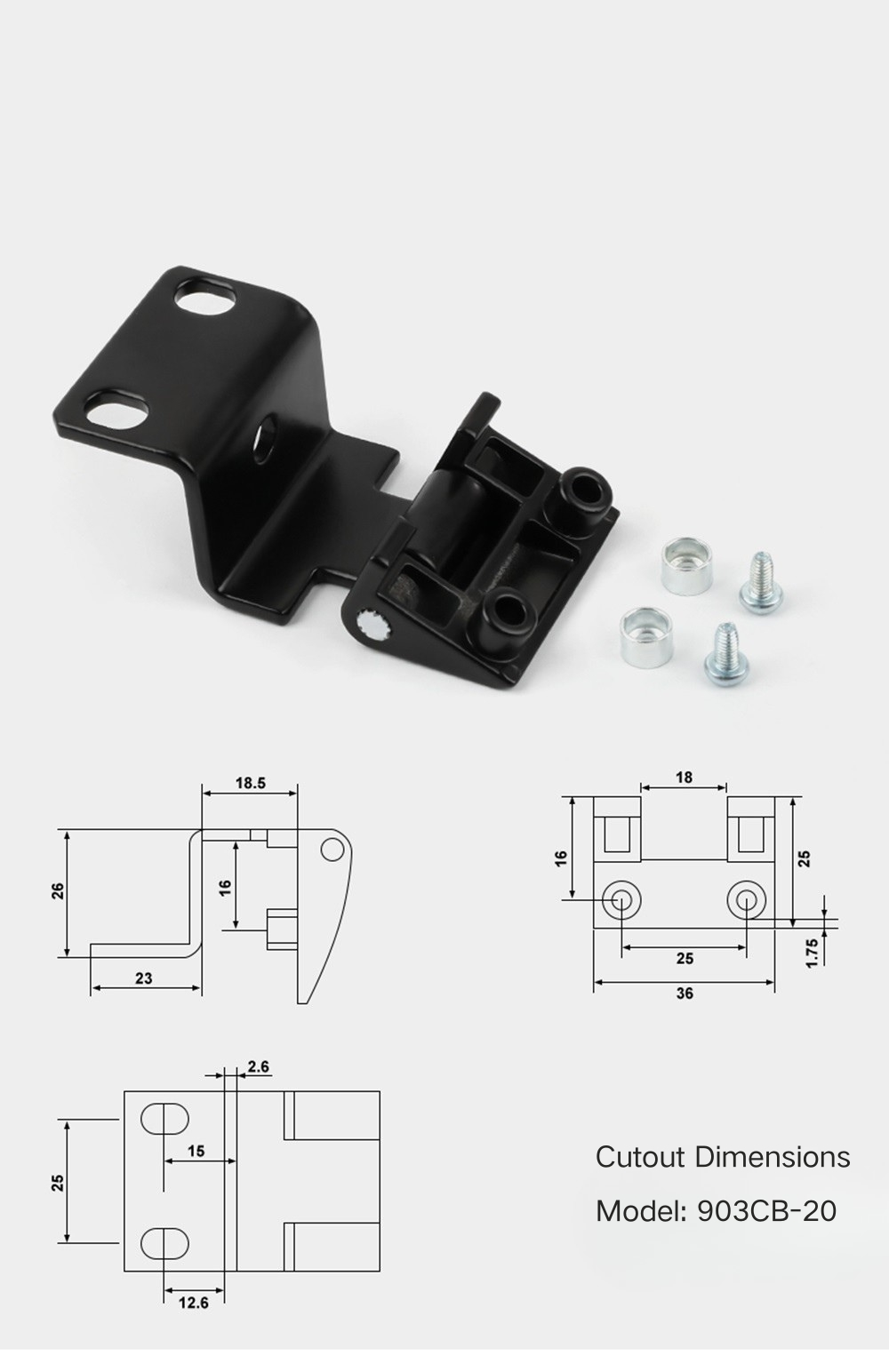

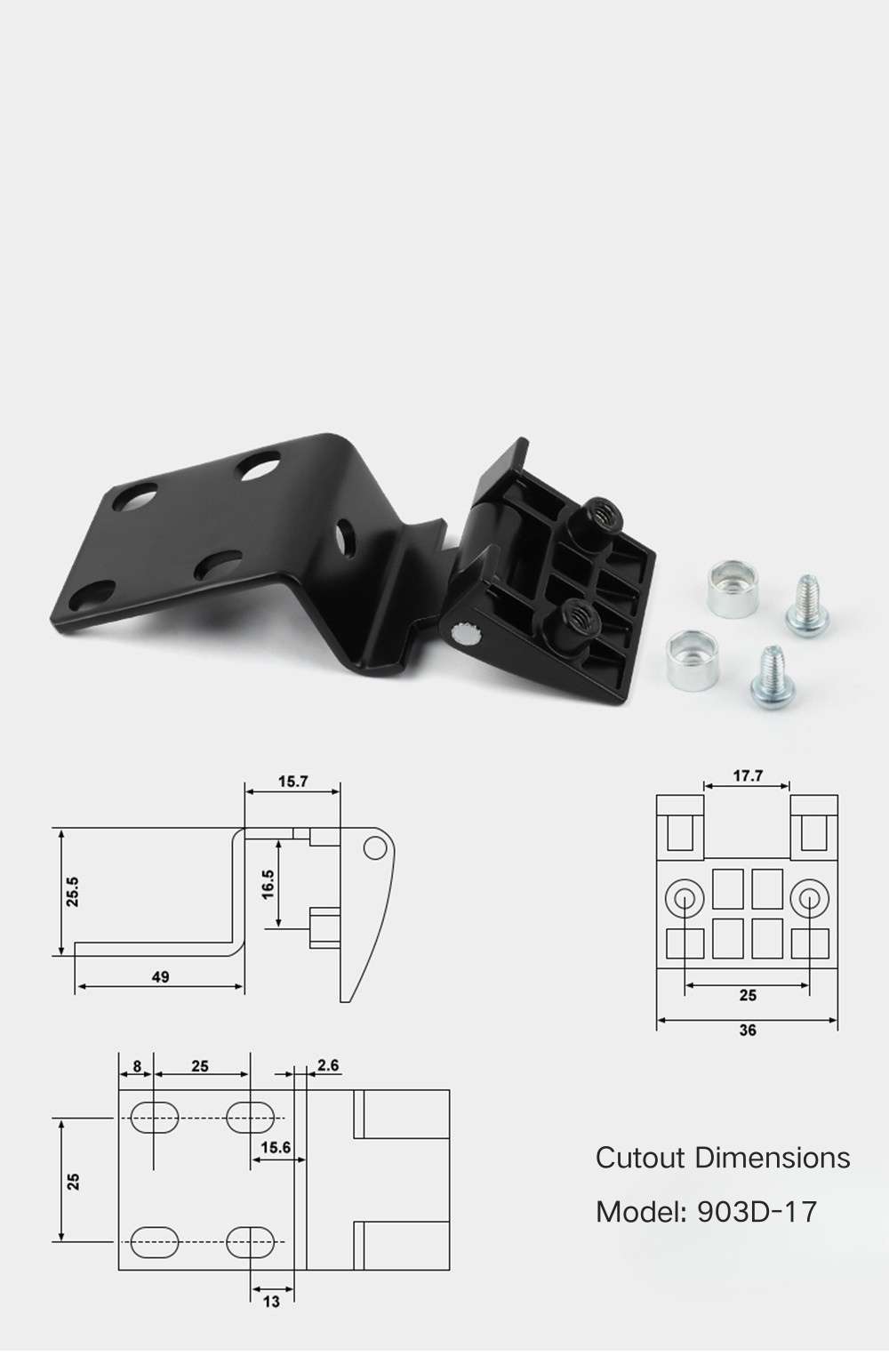

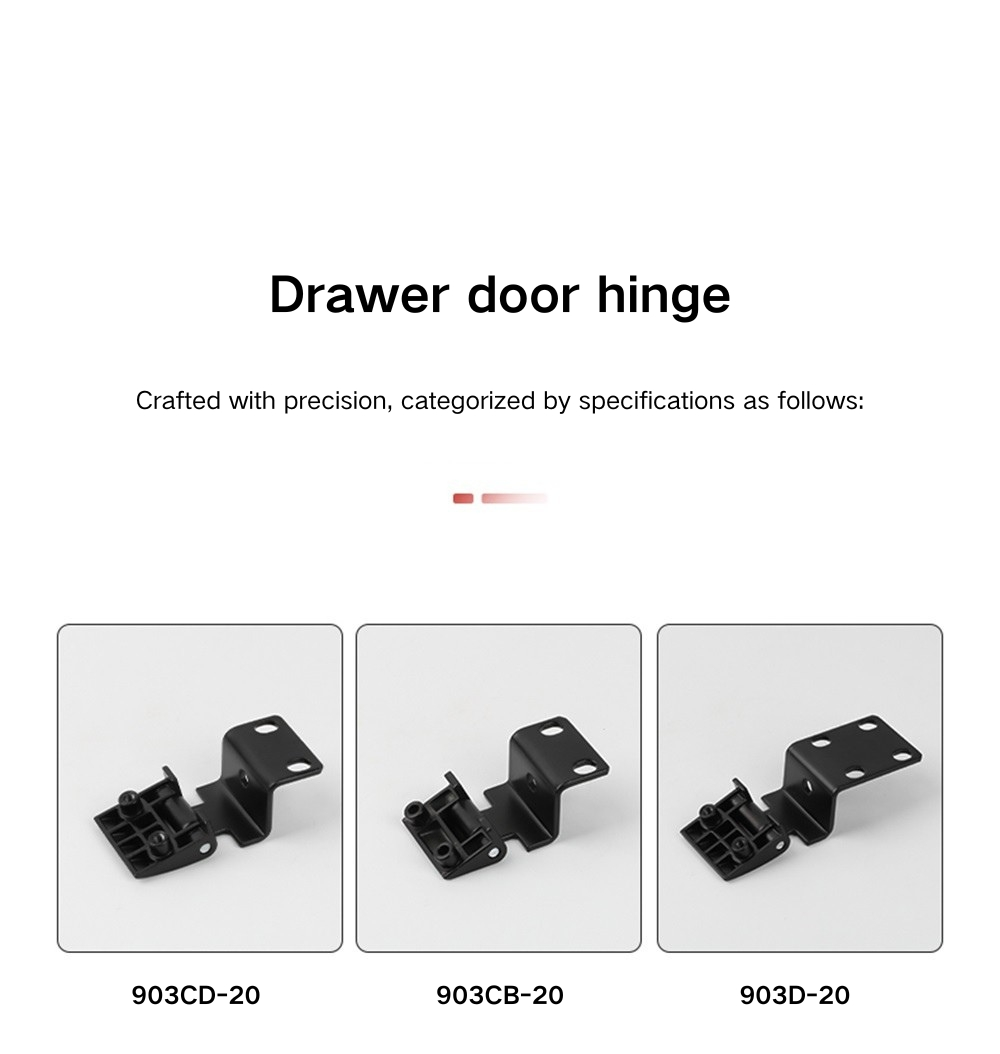

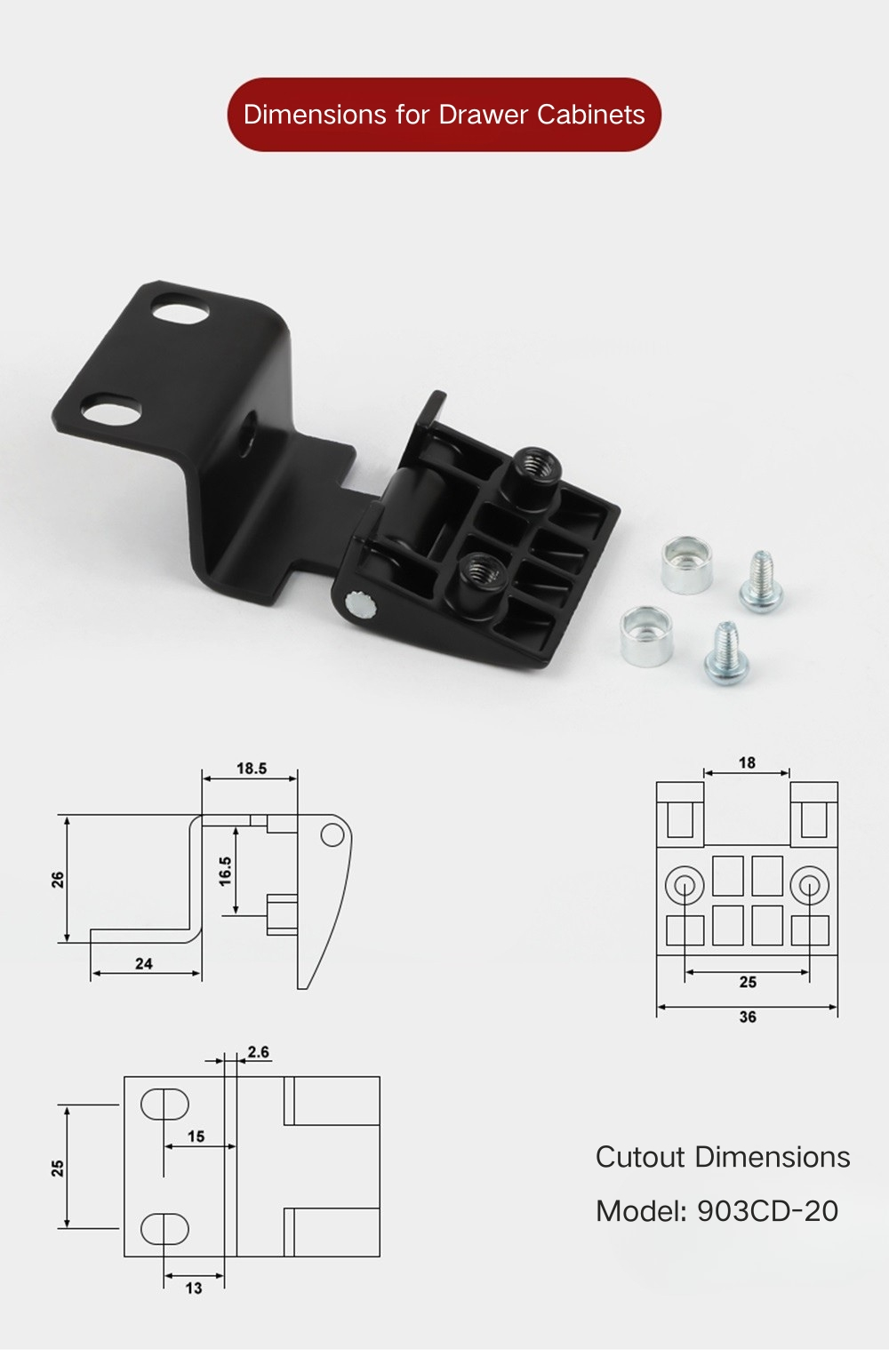

CL901 शृङ्खलाले CL901B-17, CL901B-20, र CL901D-17 समावेश गर्दछ, सबै 36 × 17.5 mm अगाडिको प्लेट र लगातार 8 mm + 2.5 mm प्वाल अफसेटसँग। CL903 शृङ्खला CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17, र CL903D-20 सहित सात मोडेलहरू सहित, काज दायराको सबैभन्दा ठूलो समूह हो — दुबै मानक र विस्तारित फ्रेमहरू समावेश गर्दछ। CL233 ले CL803A-25 जस्तै 39 × 20 mm फ्रन्ट प्लेट र 12 mm प्वाल स्पेसिङको साथ कालो जिंक मिश्र धातु, बालुवा निलो जस्ता मिश्र धातु, र एल्युमिनियम मिश्रमा दायरालाई राउन्ड आउट गर्दछ।

श्रृंखला द्वारा आयाम

साइड-माउन्ट बेन्ड हिङ्गको CL803 शृङ्खलाले यसका मोडेलहरूमा 18.5 mm देखि 23.5 mm सम्मको चौडाइ र 26 mm देखि 28.5 mm को उचाइमा फैलिएको छ। CL803A-25 23 मिमी चौडाई र 22.5 मिमी भित्री गहिराइको साथ 26 मिमी अग्लो छ; CL803B-20 16 मिमी भित्री गहिराइको साथ 18.5 मिमी चौडा छ; CL803B-25 23.5 मिमी चौडाइ र 16 मिमी भित्री गहिराइको साथ 28.5 मिमी अग्लो छ; र CL803D-25 23.5 मिमी चौडाई र 16.5 मिमी भित्री गहिराइको साथ 26.5 मिमी अग्लो छ। सबै CL803 मोडेलहरूमा 26 मिमी आधार चौडाइ र 20 मिमी अग्लो माउन्टिङ प्लेट छ।

CL901 शृङ्खला पावर क्याबिनेट डोर साइड-माउन्ट बेन्ड हिंग दायराका अन्य मोडलहरू भन्दा उल्लेखनीय रूपमा अग्लो छ — तीनवटै 39.5 मिमी समग्र उचाइमा आउँछन्, 15.5 मिमी र 18.5 मिमी बीचको चौडाइ र 16.5 मिमी भित्री गहिराइ w2 मिमी भित्री चौडाइमा लगातार 16.5 मिमी हुन्छ। CL901B-17, CL901B-20 को लागि 20.5 mm, र CL901D-17 को लागि 21 mm। CL903 शृङ्खलाले फराकिलो दायरा फैलाउँछ — विस्तारित मोडेलमा 48 mm देखि 73.8 mm सम्मको आधार चौडाइ, 25.5 mm देखि 26 mm को समग्र उचाइको साथ। CL233 24.5 × 24.5 mm समग्रमा 22 mm भित्री गहिराइ, 39.3 mm माउन्टिङ प्लेट, र 7.5 mm + 15 mm प्वाल अफसेट अगाडिको प्लेटमा छ।

आवेदन परिदृश्यहरू

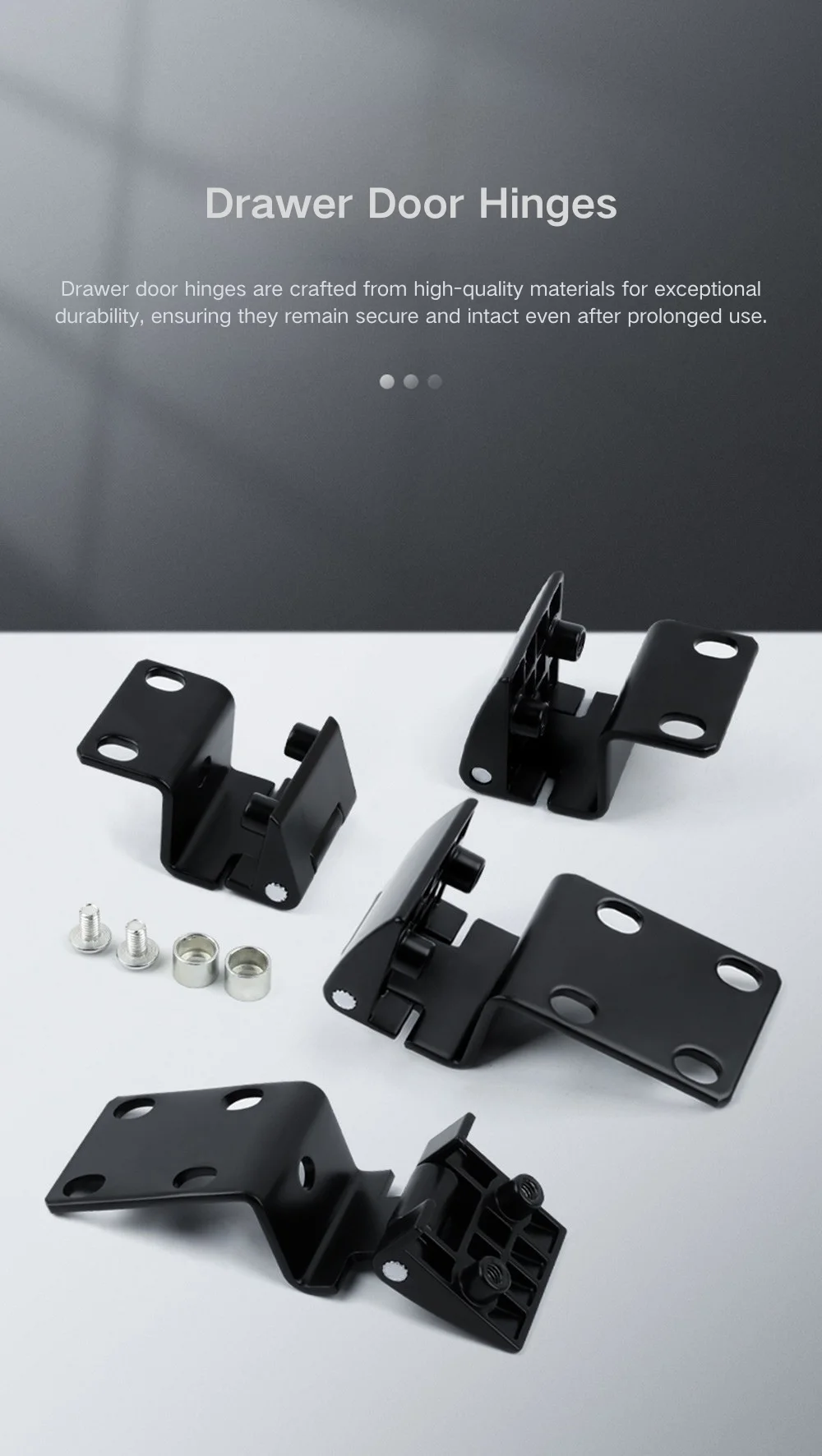

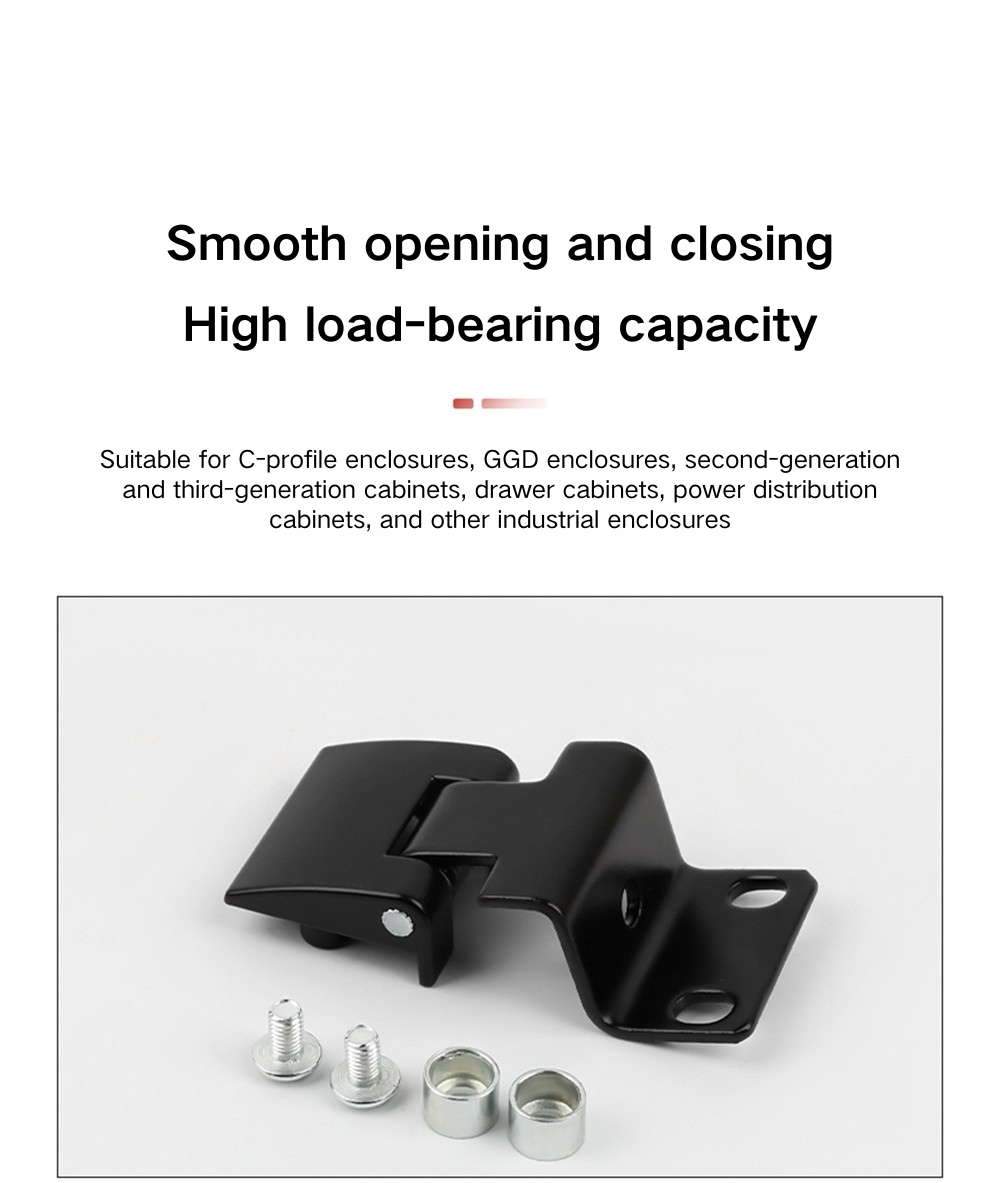

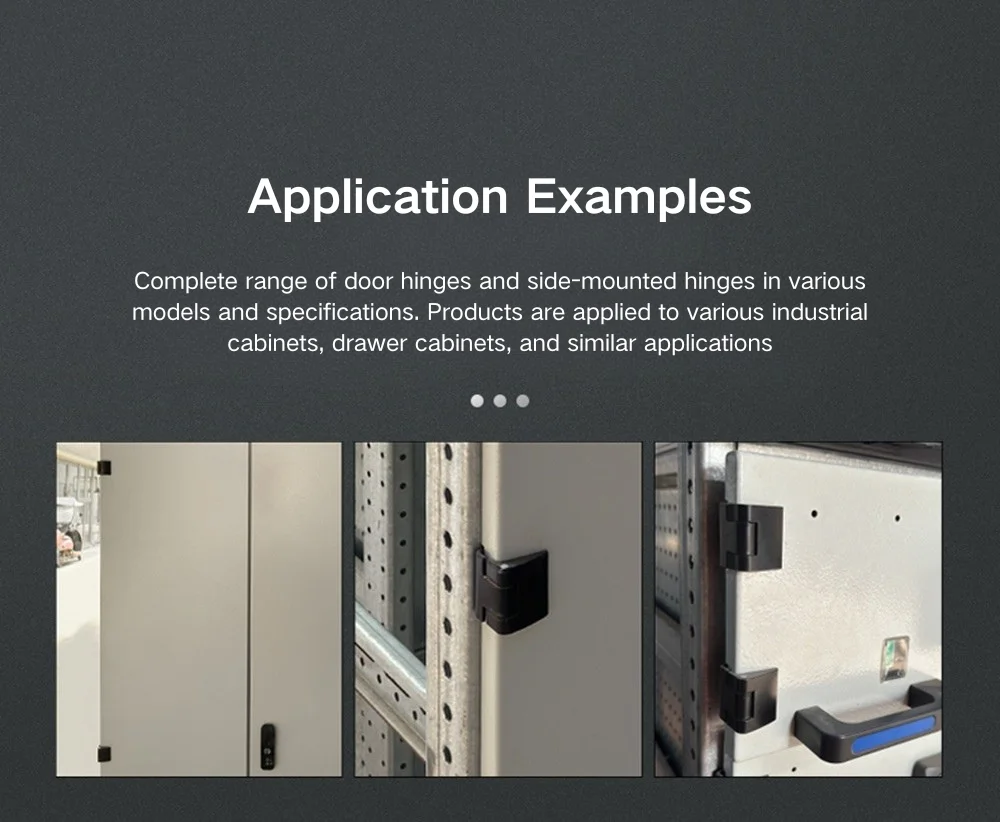

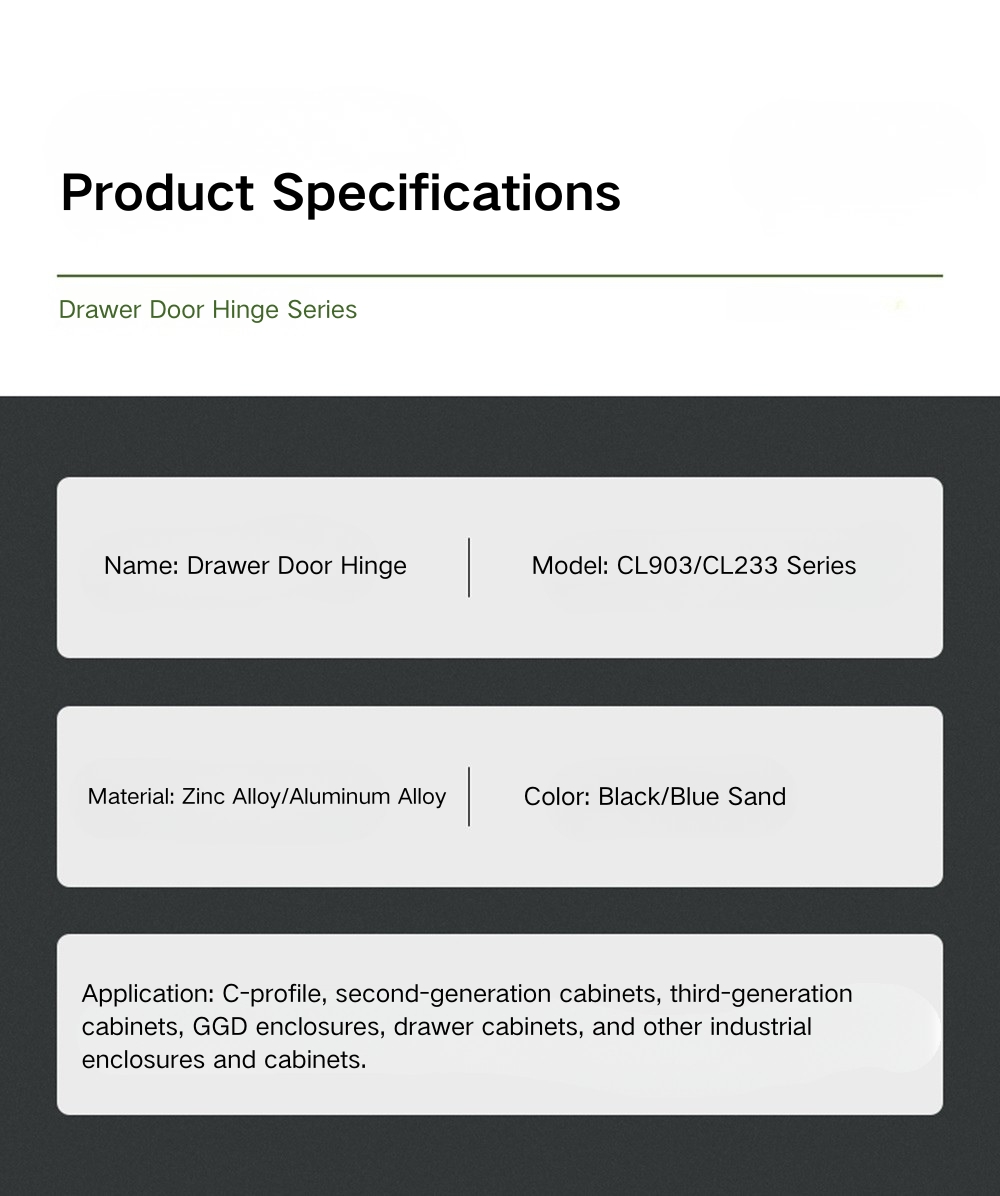

पावर क्याबिनेट डोर्स साइड-माउन्ट बेन्ड हिङ्ग विशेष गरी C-सेक्शन स्टिल प्रोफाइलहरूमा बनेको क्याबिनेट फ्रेमहरूको लागि डिजाइन गरिएको हो, जुन GGD विद्युतीय क्याबिनेटहरू, दोस्रो र तेस्रो पुस्ताको वितरण क्याबिनेटहरू, दराज क्याबिनेटहरू र पावर एन्क्लोजरहरूको लागि मानक निर्माण विधि हो। ह्याङ्ग बडीको बेन्ट प्रोफाइलले सी-सेक्शनको ओठमा हुक गर्छ र ढोका प्यानल अनुहारमा अगाडिको प्लेट स्क्रू हुन्छ, जुन यो क्याबिनेट प्रकारको लागि स्थापित स्थापना विधि हो र मानक फ्रेम प्रोफाइलहरूमा कुनै परिमार्जन आवश्यक पर्दैन।

कोर GGD र पावर क्याबिनेट अनुप्रयोगहरू बाहेक, यो उत्पादनले मिल्दो C-सेक्शन वा समान बेन्ट स्टिल फ्रेम प्रोफाइलहरूमा निर्मित अन्य औद्योगिक घेराहरू पनि सूट गर्दछ। बालुवा नीलो जस्ता मिश्र धातुमा CL233 कहिलेकाँही निर्दिष्ट गरिन्छ जहाँ क्याबिनेट बाहिरी भागले रङ-कोड गरिएको हार्डवेयर योजना प्रयोग गर्दछ, जबकि एल्युमिनियम मिश्र धातु CL233 भेरिएन्ट घेराहरूको लागि हल्का विकल्प हो जहाँ वजनलाई विचार गरिन्छ। CL803, CL901, र CL903 मा मोडेल आकारहरूको दायरा भनेको GGD र पावर क्याबिनेट बजारमा सबैभन्दा मानक फ्रेम गहिराइ र ढोका प्यानल मोटाईहरू एउटै उत्पादन परिवार भित्र समेटिएका छन्।

FAQ

Q1: यस कब्जा दायरामा कुन श्रृंखलाहरू समावेश छन्?

दायराले चार श्रृंखलाहरू समावेश गर्दछ: CL803 (चार मोडेल), CL901 (तीन मोडेल), CL903 (सात मोडेल), र CL233 (तीन संस्करणहरू)। CL233 बाहेक सबै कालो जस्ता मिश्र धातु हुन्, जुन बालुवा नीलो जस्ता मिश्र र एल्युमिनियम मिश्र धातुमा पनि उपलब्ध छ।

Q2: यो क्याबिनेट प्रकारको लागि डिजाइन गरिएको हो?

साइड-माउन्ट बेन्ड हिङ्ग सी-सेक्शन प्रोफाइल क्याबिनेट फ्रेमहरूको लागि डिजाइन गरिएको छ, जसमा GGD इलेक्ट्रिकल क्याबिनेटहरू, दोस्रो र तेस्रो पुस्ताको वितरण क्याबिनेटहरू, दराज क्याबिनेटहरू, र पावर एन्क्लोजरहरू समावेश छन्। यो फ्ल्याट-फ्रेम वा वेल्डेड घेरा प्रकारहरूको लागि इरादा होइन।

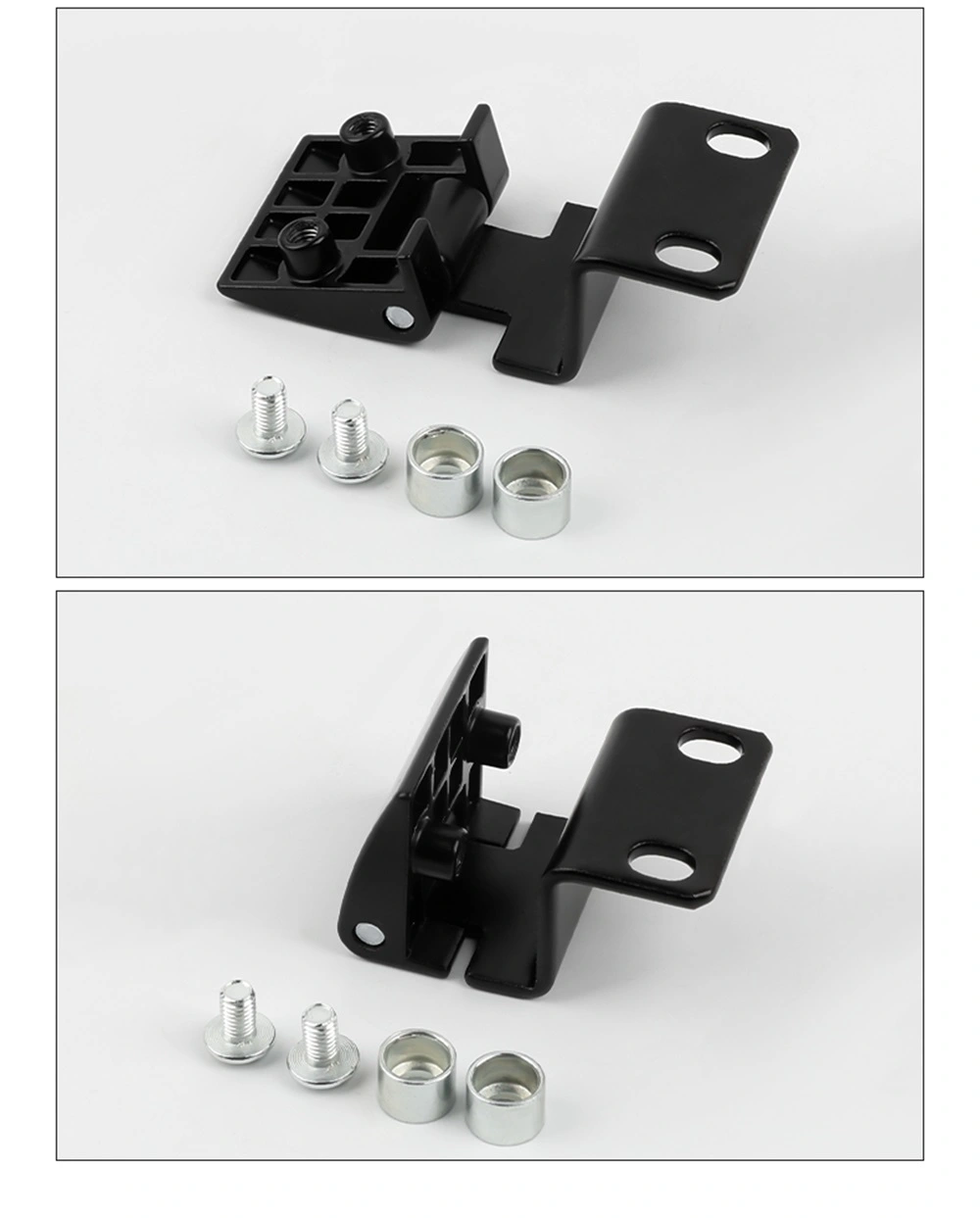

Q3: यो काज कसरी स्थापित छ?

सबै मोडेलहरू स्क्रू-माउन्ट गरिएका छन्। झुकिएको काजको शरीर C-सेक्शन फ्रेम ओठमा हुक हुन्छ र अगाडिको माउन्टिङ प्लेट ढोकाको प्यानल अनुहारमा पेचिएको हुन्छ। कुनै वेल्डिंग आवश्यक छैन।

Q4: CL803, CL901, र CL903 श्रृंखला बीच के भिन्नता छ?

श्रृंखला समग्र आकार, फ्रेम गहिराई, र माउन्ट प्लेट कन्फिगरेसन मा फरक छ। CL901 मोडेलहरू 39.5 मिमी समग्र उचाइमा सबैभन्दा अग्लो छन्; CL803 मोडेलहरू अधिक संकुचित छन्; CL903 मोडेलले 73.8 mm मा विस्तारित भेरियन्ट सहित आधार चौडाइको फराकिलो दायरा कभर गर्दछ। तपाईंको विशिष्ट फ्रेम प्रोफाइल र ढोका प्यानल आयामहरूमा आधारित चयन गर्नुहोस्।

Q5: CL233 लाई अन्य शृङ्खलाभन्दा के फरक छ?

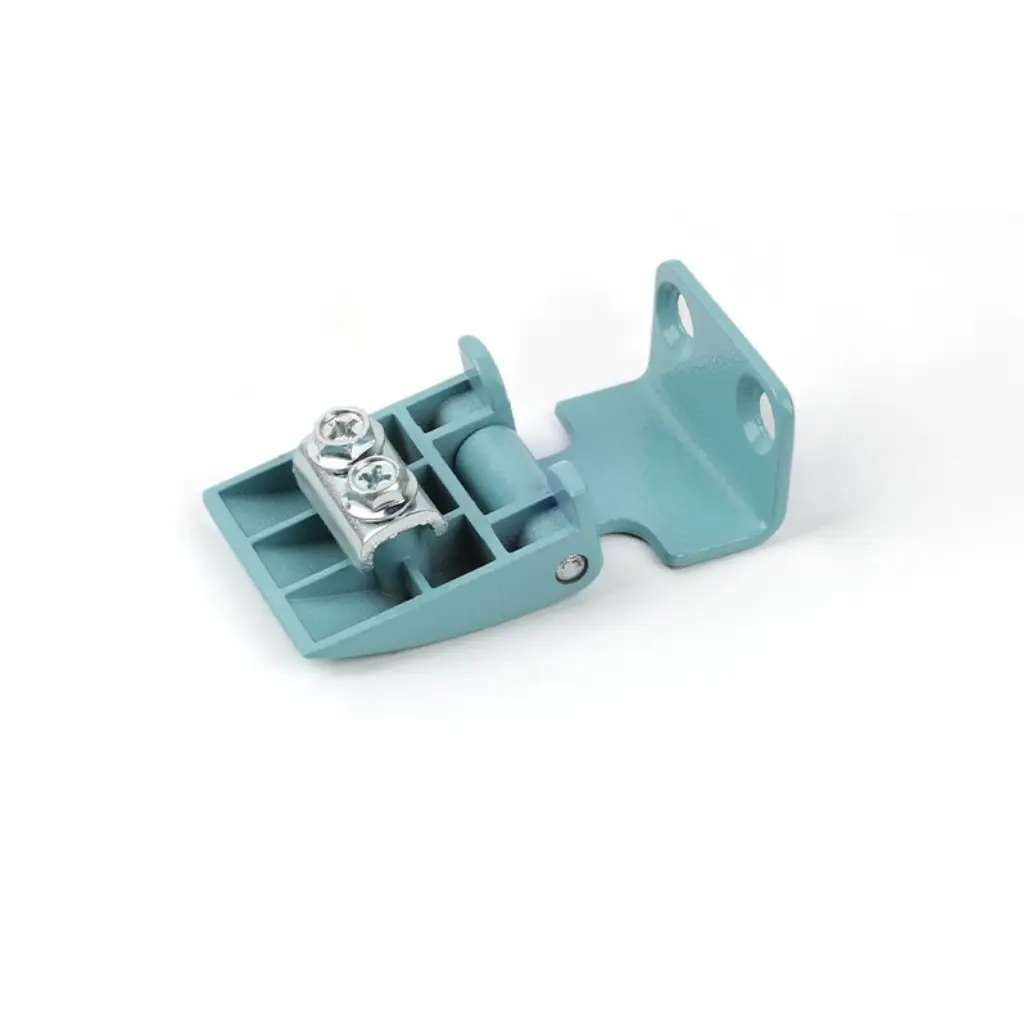

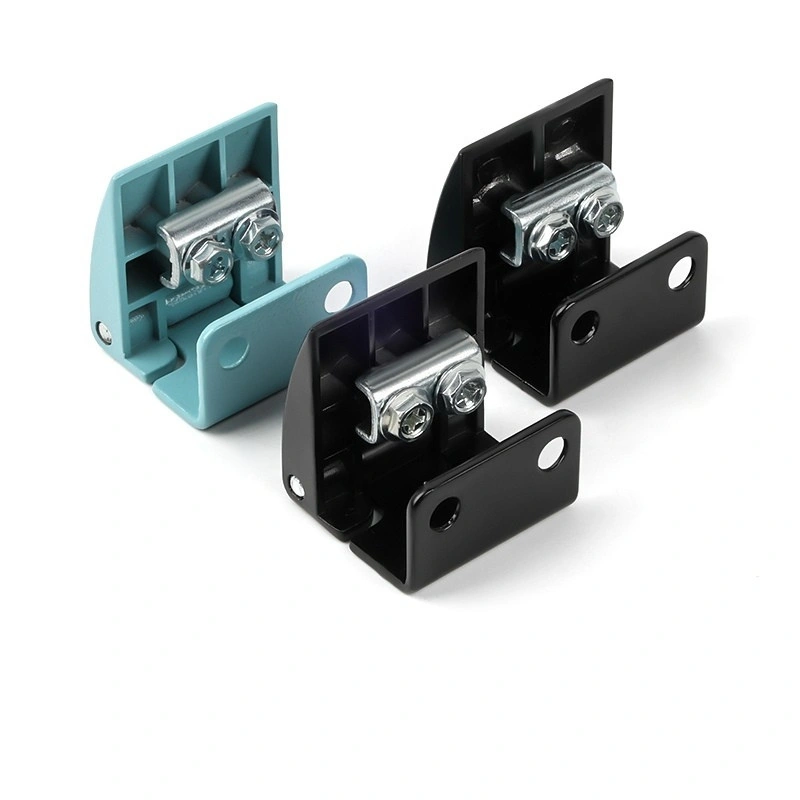

CL233 तीन भेरियन्टहरूमा उपलब्ध छ - कालो जिंक मिश्र धातु, बालुवा नीलो जस्ता मिश्र धातु, र एल्युमिनियम मिश्र - यसलाई रङ विकल्प र हल्का तौल सामग्री विकल्पको दायरामा एक मात्र मोडेल बनाउँछ। यसको अगाडिको प्लेट आयाम (३९ × २० मिमी) CL803A-25 सँग मिल्दोजुल्दो छ।

Q6: म मेरो क्याबिनेटको लागि सही मोडेल कसरी छनौट गर्छु?

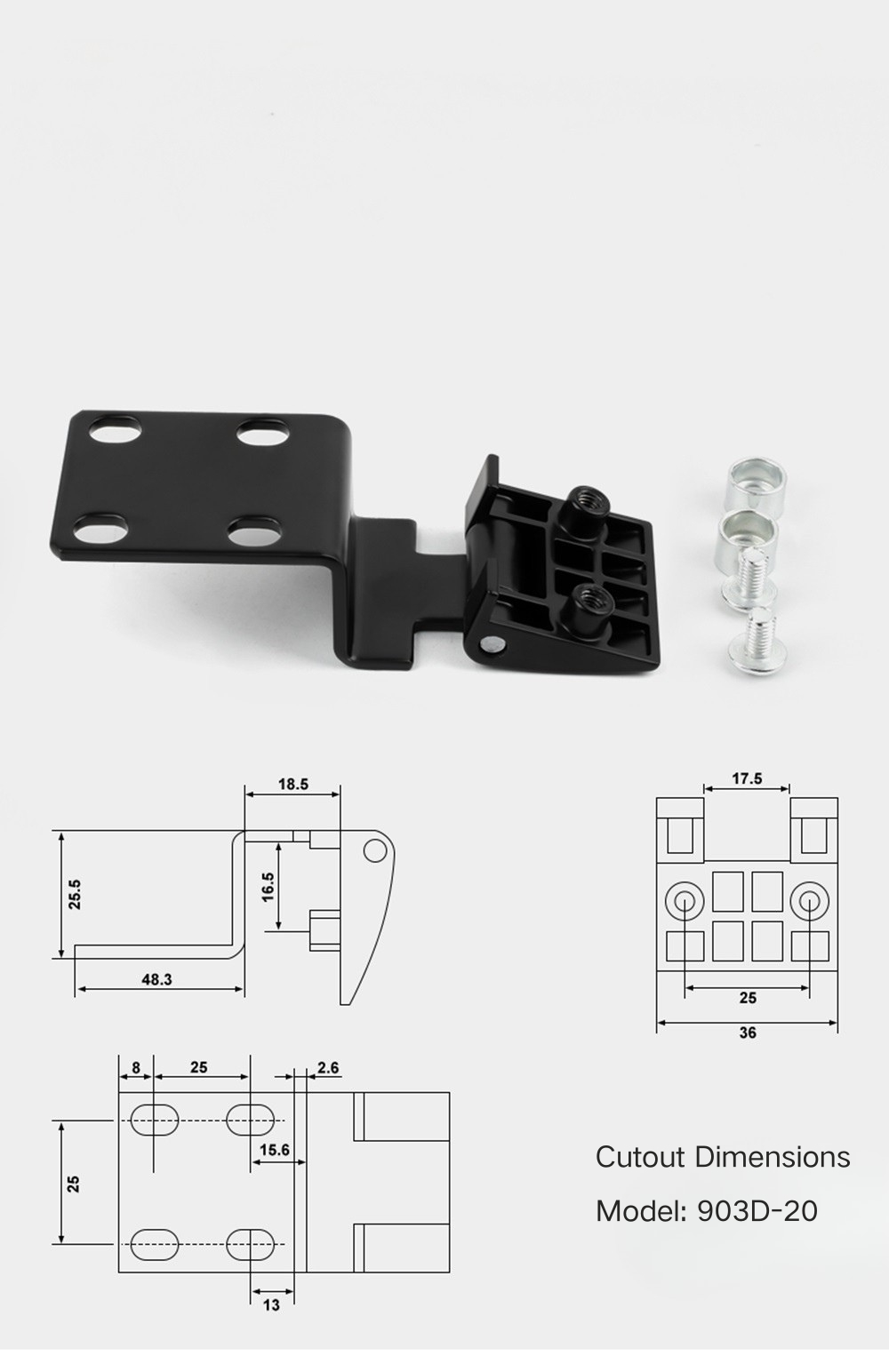

चयन तपाईंको क्याबिनेट फ्रेम प्रोफाइल गहिराई, ढोका प्यानल मोटाई, र माउन्ट प्लेट प्राथमिकता मा निर्भर गर्दछ। नम्बर प्रत्ययहरू (-17, -20, -25) र अक्षर प्रत्ययहरू (A, B, D, CB, CD) मोडेल पदनामको अंश हुन्। प्रत्येक मोडेलको लागि आयाम रेखाचित्रलाई सन्दर्भ गर्नुहोस् वा सिफारिसको लागि आफ्नो फ्रेम विशिष्टताहरू सहित Yitai Lock लाई सम्पर्क गर्नुहोस्।

Q7: टिकाहरू कुन सामग्रीबाट बनेका छन्?

अधिकांश मोडेलहरू कालो जस्ता मिश्र धातु हुन्। CL233 थप रूपमा बालुवा नीलो जस्ता मिश्र र एल्युमिनियम मिश्र धातुमा उपलब्ध छ। जस्ता मिश्र धातु निर्माणले डाइ कास्टिङबाट राम्रो आयामी स्थिरता दिन्छ र मानक इनडोर औद्योगिक क्याबिनेट वातावरणलाई राम्रोसँग ह्यान्डल गर्दछ।

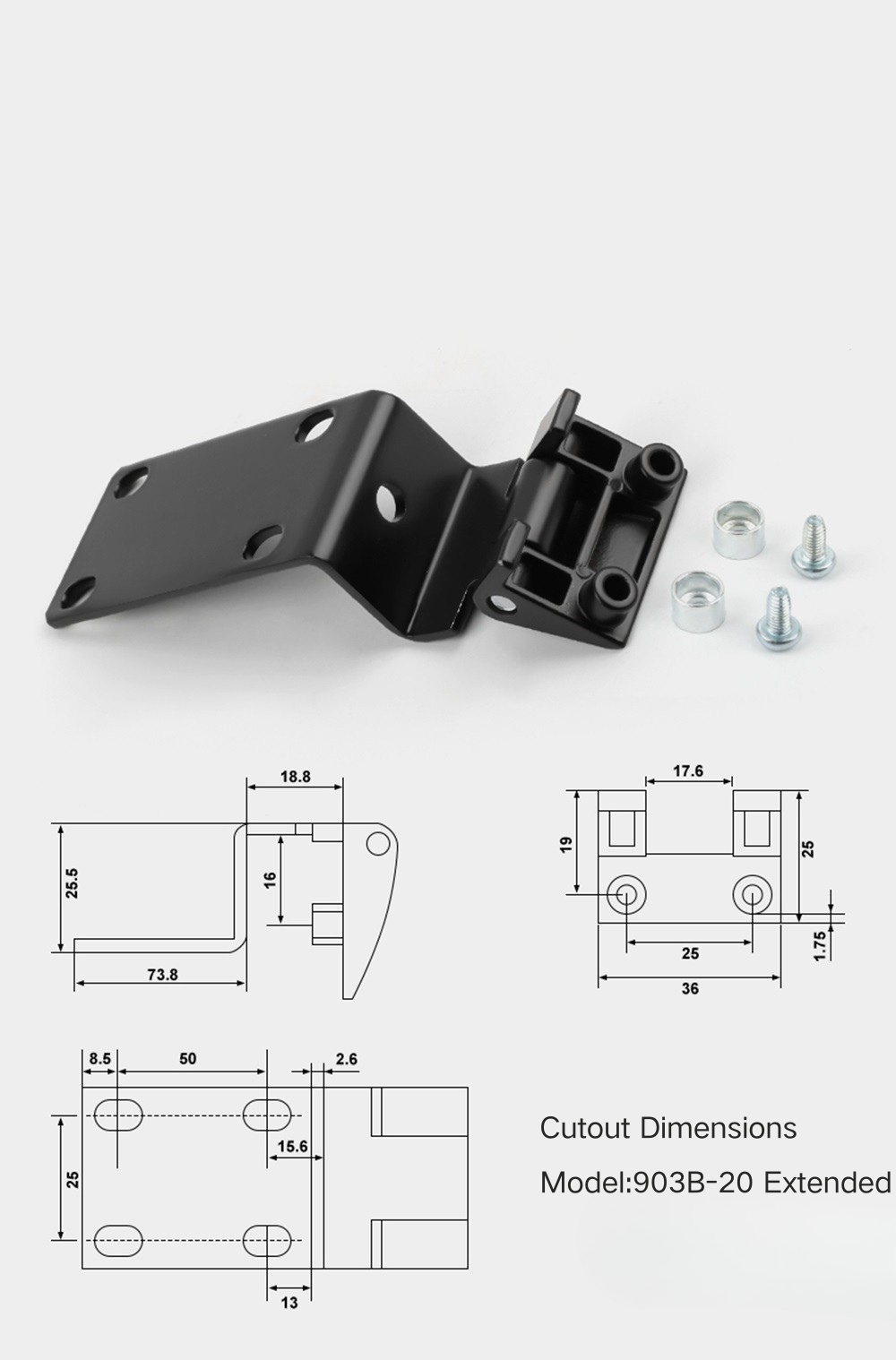

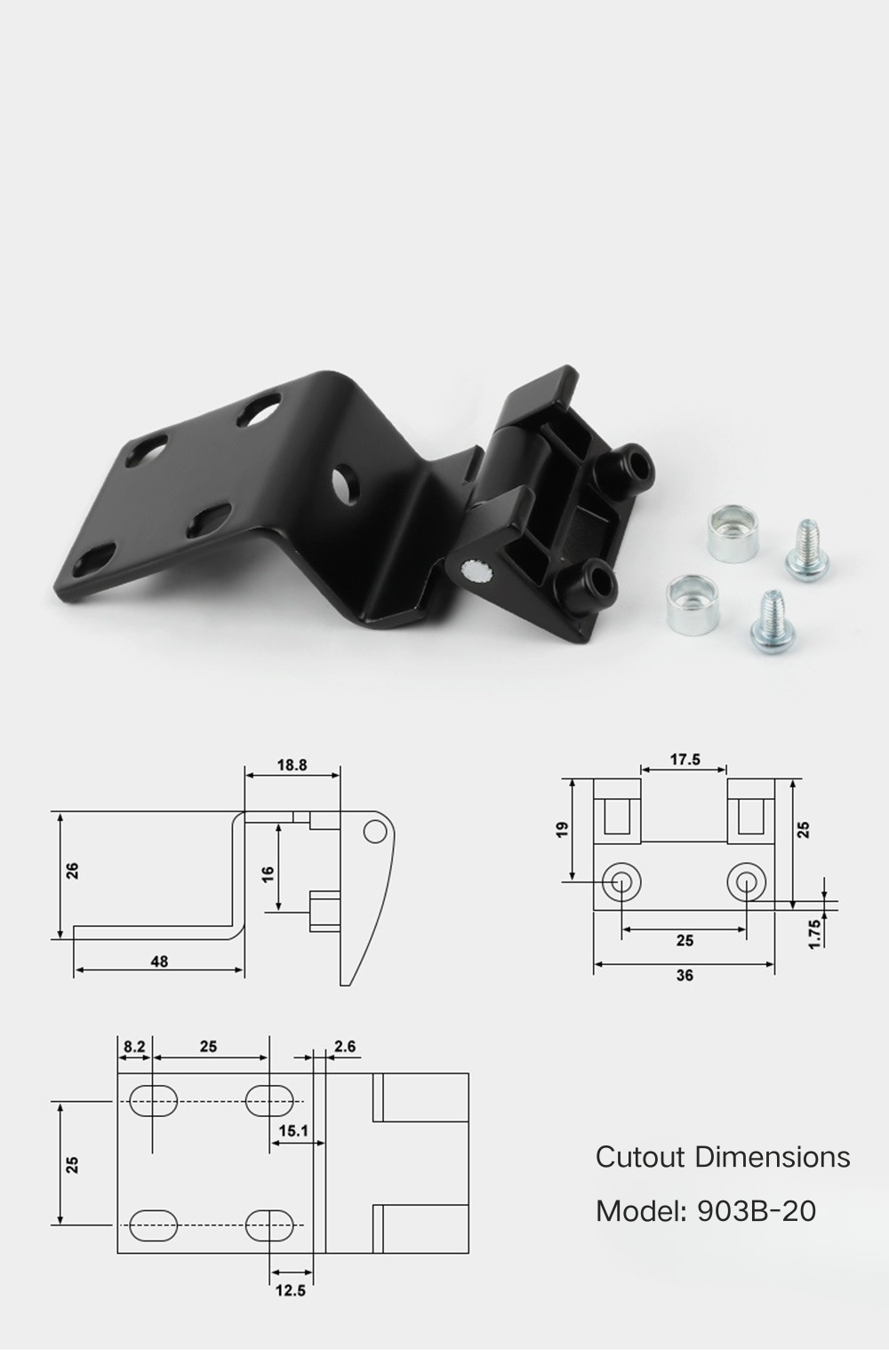

Q8: के CL903B-20 विस्तारित गहिरो फ्रेम प्रोफाइलहरूको लागि उपयुक्त छ?

हो — CL903B-20 विस्तारित 73.8 mm को आधार चौडाइ छ, जुन 48 mm मा मानक CL903B-20 भन्दा धेरै चौडा छ। यो सही छनोट हो जब क्याबिनेट फ्रेम प्रोफाइललाई गहिरो सी-सेक्शन च्यानल पुल गर्न लामो काज आधार चाहिन्छ।
