पूर्ण रूपमा लुकाइएको स्टेनलेस स्टील काज

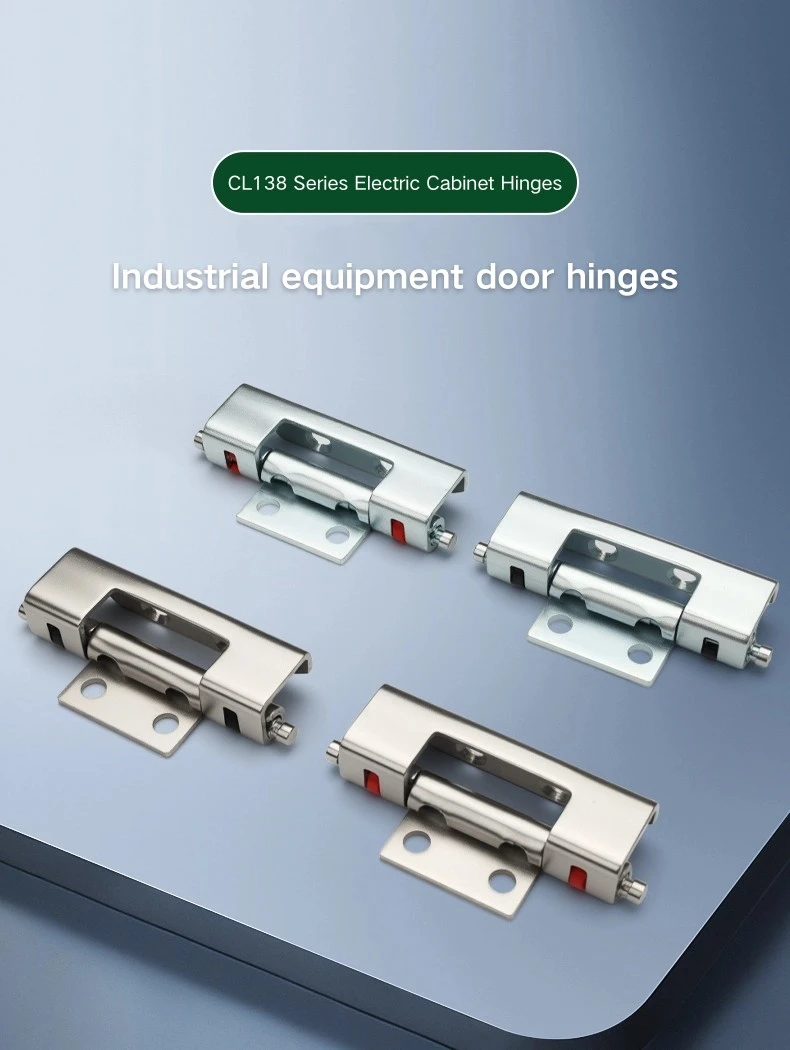

यिताई लकबाट ती थोक सोर्सिङ लुकाइएको क्याबिनेट टिकाहरूका लागि, पूर्ण रूपमा लुकाइएको स्टेनलेस स्टील हिन्ज CL138 ले दुईवटा सामग्री र दुईवटा क्ल्याम्प रङहरूमा चार प्रकारहरू समावेश गर्दछ। स्टेनलेस स्टील संस्करणहरू आर्द्र वा संक्षारक वातावरणमा घेराहरूको लागि प्राकृतिक छनौट हो, जबकि कार्बन स्टील विकल्पहरूले मानक इनडोर वितरण क्याबिनेट निर्माणहरूको लागि राम्रोसँग काम गर्दछ। क्ल्याम्प रङ - कालो वा रातो - कार्यात्मक भन्दा भिजुअल भिन्नता हो, त्यसैले त्यहाँ चयन प्राथमिकतामा आउँछ वा अवस्थित क्याबिनेट हार्डवेयरसँग मेल खान्छ।

संरचना र आयामहरू

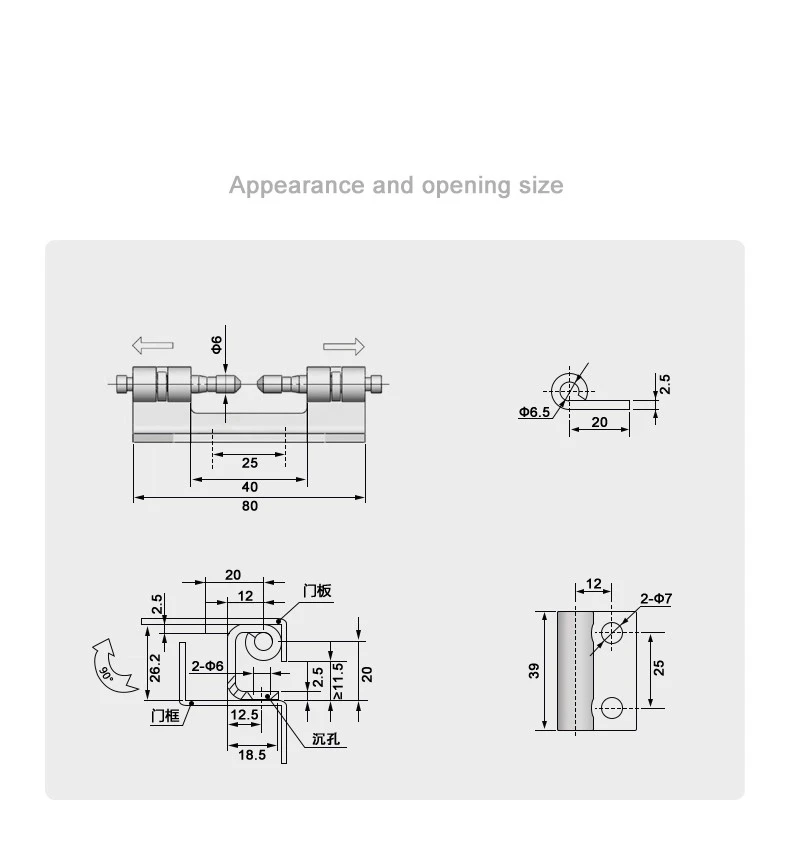

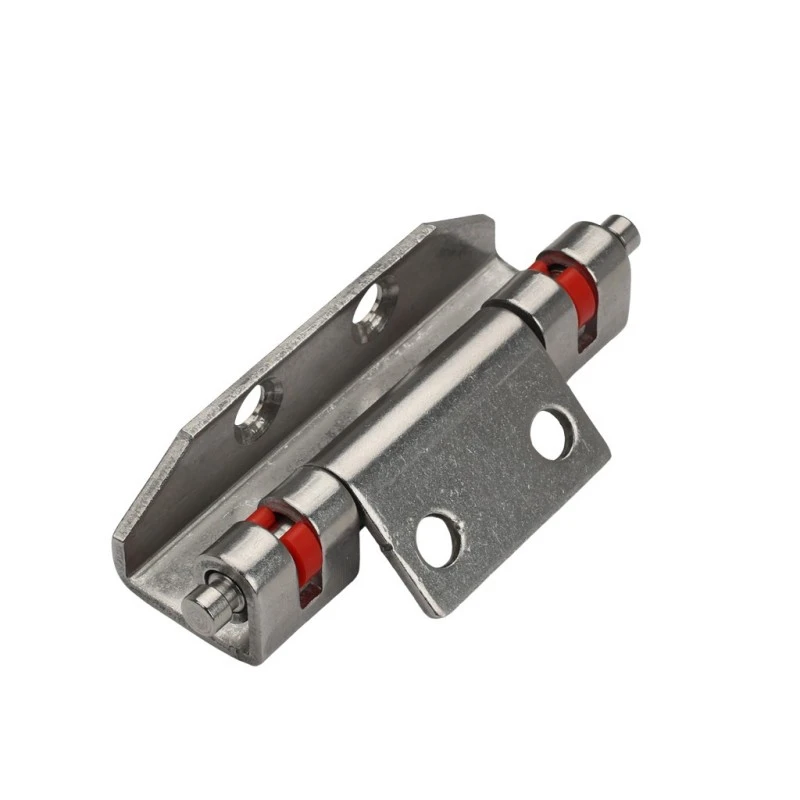

पूर्ण रूपमा लुकाइएको स्टेनलेस स्टील काजको कुल लम्बाइ 80 मिमी छ, काजको शरीर 40 मिमी र दुई ब्यारेल छेउहरू बीचको 25 मिमी भित्री स्प्यान चलिरहेको छ। ब्यारेल व्यास Φ6 मिमी छ, र दुई ब्यारेल खण्डहरू प्रत्येक केन्द्रको शरीरबाट बाहिरी रूपमा फैलिएको छ, जसले काजलाई यसको विशेषता डम्बेल प्रोफाइल दिन्छ। क्ल्याम्प असेम्ब्ली ब्यारेलको छेउमा बस्छ र यसले ढोकाको फ्रेम च्यानलसँग काजलाई संलग्न राख्छ।

पूर्ण रूपमा लुकाइएको स्टेनलेस स्टील हिङ्गको माउन्टिङ प्लेटले 39 मिमी अग्लो र 25 मिमी चौडाइ मापन गर्दछ, किनारबाट 12 मिमी दूरीमा दुई Φ7 मिमी माउन्टिङ प्वालहरू सहित। फ्रेम साइडले 12.5 मिमी आधार, दुई Φ6 मिमी ब्यारेल प्वालहरू, र ≥11.5 मिमीको काउन्टरसङ्क रिसेसको साथ 18.5 मिमीको कुल गहिराइ देखाउँछ। Φ6.5 मिमी क्ल्याम्प पिनले 20 मिमी संलग्नता लम्बाइको साथ पातको अनुहारमा 2.5 मिमी गर्व गर्छ।

स्थापना र माउन्टिङ

पूर्ण रूपमा लुकाइएको स्टेनलेस स्टील काज वेल्डिङद्वारा स्थापना गरिएको छ — माउन्टिङ प्लेटलाई ढोकाको प्यानलमा वेल्ड गरिएको छ र ह्याङ्ग बडीले एसेम्बलीको समयमा फ्रेम च्यानललाई संलग्न गर्छ। 90° खोल्नु भनेको क्याबिनेट अनुहारबाट दायाँ कोणमा ढोका घुम्नु हो, जसले धेरै वितरण र नियन्त्रण क्याबिनेट कन्फिगरेसनहरूको लागि मानक पहुँच आवश्यकताहरू समावेश गर्दछ।

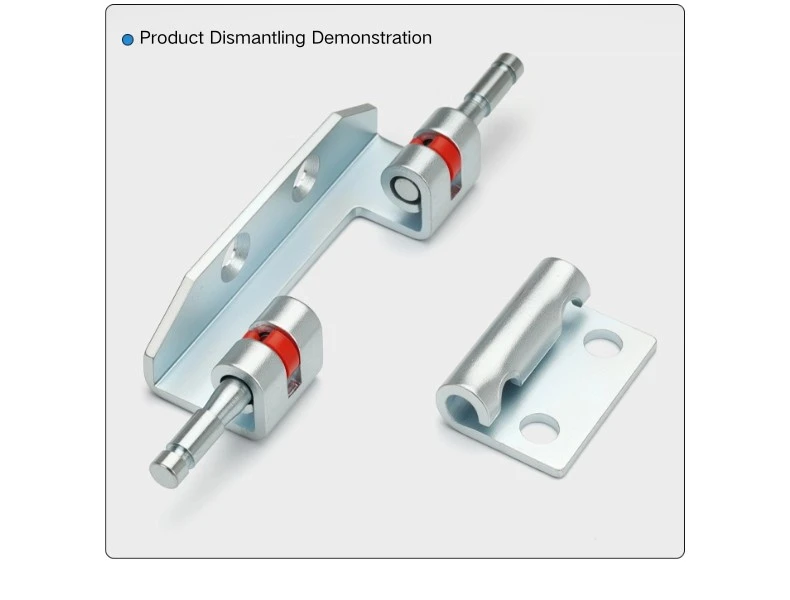

एक पटक वेल्डेड गरेपछि, पूर्ण रूपमा लुकाइएको स्टेनलेस स्टील काज फ्रेम प्रोफाइल भित्र रिसेस गरिएको छ त्यसैले ब्यारेल र क्ल्याम्प असेम्ब्ली बाहिरबाट लुकाइन्छ। प्रत्येक ब्यारेलको छेउमा रहेको क्ल्याम्प मेकानिजमले फ्रेम च्यानलमा काजलाई लक गर्छ र आवश्यक पर्दा ढोका हटाउनको लागि जारी गर्न सकिन्छ। यो लुकाइएको संलग्नताले रित्तल क्याबिनेट फ्रेम प्रणालीहरूसँग काजलाई उपयुक्त बनाउँछ, जहाँ च्यानल ज्यामितिले यस प्रकारको रिसेस्ड ह्याङ्ग माउन्टिङलाई सूट गर्छ।

सामग्री र क्ल्याम्प विकल्पहरू

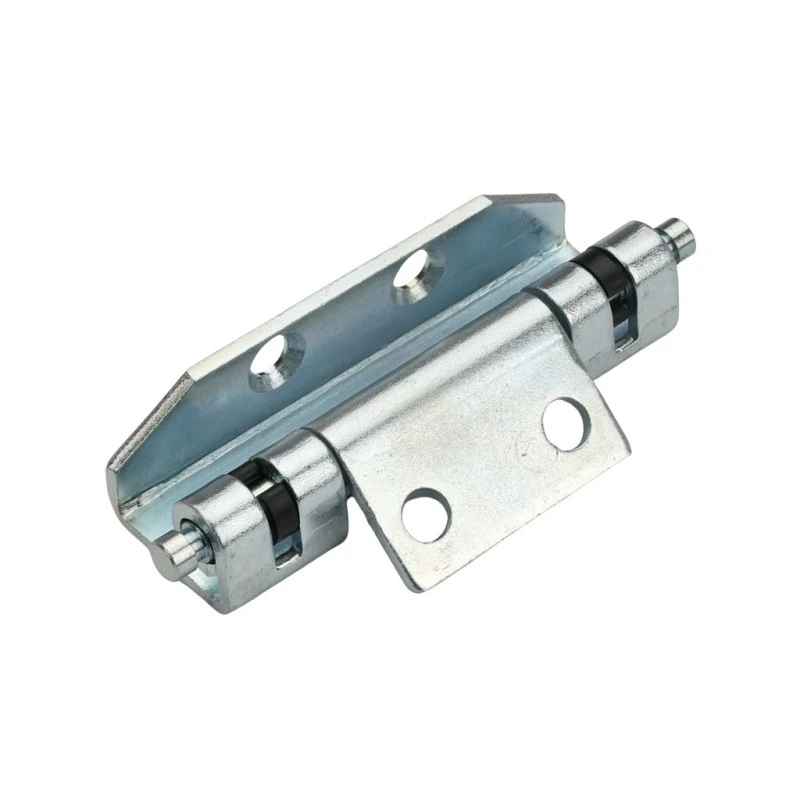

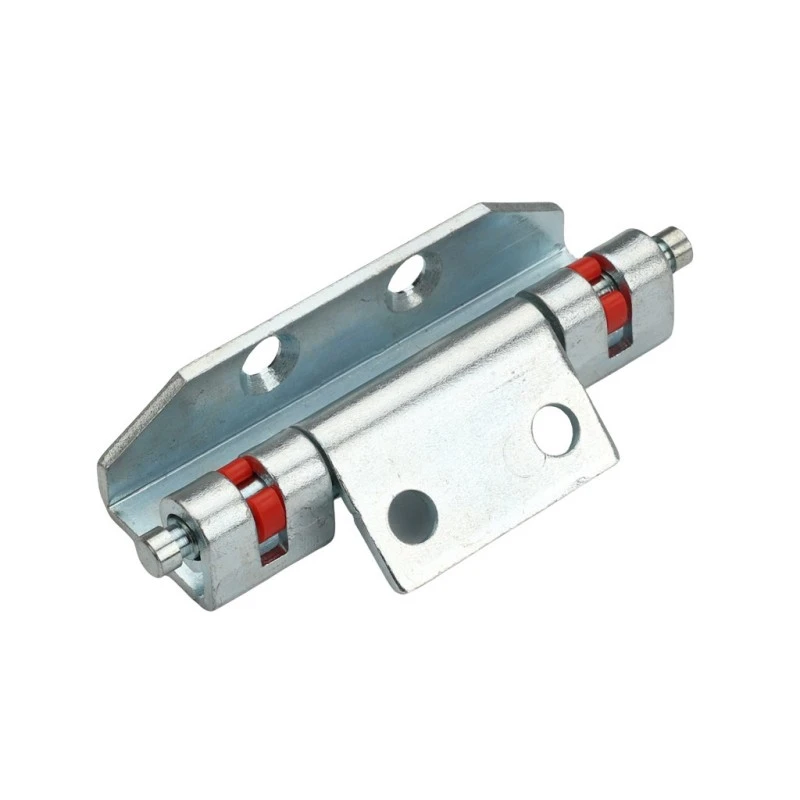

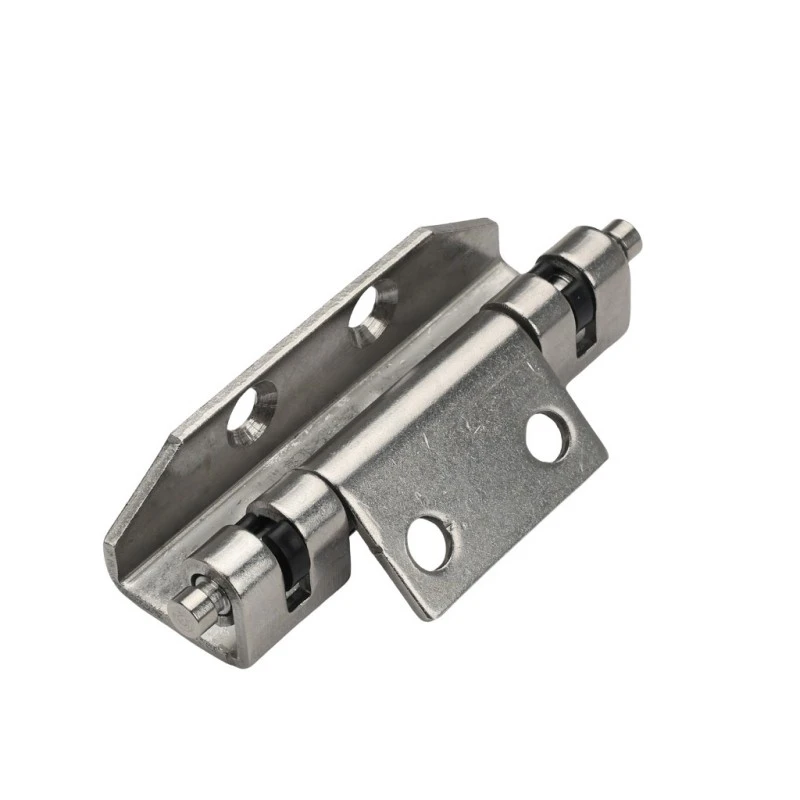

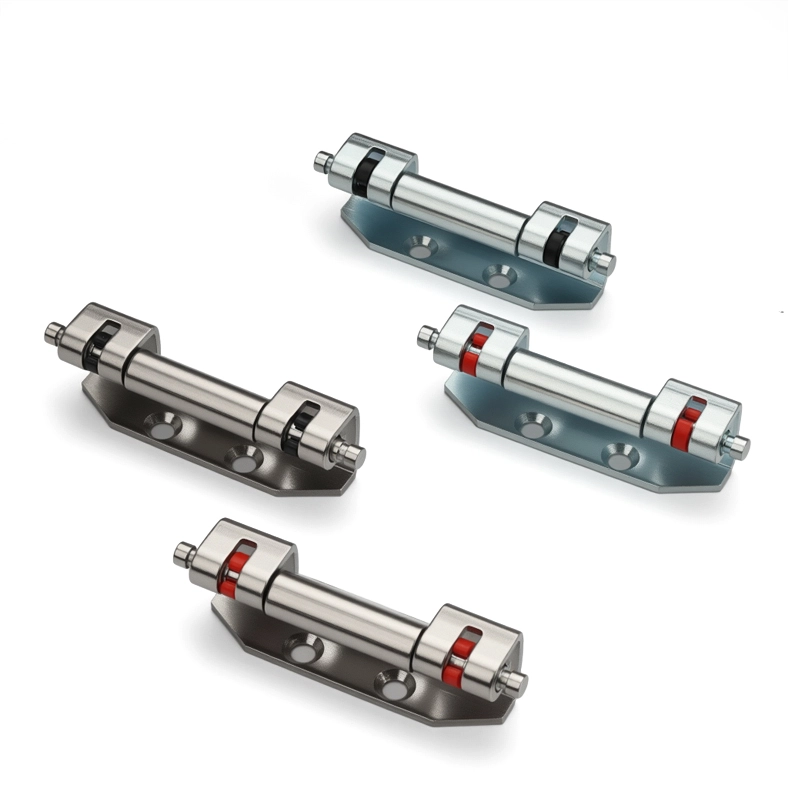

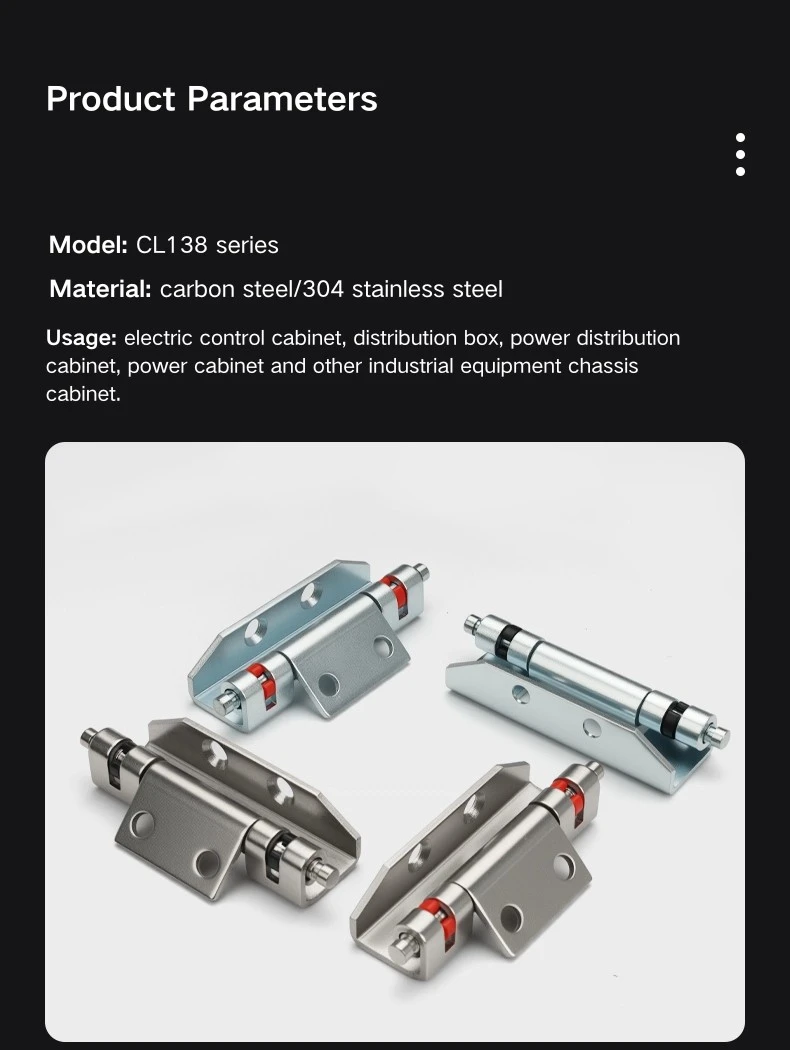

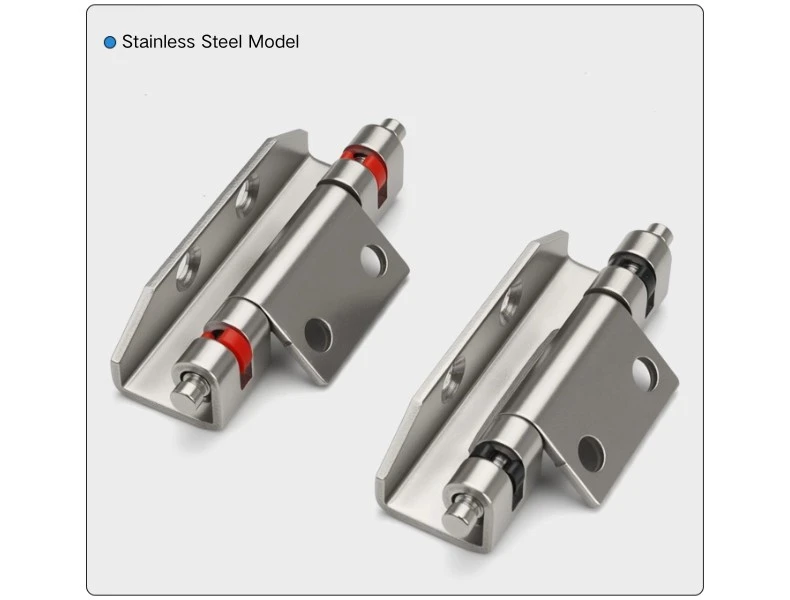

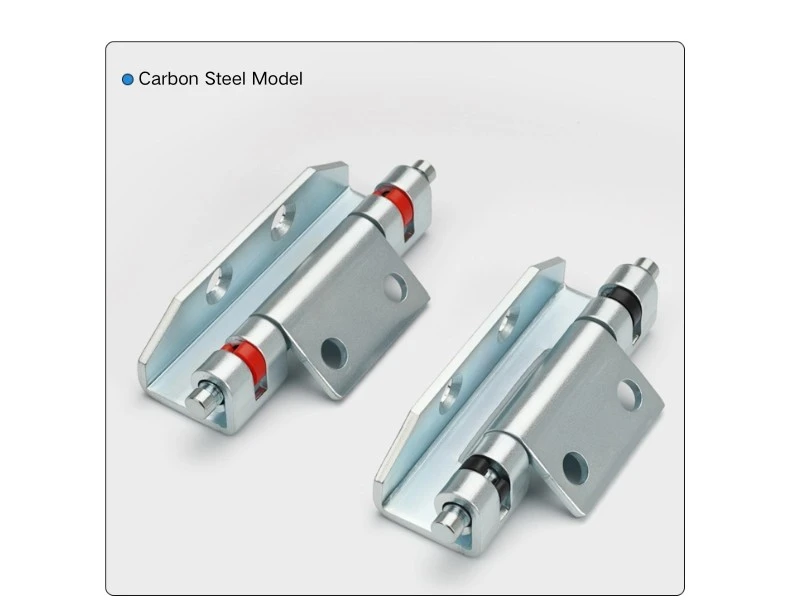

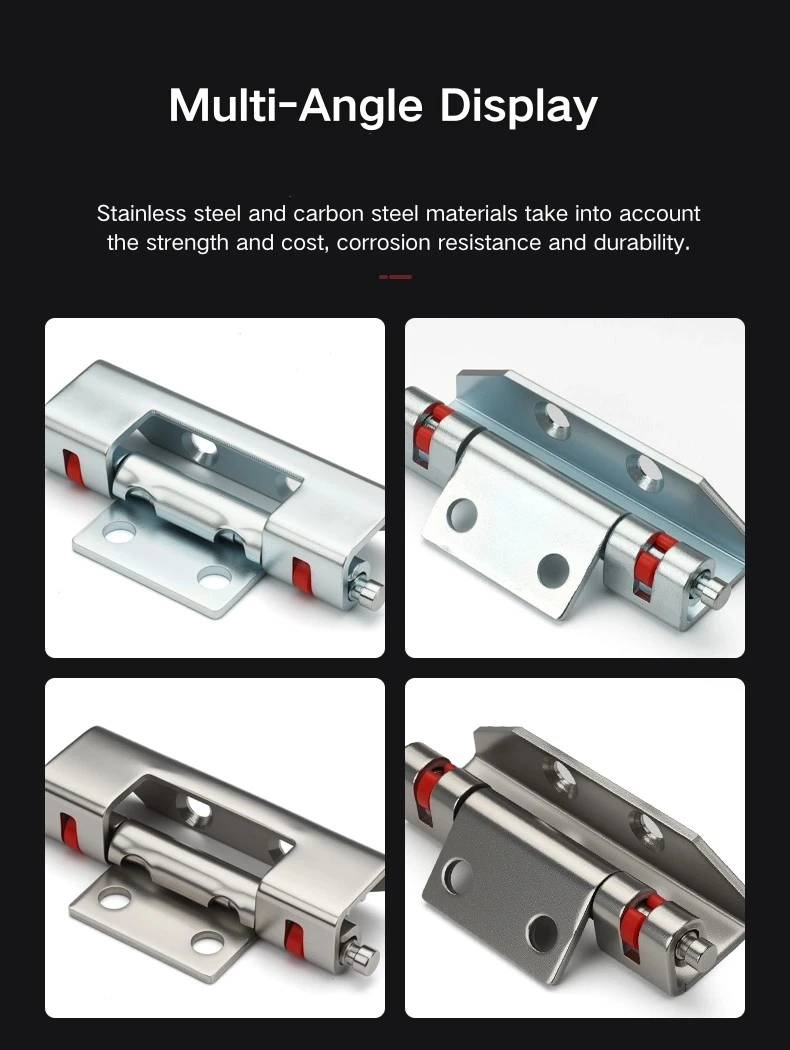

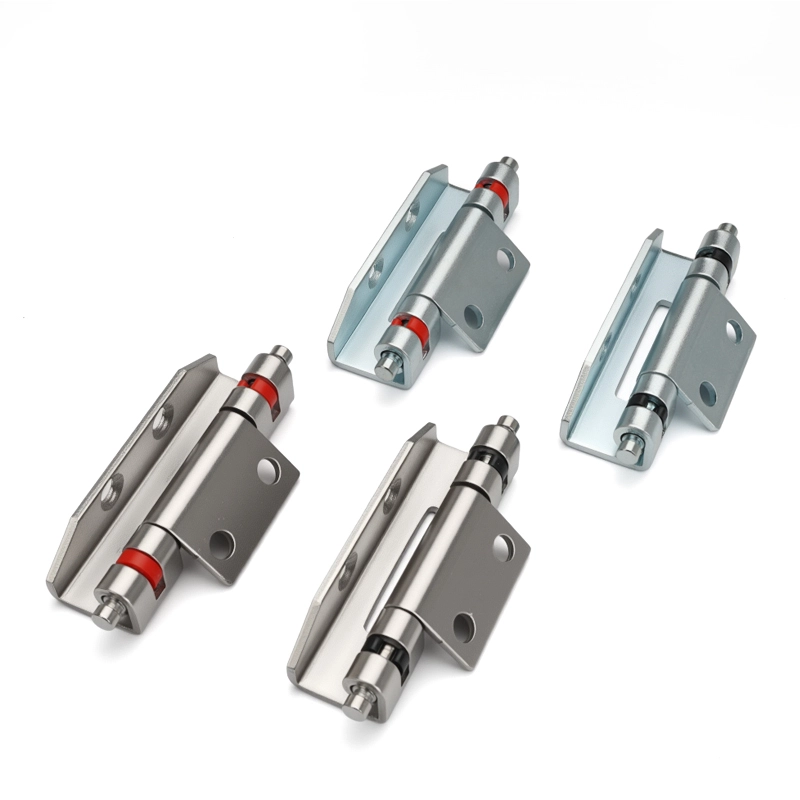

पूर्ण रूपमा लुकाइएको स्टेनलेस स्टील हिंग कार्बन स्टील र स्टेनलेस स्टीलमा उपलब्ध छ, दुवै सामग्रीहरूमा कालो वा रातो क्ल्याम्प रङको साथ - कुल चार संस्करणहरू। स्टेनलेस स्टील संस्करण आर्द्र ठाउँहरू, बाहिरी स्थापनाहरू, वा वातावरण जहाँ समयसँगै जंग प्रतिरोधको महत्त्व हुन्छ, संलग्नहरूका लागि राम्रो फिट हुन्छ। कार्बन स्टील सुक्खा इनडोर क्याबिनेट अनुप्रयोगहरू जहाँ समाप्त आवश्यकताहरू अधिक मानक छन्।

पूर्ण रूपमा लुकाइएको स्टेनलेस स्टीलको कालोमा रहेको क्ल्याम्प रङ - कालो वा रातो - एक कस्मेटिक भिन्नता हो जुन दुई बीचको सामग्री वा लोड क्षमतामा कुनै भिन्नता छैन। रातो क्ल्याम्पहरू कहिलेकाहीँ विशिष्ट क्याबिनेट लाइनहरूमा भिजुअल सूचकको रूपमा वा बहु-ढोका घेराहरूमा काज स्थितिहरू फरक गर्न प्रयोग गरिन्छ; कालो क्ल्याम्पहरू अधिक सामान्य पूर्वनिर्धारित हुन्। कुनै पनि तरिका, प्रदर्शन समान छ।

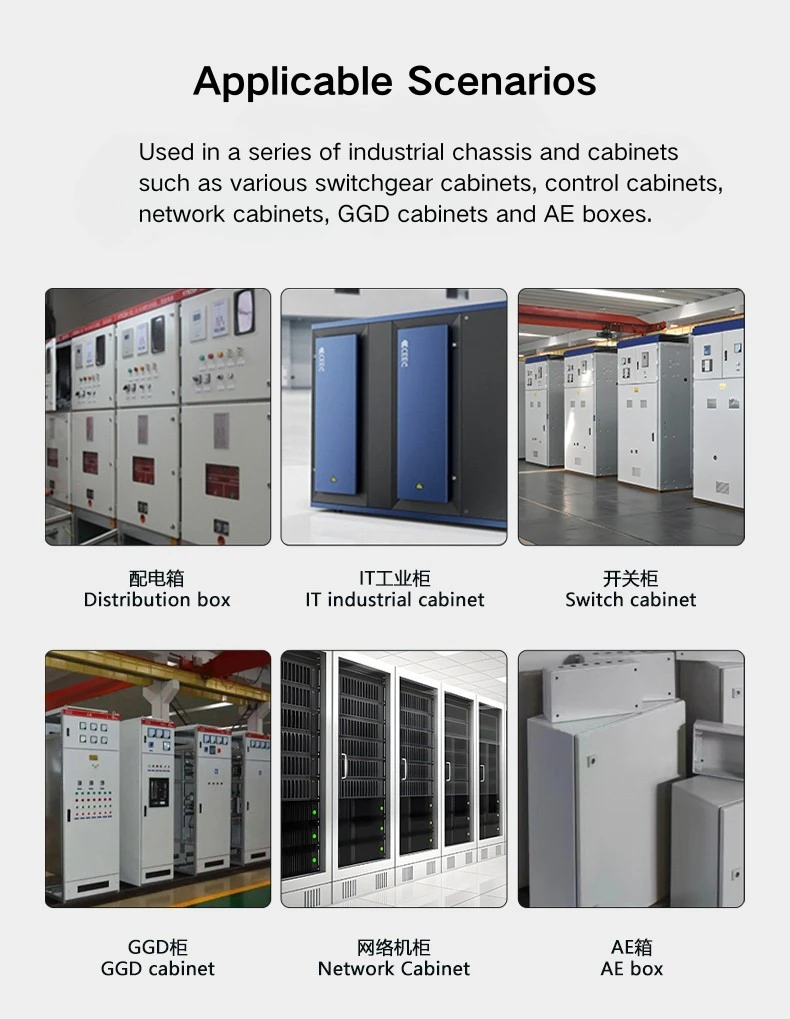

आवेदन परिदृश्यहरू

पूर्ण रूपमा लुकाइएको स्टेनलेस स्टील हिंग वितरण क्याबिनेटहरू, नियन्त्रण उपकरणहरू, र स्विचगियर प्यानलहरूमा प्रयोग गरिन्छ जहाँ फ्लश, हार्डवेयर-रहित ढोकाको बाहिरी भाग आवश्यक हुन्छ। पूर्ण रूपमा लुकाइएको प्रोफाइलले ढोका बन्द हुँदा कब्जालाई नजरबाट टाढा राख्छ, जुन दृश्य स्थानहरूमा स्थापित क्याबिनेटहरू उपयुक्त हुन्छ — सर्भर कोठा, नियन्त्रण कोठा, वा सार्वजनिक उपयोगिता ठाउँहरू — जहाँ पर्दाफास गरिएको काज हार्डवेयर ठाउँबाट बाहिर देखिन्छ।

रित्तल क्याबिनेट फ्रेमहरूसँग अनुकूलताले पूर्ण रूपमा लुकाइएको स्टेनलेस स्टील हिङ्गलाई त्यो फ्रेम प्रणालीसँग पहिले नै काम गर्ने निर्माताहरू वा इन्टिग्रेटरहरूको लागि सीधा ड्रप-इन विकल्प बनाउँछ। स्टेनलेस स्टील भेरियन्टले बाहिरी वा उच्च आर्द्रता घेराहरूको जंग आवश्यकताहरू ह्यान्डल गर्दछ, र कार्बन स्टील विकल्पले मानक इनडोर वितरण क्याबिनेट निर्माणको ठूलो भागलाई समेट्छ जहाँ लागत र वातावरणीय अवस्था दुबै मध्यम हुन्छन्।

FAQ

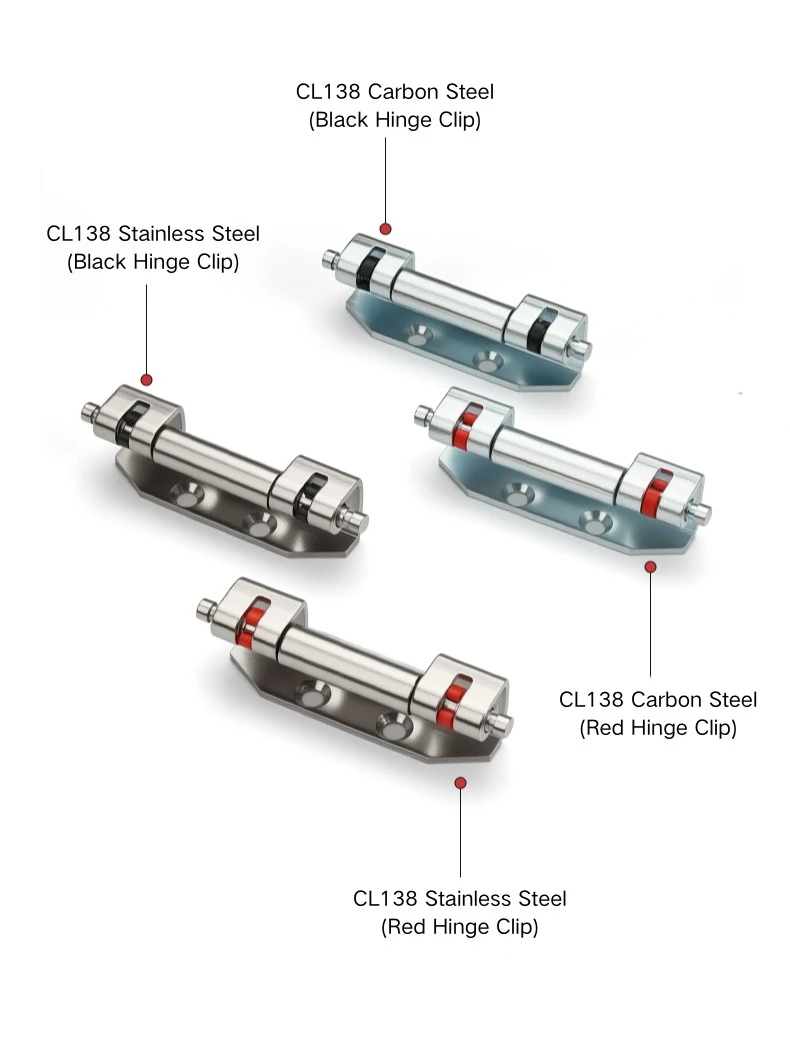

Q1: CL138 को लागि कुन संस्करणहरू उपलब्ध छन्?

CL138 चार भेरियन्टहरूमा आउँछ: कालो क्ल्याम्पको साथ कार्बन स्टील, रातो क्ल्याम्पको साथ कार्बन स्टील, कालो क्ल्याम्पको साथ स्टेनलेस स्टील, र रातो क्ल्याम्पको साथ स्टेनलेस स्टील। क्ल्याम्प रंग कस्मेटिक मात्र हो - त्यहाँ कालो र रातो बीच कुनै कार्यात्मक भिन्नता छैन।

Q2: CL138 को खोल्ने कोण के हो?

CL138 लुकाइएको काज 90° मा खुल्छ, जसले वितरण क्याबिनेट र कन्ट्रोल एन्क्लोजर ढोकाहरूको लागि मानक पहुँच आवश्यकताहरू समावेश गर्दछ।

Q3: CL138 कसरी स्थापित छ?

CL138 लाई वेल्ड गरिएको छ — क्याबिनेट निर्माणको क्रममा माउन्टिङ प्लेटलाई ढोकाको प्यानलमा वेल्ड गरिएको छ, र काजको शरीरले फ्रेम च्यानललाई संलग्न गर्दछ। यस मोडेलको लागि कुनै पेंच-माउन्ट विकल्प छैन।

Q4: के CL138 Rittal क्याबिनेटहरूसँग उपयुक्त छ?

हो, CL138 लुकाइएको काज रित्तल क्याबिनेट फ्रेमहरूसँग उपयुक्त छ। काज च्यानल संलग्नता ज्यामिति Rittal फ्रेम प्रोफाइल अनुरूप छ।

Q5: क्ल्याम्प रंगहरूले के संकेत गर्छ?

कालो र रातो क्ल्याम्पहरू रङ भेरियन्टहरू मात्र हुन् — सामग्री र लोड क्षमता दुवैका लागि समान छन्। रातो कहिले काँही काज स्थिति वा क्याबिनेट रेखाहरू फरक गर्न दृश्य सूचकको रूपमा प्रयोग गरिन्छ; कालो अधिक सामान्य पूर्वनिर्धारित विकल्प हो।

Q6: मैले बाहिरी घेराहरूको लागि कुन सामग्री छनौट गर्नुपर्छ?

CL138 को स्टेनलेस स्टील संस्करण बाहिरी घेरा, आर्द्र वातावरण, वा स्थापनाहरूको लागि सही छनोट हो जहाँ जंग प्रतिरोध दीर्घकालीन आवश्यकता हो। कार्बन स्टील मानक इनडोर वितरण क्याबिनेट आवेदन सूट।
