वितरण प्यानल हटाउन योग्य काज

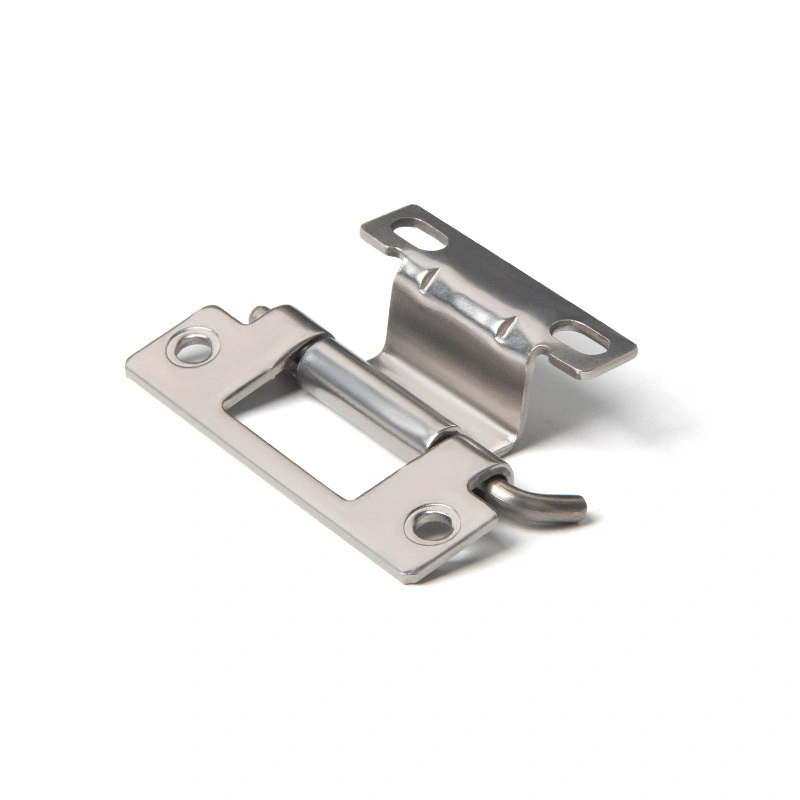

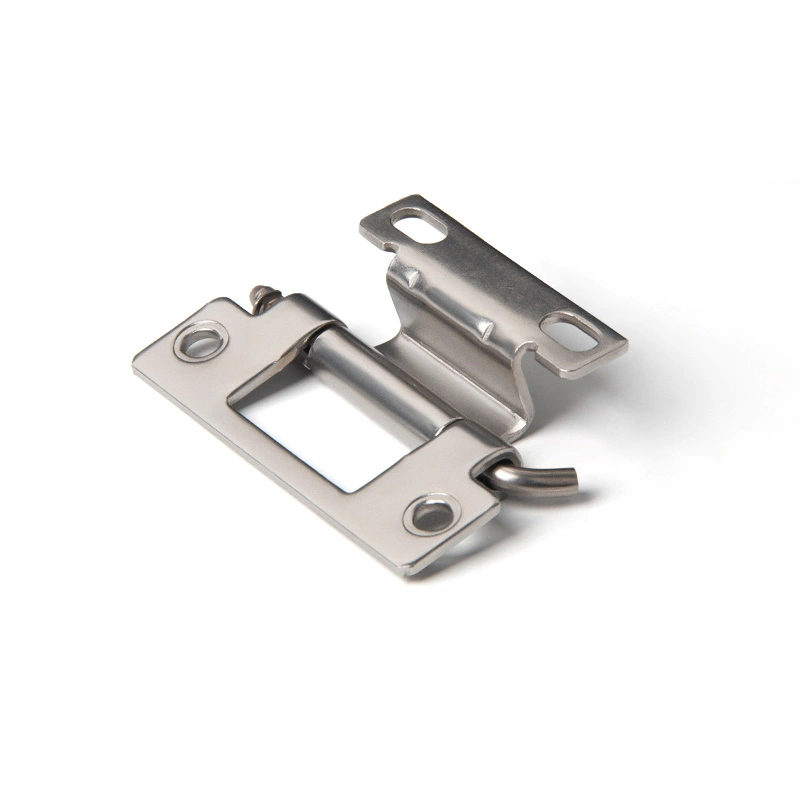

मात्रामा Yitai Lock बाट नियन्त्रण क्याबिनेट हार्डवेयर सोर्सिङ गर्नेहरूका लागि, डिस्ट्रिब्युसन प्यानल हटाउन सकिने Hinge CL250 श्रृङ्खला अर्डर गर्नु अघि मोडेलहरूमा तुलना गर्न लायक छ, किनकि संरचनात्मक डिजाइन एकरूप छ तर आयामहरू मोडेलहरू बीच भिन्न हुन्छन्। हटाउन सकिने डिजाइनको मतलब एक पटक स्थापना गरिसकेपछि ढोकालाई उपकरणहरू बिना नै उठाउन सकिन्छ, जुन असेंबली लाइनहरू र फिल्ड मर्मतसम्भारको लागि व्यावहारिक सुविधा हो। दुबै स्थापना विधिहरू - स्क्रू र वेल्ड - समर्थित छन्, त्यसैले काज परिमार्जन बिना धेरै निर्माण कार्यप्रवाहहरूमा फिट हुन्छ।

मोडेल विकल्प र आयामहरू

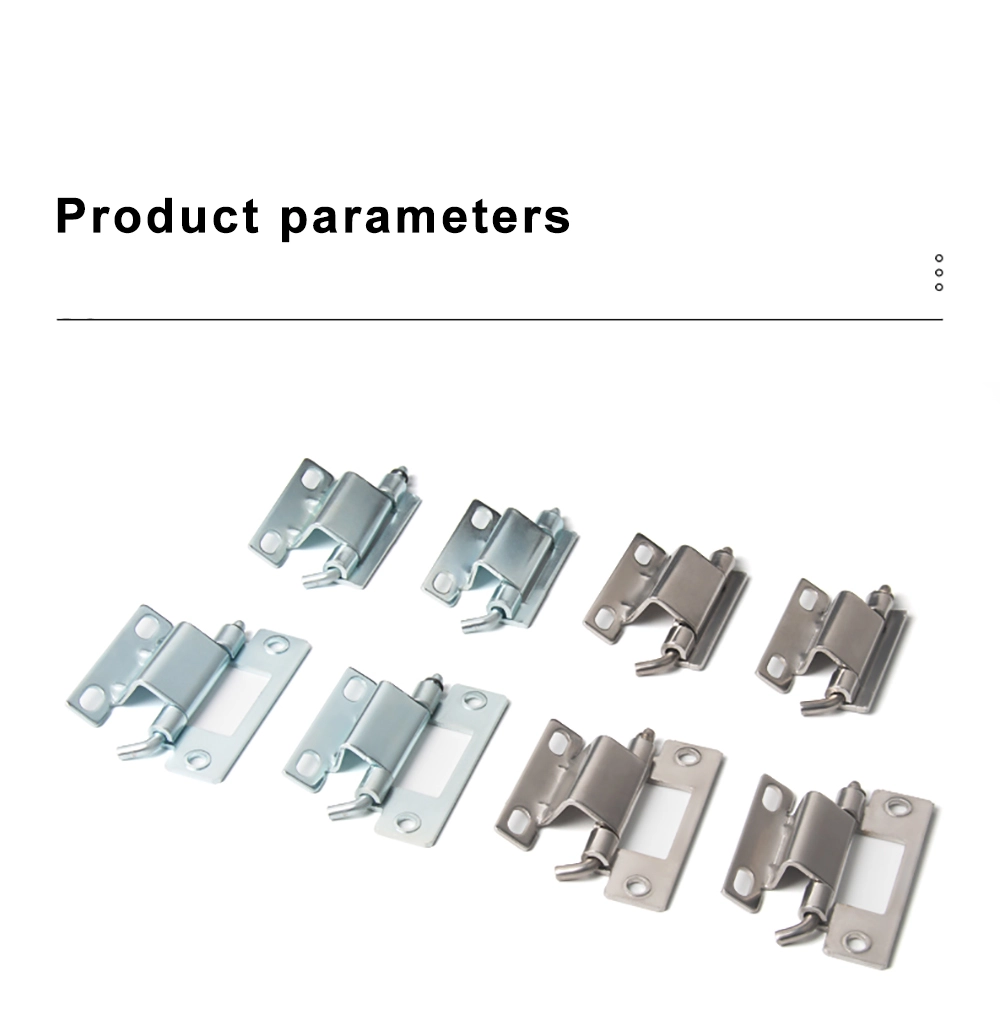

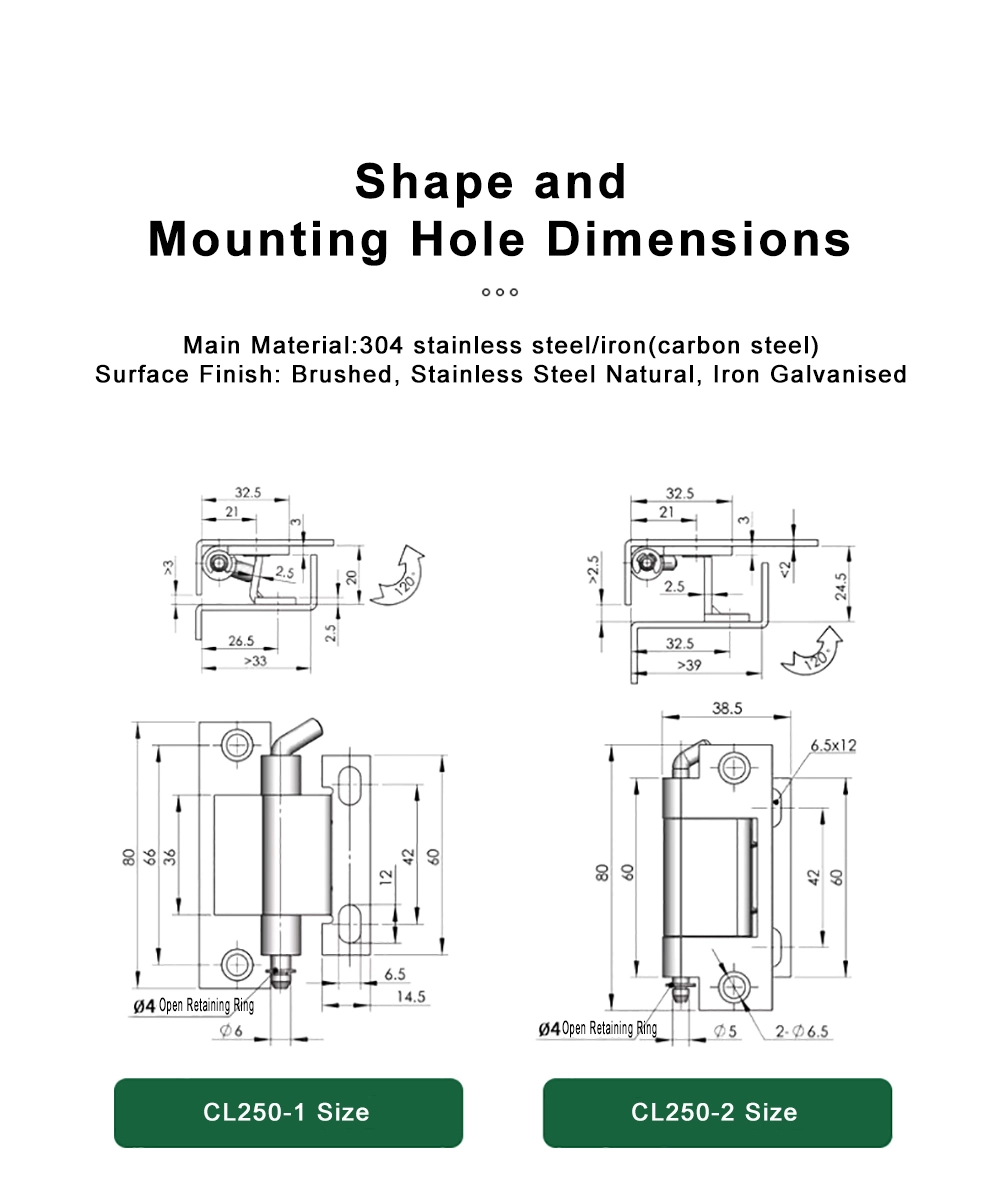

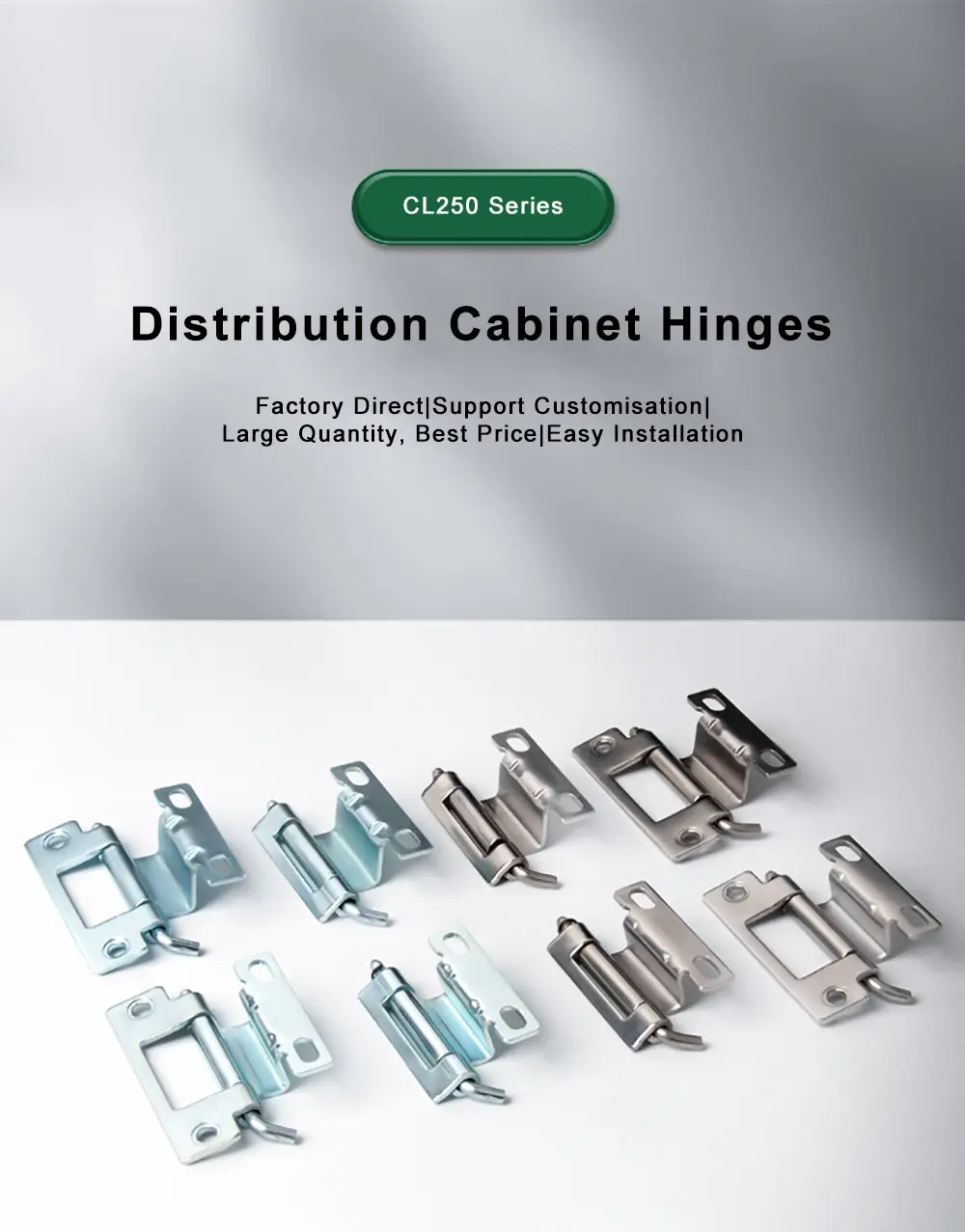

वितरण प्यानल हटाउन सकिने Hinge CL250 शृङ्खलाले एउटै आधारभूत संरचना तर फरक आकारका चार मोडेलहरू समेट्छ। CL250-1 सँग 80 मिमीको समग्र उचाइ छ जसको काज शरीर 66 मिमी छ, कुल गहिराई 33 मिमी छ, र ब्यारेल व्यास Φ6 मिमी छ। CL250-2 ले 80 mm समग्र उचाइ साझा गर्दछ र 60 mm बडी लम्बाइ, 39 mm वा बढीको गहिराई र Φ5 mm ब्यारेल प्रयोग गर्दछ जसमा दुई Φ6.5 mm माउन्टिंग प्वालहरू 6.5 × 12 mm को दूरीमा राखिएको छ।

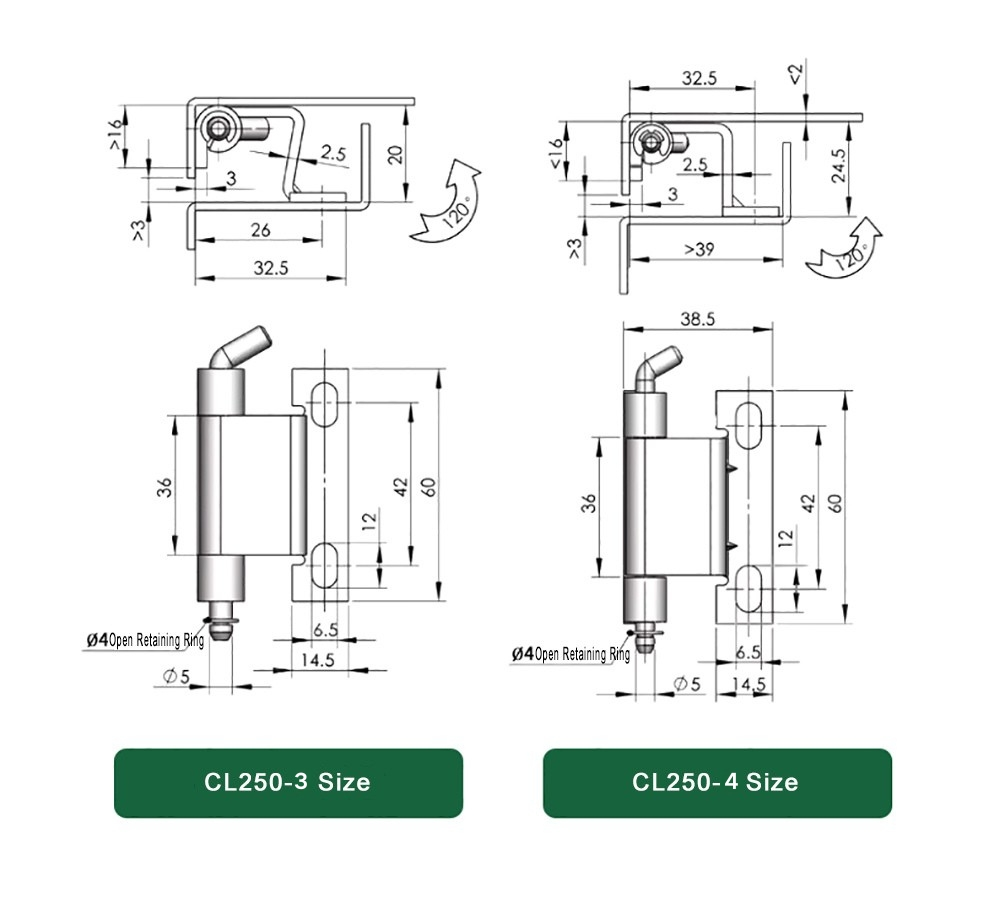

CL250-3 र CL250-4 वितरण प्यानल हटाउन सकिने काज दायरामा थप कम्प्याक्ट विकल्पहरू हुन्। दुबैको काज शरीरको उचाइ 36 मिमी र 60 मिमीको समग्र उचाइ छ, 14.5 मिमी आधार चौडाइ र Φ5 मिमी ब्यारेलको साथ। CL250-3 को 32.5 mm को गहिराई छ जबकि CL250-4 38.5 mm मा जान्छ। सबै चार मोडेलहरूले पिनलाई ठाउँमा सुरक्षित गर्न Φ4 खुला रिटेनिङ रिङ प्रयोग गर्छन्।

रडका प्रकार र खोल्ने कोण

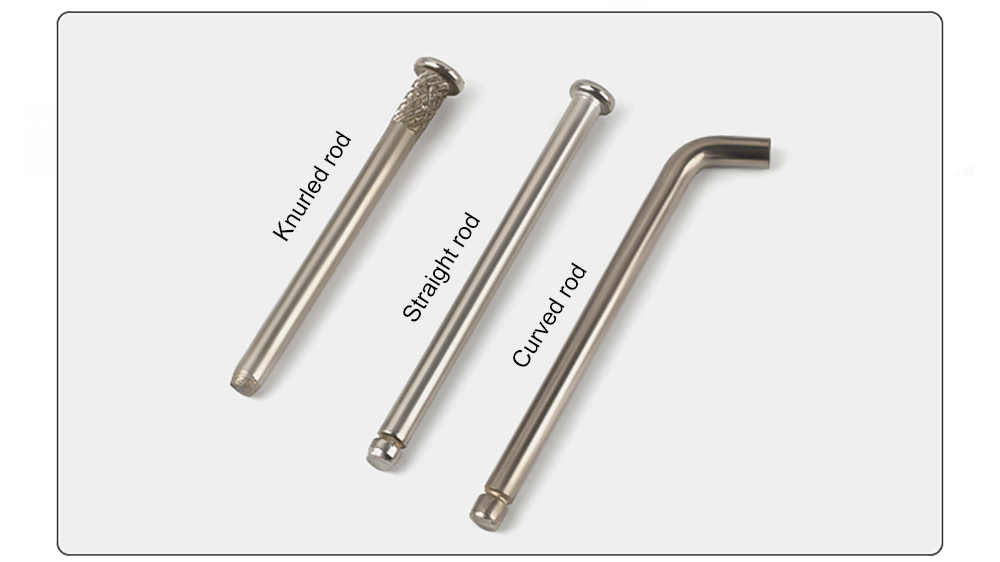

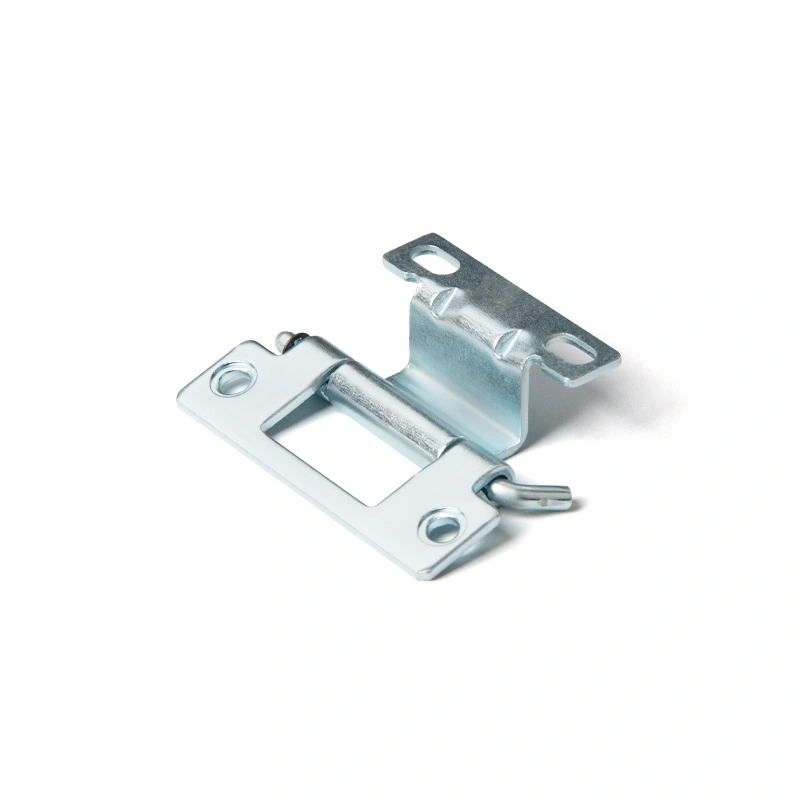

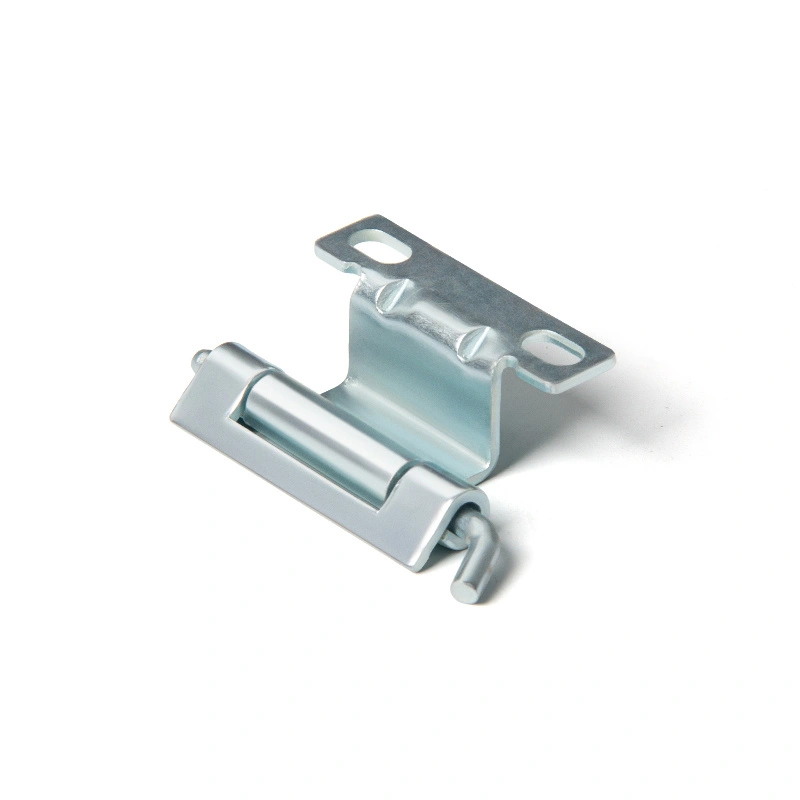

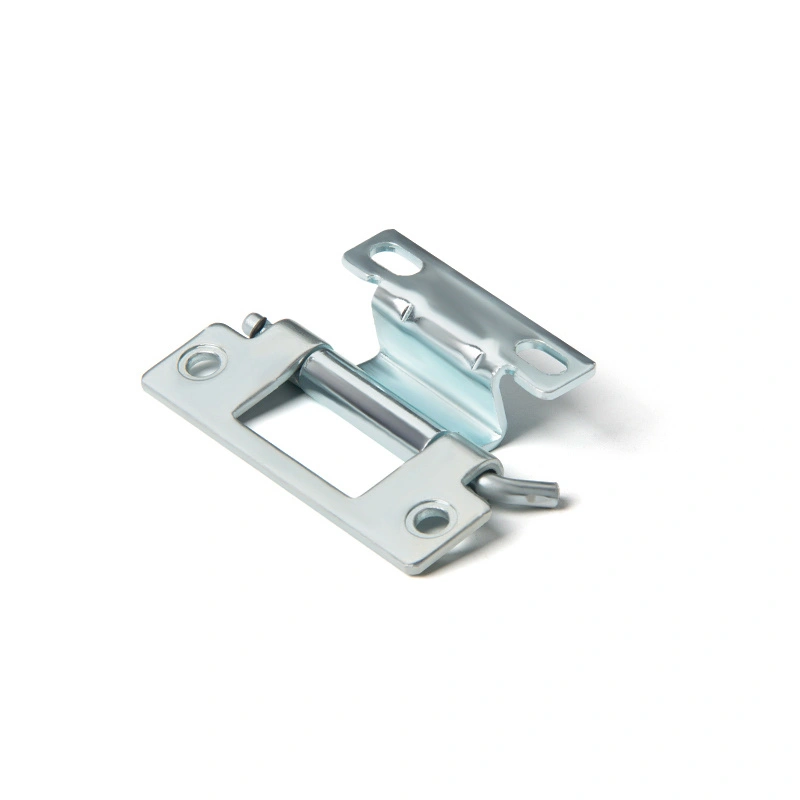

डिस्ट्रिब्युसन प्यानल रिमुभेबल हिङ्जमा थप व्यावहारिक विवरणहरूमध्ये एउटा तीनवटा रड प्रकारहरूको छनोट हो: घुँडा, सीधा र घुमाउरो। नर्ल्ड रडले पिनमा ग्रिप बनावट थप्छ, जसले कम्पन अन्तर्गत ढिलो हुन प्रतिरोध गर्न मद्दत गर्दछ। सीधा रड मानक विकल्प हो र सबै भन्दा सामान्य संलग्न अनुप्रयोगहरू सूट गर्दछ। घुमाउरो रडलाई हातले पिन हटाउन सजिलो बनाउनको लागि आकार दिइएको छ, जुन काजलाई बारम्बार वा टाइट ठाउँहरूमा पहुँच गर्न उपयोगी हुन सक्छ।

डिस्ट्रिब्युसन प्यानल रिमुभेबल हिङ्जमा रहेका सबै रडका प्रकारहरू एउटै Φ4 ओपन रिटेनिङ रिङसँग काम गर्छन् जसले एकपटक बसेपछि पिन लक गर्छ। सम्पूर्ण CL250 शृङ्खलामा खोल्ने कोण लगभग 120° छ, जसले पूर्ण 180° स्विङको आवश्यकता बिना धेरै क्याबिनेट ढोका पहुँच आवश्यकताहरूको लागि पर्याप्त क्लियरेन्स दिन्छ।

स्थापना र माउन्टिङ

डिस्ट्रिब्युसन प्यानल रिमुभेबल हिन्जले दुई स्थापना विधिहरूलाई समर्थन गर्दछ - स्क्रू माउन्टिङ र वेल्डिङ - जसको मतलब यो दुवै फेब्रिकेटेड शीट मेटल एन्क्लोजरहरू र बोल्ट-सँगै क्याबिनेट एसेम्बलीहरूमा प्रयोग गर्न सकिन्छ। स्क्रू माउन्ट गर्नका लागि, CL250-1 ले एकल Φ6.5 mm स्लट प्रयोग गर्दछ, जबकि CL250-2 र CL250-3/4 मोडेलहरूले अंडाकार स्लटहरू वा दोहोरो प्वालहरू प्रयोग गर्दछ जसले स्थापनाको क्रममा केही स्थितिगत समायोजनलाई अनुमति दिन्छ।

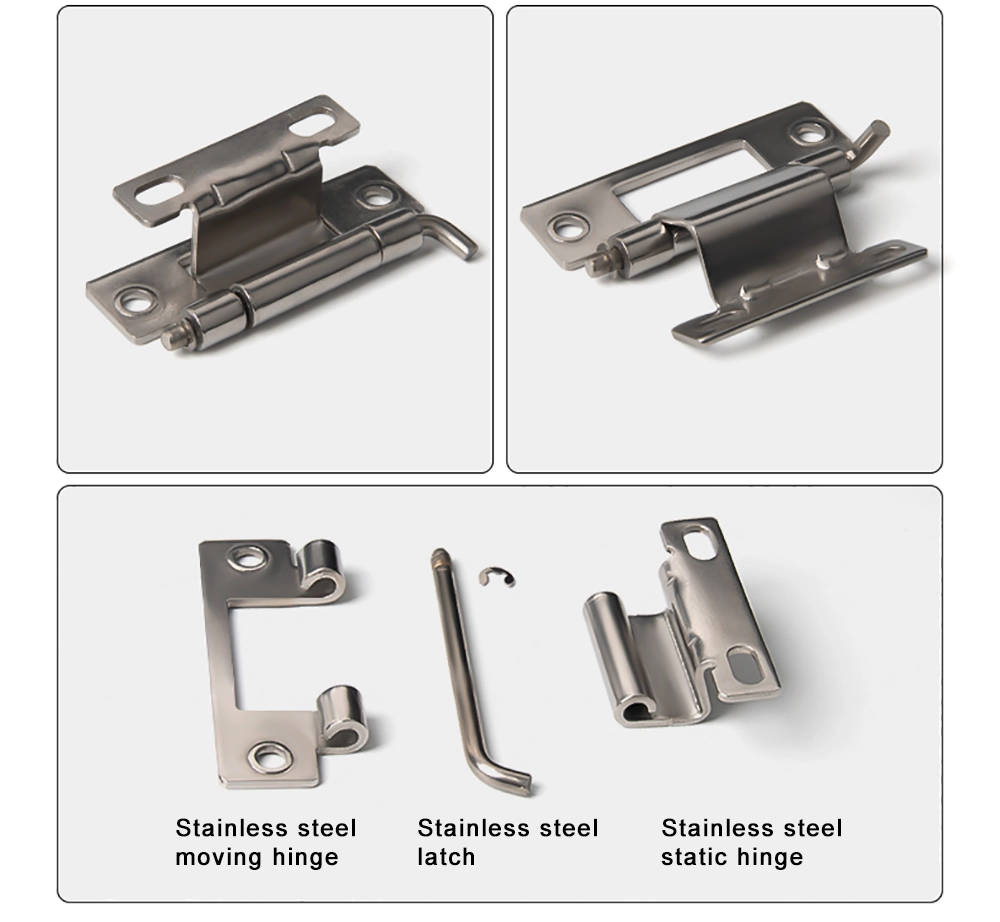

एक पटक स्थापना भएपछि, वितरण प्यानल हटाउन सकिने काजले पिन तानेर ढोकाको पात हटाउन अनुमति दिन्छ — कुनै उपकरणहरू आवश्यक पर्दैन। यसले तारहरू पहुँच वा आन्तरिक मर्मतसम्भारको लागि आवधिक ढोका हटाउन आवश्यक पर्ने घेराहरूमा राम्रोसँग उपयुक्त बनाउँछ। रिटेनिङ रिङले नियमित प्रयोगको क्रममा पिनलाई ढिलो काम गर्नबाट रोक्छ, त्यसैले अप्रत्याशित रूपमा मध्य सञ्चालनमा ढोका बन्द हुने कुनै जोखिम हुँदैन।

आवेदन परिदृश्यहरू

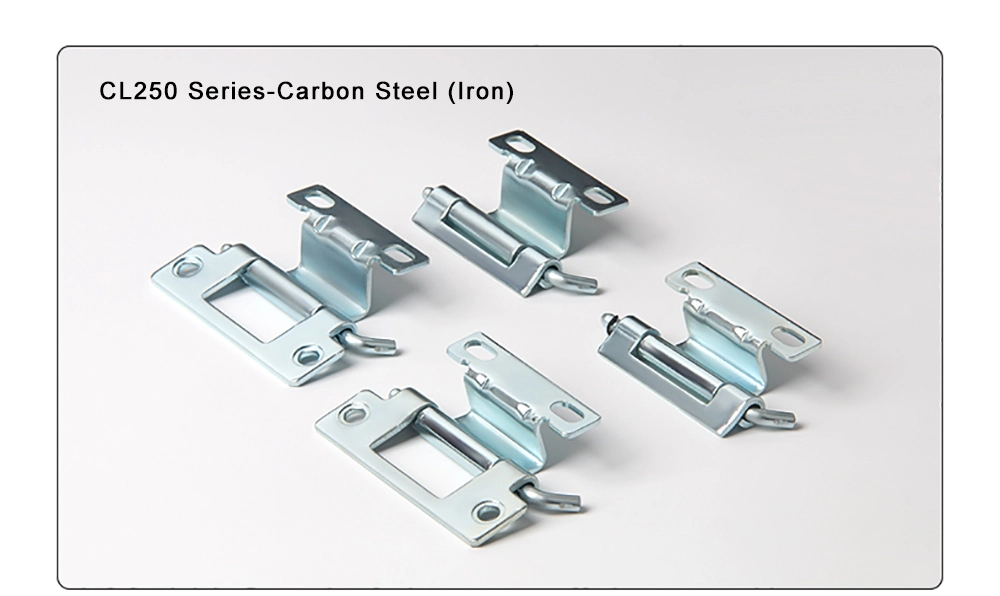

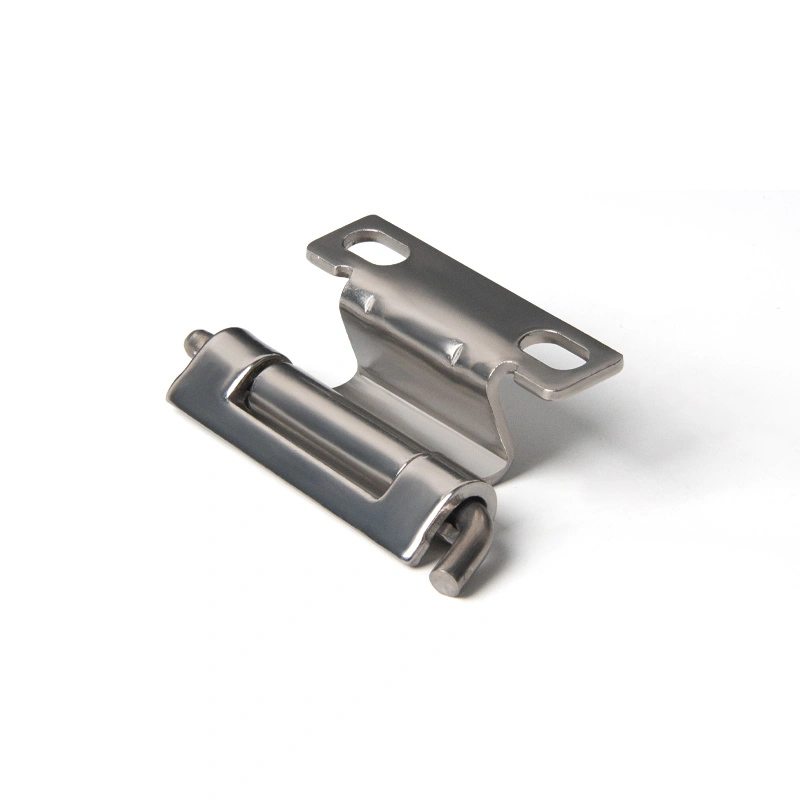

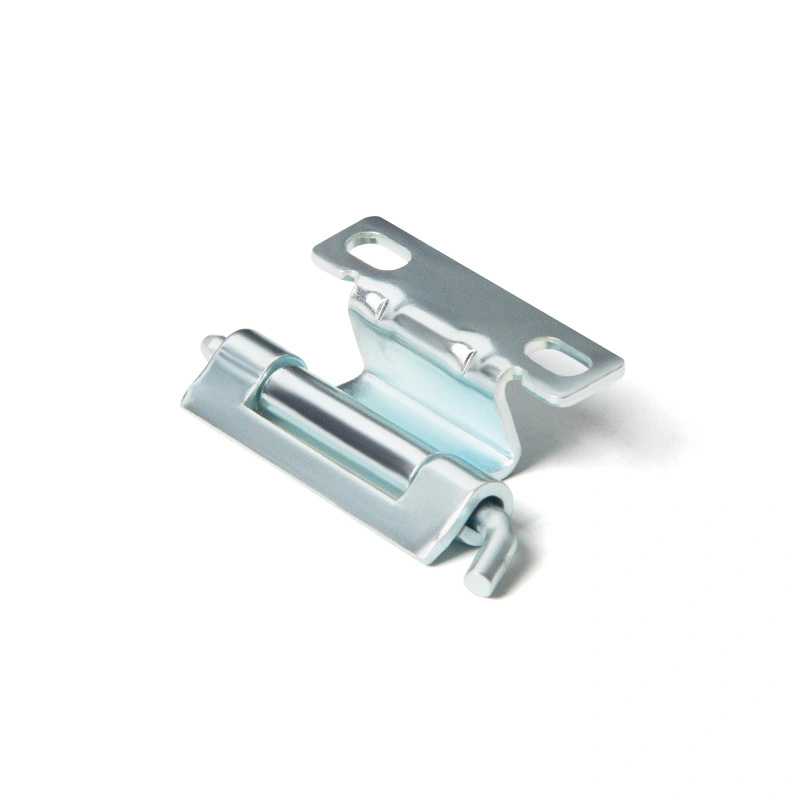

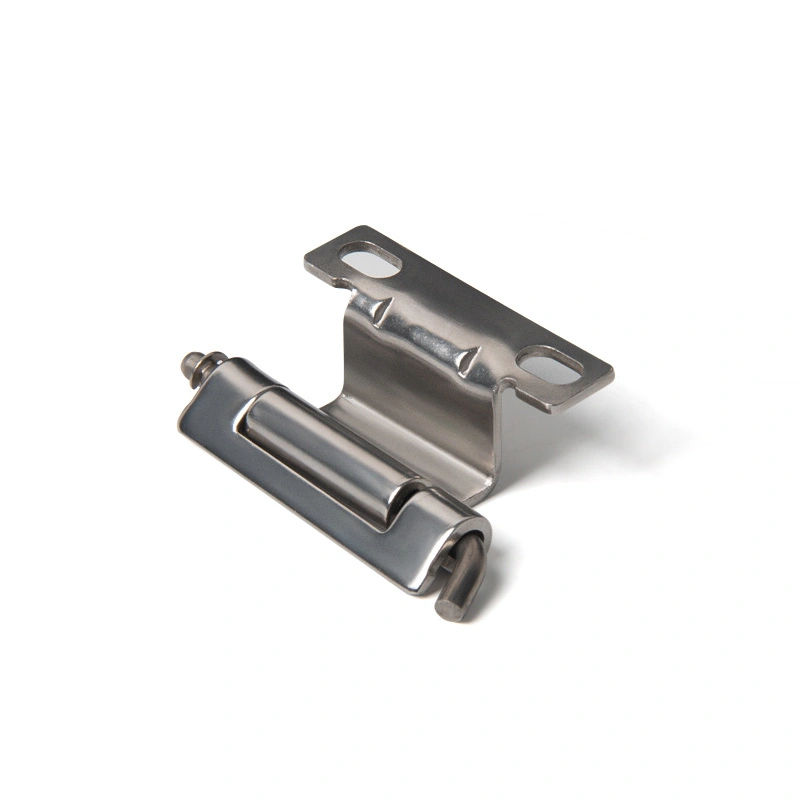

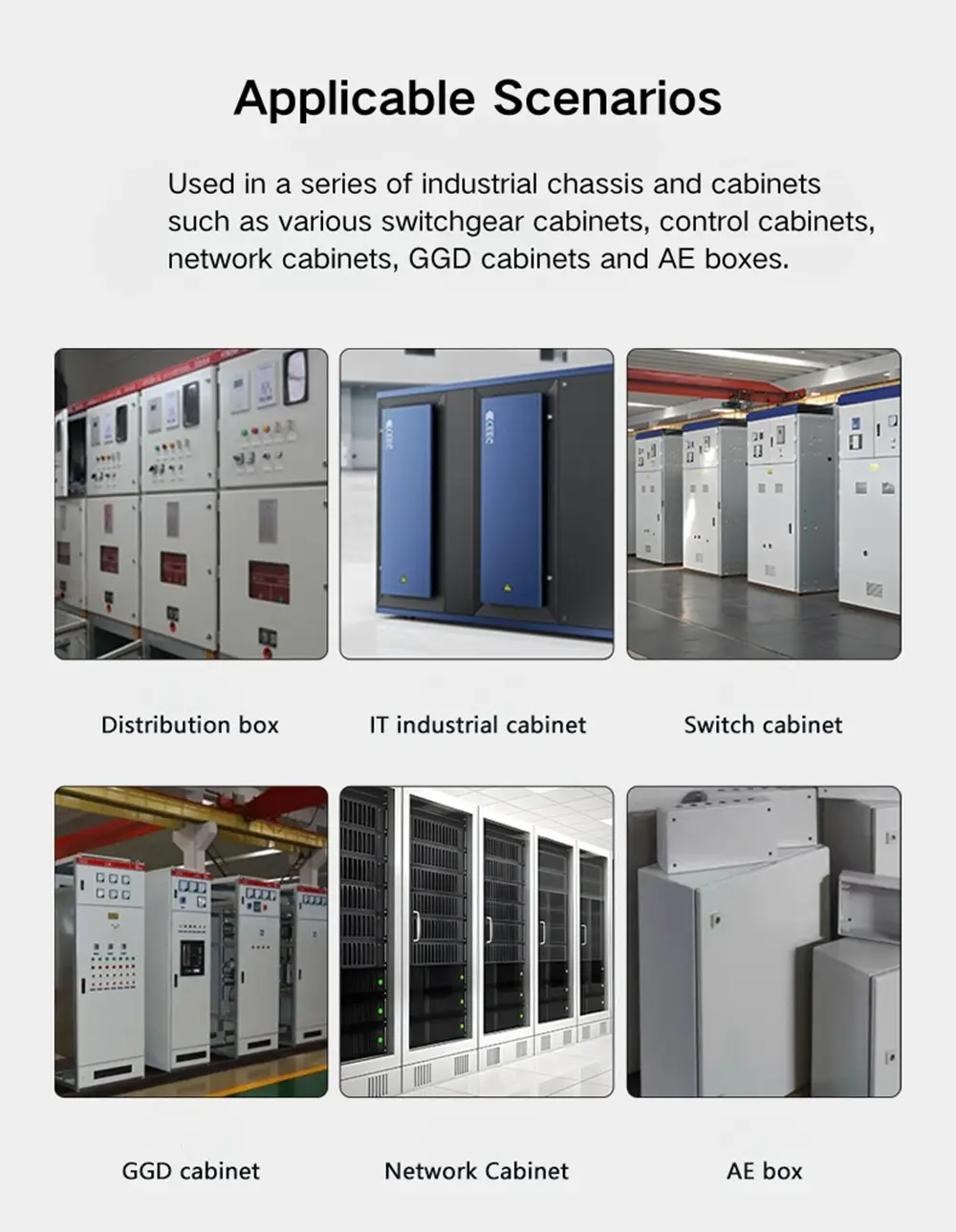

डिस्ट्रिब्युसन प्यानल रिमुभेबल हिन्ज प्राय: वितरण बाकस, क्याबिनेटको ढोका र औद्योगिक उपकरणको घेरामा देखिन्छ — जहाँ पनि फ्रेमलाई नभत्काइ नै ढोका सफासँग आउन आवश्यक हुन्छ। अधिकांश स्थापनाहरूमा प्यानल भित्री भागहरूमा सहज पहुँचको लागि 120° ओपनिङ कोण पर्याप्त छ, र दुवै स्क्रू माउन्टिङ र वेल्डिङ समर्थित भएकाले, यो कुनै पनि समायोजन बिना धेरै क्याबिनेट निर्माण सेटअपहरूमा फिट हुन्छ। सामग्रीको पक्षमा, जस्ता-प्लेटेड कार्बन स्टिल वितरण प्यानल हटाउन सकिने हिंग्ज सुक्खा अवस्थाहरूमा मानक छ। 304 स्टेनलेस स्टील संस्करण बाहिरी स्विचगियर, तटीय स्थापनाहरू, वा क्याबिनेटले समयसँगै नमी वा क्षरणको सामना गर्न जाँदै गरेको ठाउँको लागि उत्तम छनोट हो। 304 स्टेनलेस स्टील संस्करण बाहिरी स्विचगियर, तटीय स्थापनाहरू, वा कुनै पनि अनुप्रयोग जहाँ एन्क्लोजर वा आर्द्रता समय भन्दा बढी छ।

FAQ

Q1: CL250 श्रृंखलामा कुन मोडेलहरू समावेश छन्?

CL250 श्रृंखलाले चार मोडेलहरू समावेश गर्दछ: CL250-1, CL250-2, CL250-3, र CL250-4। सबैले समान संरचनात्मक डिजाइन र खोल्ने कोण साझा गर्छन् — तिनीहरू बीचको भिन्नताहरू आकार र माउन्टिंग होल कन्फिगरेसनमा छन्। तपाईंको ढोका प्यानल आयाम र लोड आवश्यकताहरूको आधारमा चयन गर्नुहोस्।

Q2: CL250 काज को खोल्ने कोण के हो?

सबै चार CL250 मोडेलहरू लगभग 120° मा खुला छन्। यो मोडेल आकार वा सामग्रीको पर्वाह नगरी पूर्ण श्रृंखलामा एकरूप हुन्छ।

Q3: कुन रड प्रकारहरू उपलब्ध छन्?

CL250 काज तीन प्रकारका रडहरूसँग उपलब्ध छ: नर्ल्ड, सीधा, र घुमाउरो। कम्पन अन्तर्गत ढिलो हुन प्रतिरोध गर्ने डण्डीहरू; सीधा रडहरू मानक विकल्प हुन्; घुमाउरो रडहरूले कडा वा बारम्बार पहुँच गरिएका स्थापनाहरूमा हातले पिन हटाउन सजिलो बनाउँदछ।

Q4: एक पटक स्थापना भएपछि पिन कसरी सुरक्षित हुन्छ?

सबै CL250 मोडेलहरूले Φ4 ओपन रिटेनिङ रिङ प्रयोग गर्दछ सामान्य प्रयोगको बेलामा हिङ्ग पिनलाई लक गर्न। पिन हातले हटाउन सकिन्छ जब ढोका हटाउन आवश्यक हुन्छ, उपकरणहरू बिना।

Q5: कुन स्थापना विधिहरू समर्थित छन्?

तपाईंको क्याबिनेट निर्माण विधिको आधारमा CL250 काज स्क्रू माउन्ट वा वेल्डिङद्वारा स्थापना गर्न सकिन्छ। माउन्टिंग होल कन्फिगरेसनहरू मोडेल अनुसार भिन्न हुन्छन् — स्लट साइज र स्पेसिङ विवरणहरूको लागि आयाम रेखाचित्रलाई सन्दर्भ गर्नुहोस्।

Q6: के सामाग्री उपलब्ध छन्?

CL250 काज जस्ता प्लेटेड कार्बन स्टील र 304 स्टेनलेस स्टील मा आउँछ। कार्बन स्टील सूट इनडोर, सुख्खा वातावरण; 304 स्टेनलेस स्टील बाहिरी घेराहरू, उच्च आर्द्रता खाली ठाउँहरू, वा संक्षारक औद्योगिक वातावरणको लागि सही विकल्प हो।
