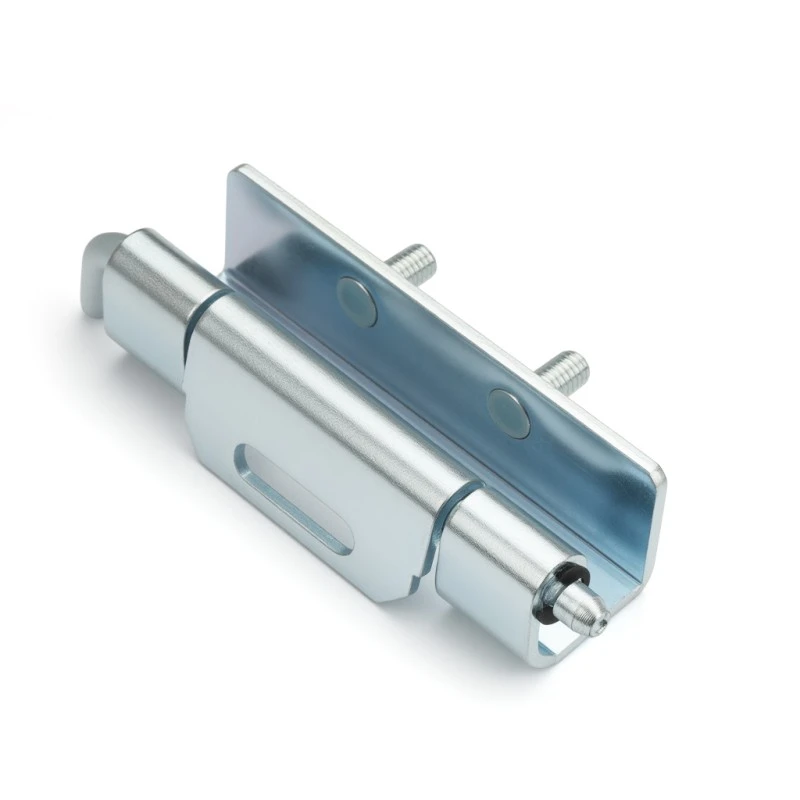

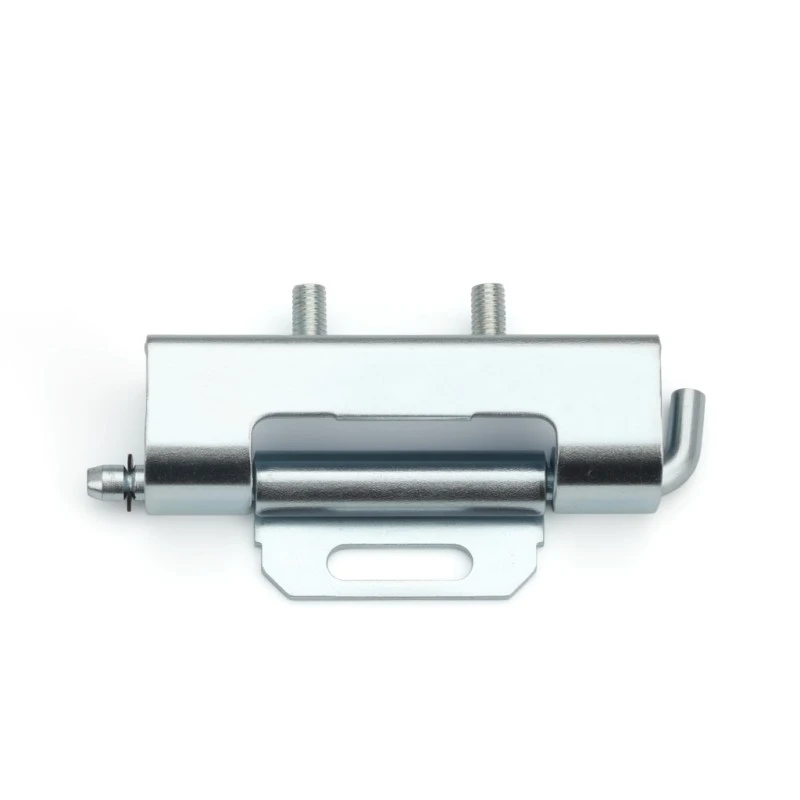

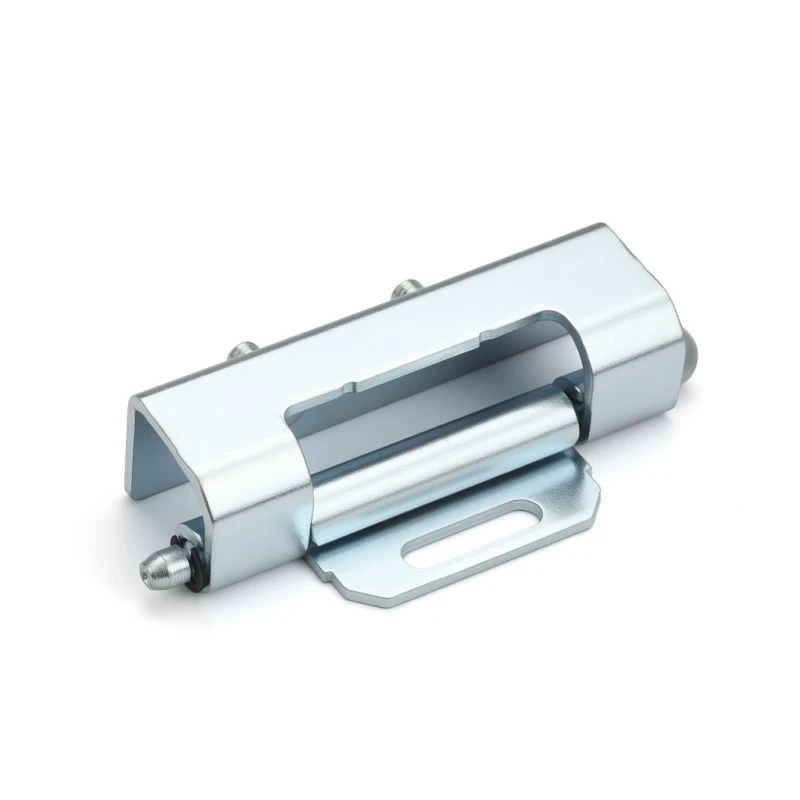

स्टडहरूसँग लुकाइएको काज

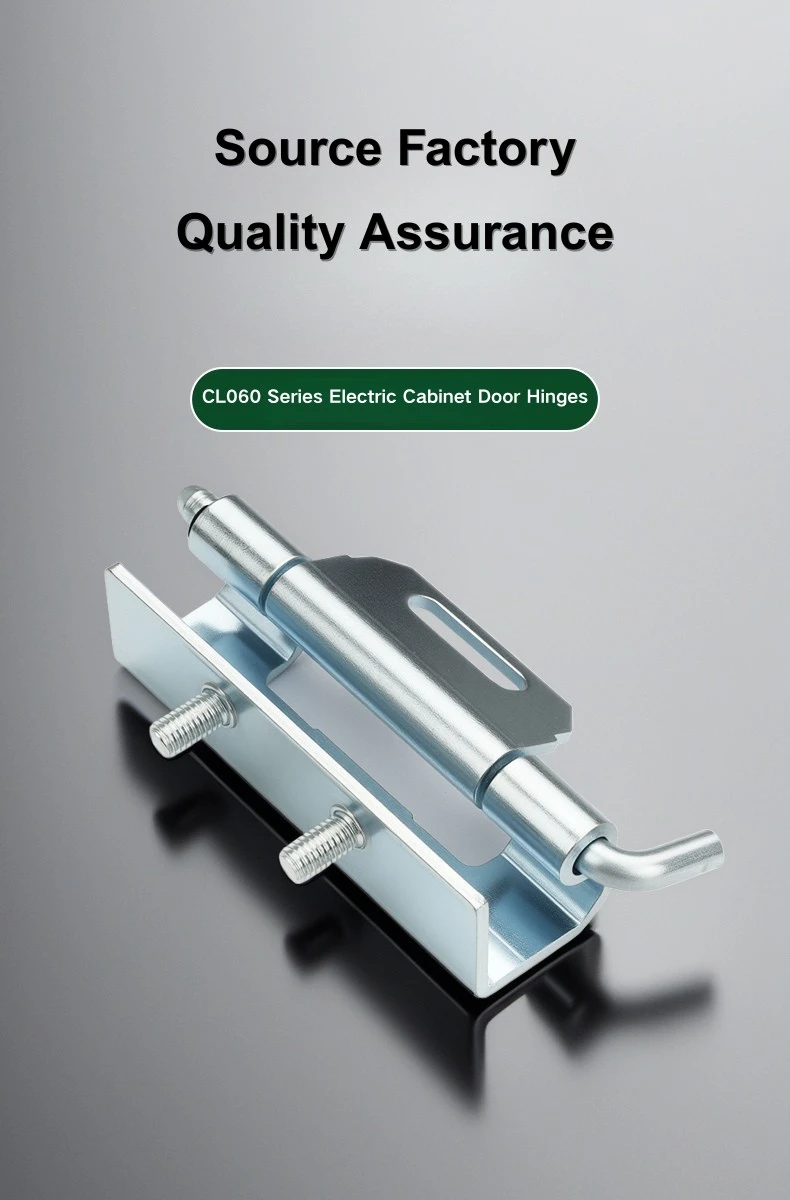

Yitai Lock बाट हटाउन सकिने एन्क्लोजर हिङ्ग्स सोर्सिङ गर्ने जो कोहीको लागि, Studs CL060 सँग लुकाइएको काजले वेल्डिङ र नट माउन्टिङ दुबै ह्यान्डल गर्छ, र स्क्रूहरू पहिले नै समावेश गरिएका छन्। माउन्टिङ पङ्क्तिमा 19.8 मिमी स्लट छ त्यसैले तपाईंले यसलाई लक गर्नु अघि स्थितिलाई राम्रोसँग ट्युन गर्न सक्नुहुन्छ — तपाईंलाई सीधा झुन्ड्याउनको लागि ढोका आवश्यक हुँदा उपयोगी। समग्र लम्बाइ 86 mm मा 70 mm काज बडी र Φ5 mm ब्यारेलको साथ आउँछ।

संरचना र आयामहरू

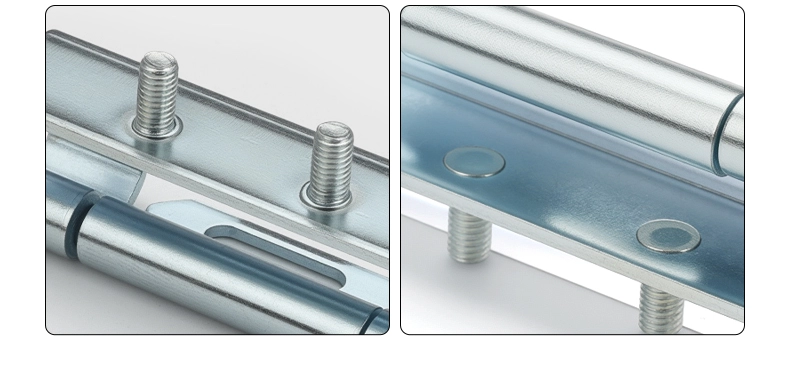

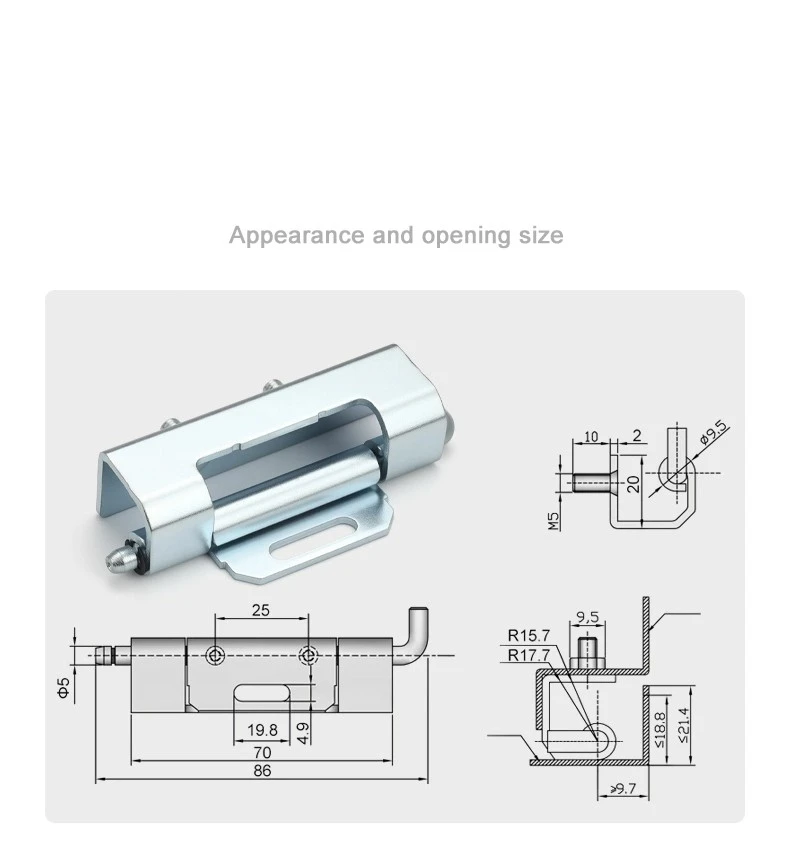

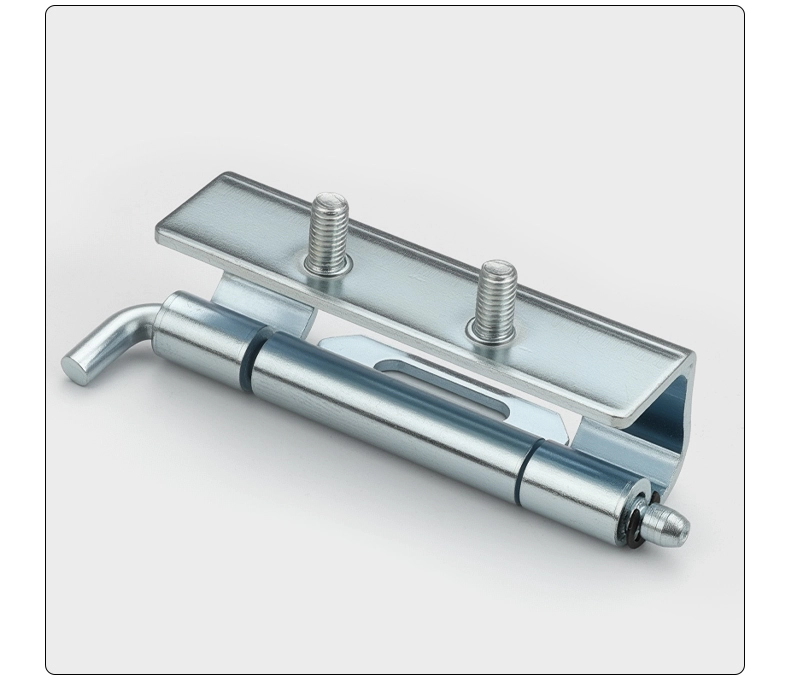

स्टडसहितको लुकाइएको हिङ्ग समग्रमा ८६ एमएम चल्छ, जसको मुख्य भागले ७० एमएम लिन्छ र बाँकी भागलाई माउन्टिङ विङले छोप्छ। ब्यारेल Φ5 mm छ, र स्टडमा आफैंमा Φ9.5 mm टाउको, 10 mm शाफ्ट, 2 mm काँध, र M5 थ्रेडिङ छ — फ्रेम च्यानल नटसँग संलग्न हुन सजिलो छ।

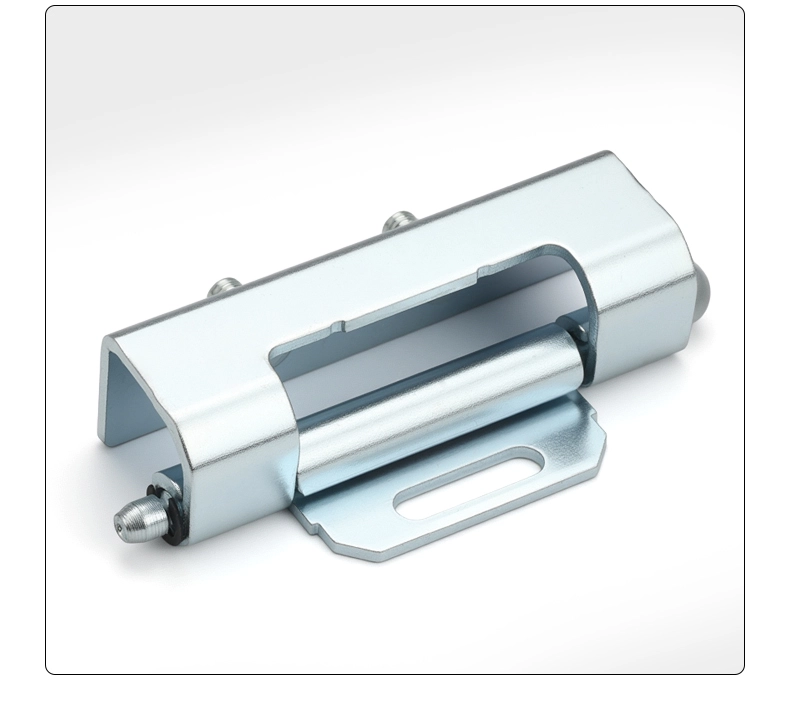

फ्रेम कम्प्याटिबिलिटीको लागि, स्टडसहितको लुकाइएको काज R15.7 देखि R17.7 मिमीको भित्री त्रिज्या, ≤18.8 मिमीको ढोका प्यानल क्लियरेन्स गहिराइ, ≤21.4 मिमीको पार्श्व पहुँच, र >9.7 मिमीको फ्रेम खोल्ने च्यानलहरूको लागि डिजाइन गरिएको छ। काजको शरीर 22.6 मिमी चौडा छ र माउन्टिङ पखेटा 25 मिमी चौडाई छ - ढोकाको अनुहारको बाहिर टाँसिएको बिना फ्रेम भित्र सफासँग बस्न पर्याप्त कम्प्याक्ट।

स्थापना र माउन्टिङ

स्टडको साथ लुकाइएको काज वेल्डिङ र नट माउन्टिङको संयोजनको साथ भित्र जान्छ। माउन्टिङ पङ्क्ति निर्माणको क्रममा ढोकाको प्यानलमा वेल्डेड हुन्छ, र स्टड एन्डले समावेश गरिएको M5 स्क्रू प्रयोग गरेर फ्रेम च्यानललाई संलग्न गर्दछ। पखेटामा रहेको 19.8 मिमी स्लटले तपाईंलाई सबै कुरालाई कडा पार्नु अघि काजको स्थिति सार्नको लागि केही ठाउँ दिन्छ, जसले ढोकाको पङ्क्तिबद्धतालाई एसेम्बलीको समयमा धेरै कम फिडली बनाउँछ।

एकचोटि यो सबै ठाउँमा फिक्स भएपछि, स्टडहरू सहितको लुकाइएको काजले अझै पनि आवश्यक पर्दा ढोका खोल्न अनुमति दिन्छ — केवल फ्रेम च्यानलबाट स्टडलाई अलग गर्नुहोस् र ढोका सित्तैमा लिफ्ट गर्नुहोस्। वेल्डेड पखेटा ढोकाको प्यानलमा स्थायी रूपमा रहन्छ, त्यसैले ढोका बन्द गर्दा काज माउन्टिङलाई असर गर्दैन। यो क्याबिनेटहरूका लागि उपयोगी सुविधा हो जसलाई तारहरू चलाउन वा आन्तरिक पहुँचको लागि ढोका हटाउन आवश्यक छ।

आवेदन परिदृश्यहरू

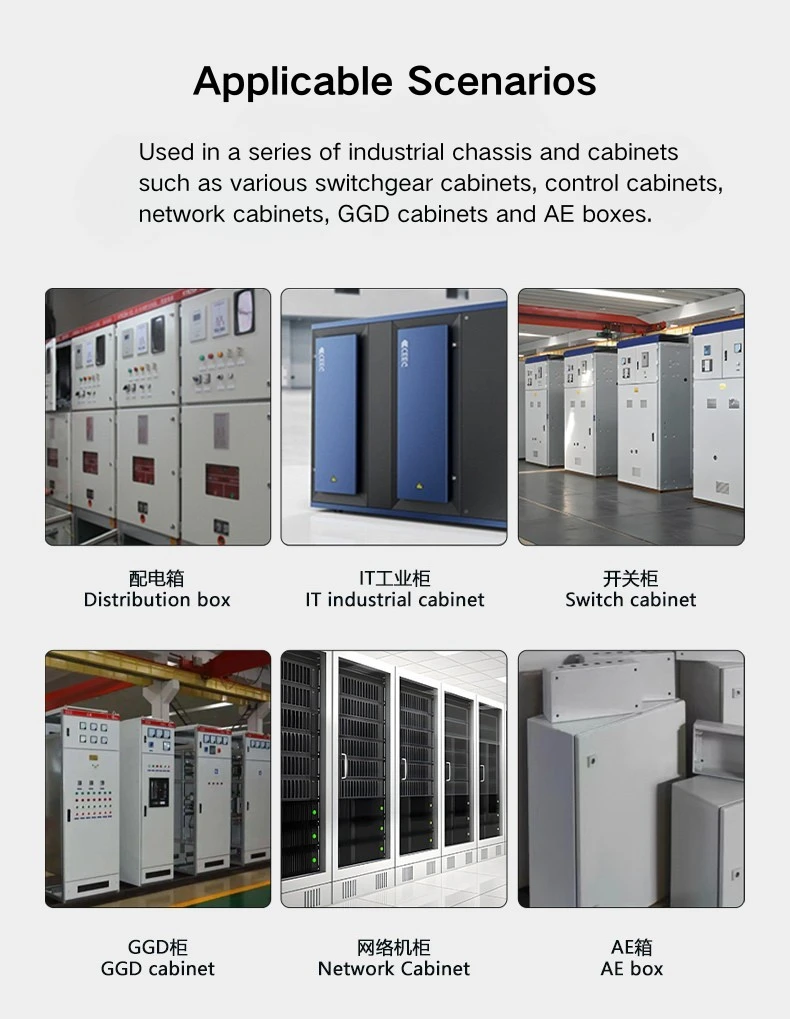

स्टडहरूसँग लुकाइएको काज प्राय: वितरण प्यानल ढोका, स्विचगियर घेरा, नेटवर्क क्याबिनेट ढोका, र औद्योगिक उपकरण क्याबिनेटहरूमा देखिन्छ जहाँ बाहिरी सफा मामिलाहरू राखिन्छ। काज फ्रेम भित्र बसेको हुनाले, ढोका बन्द हुँदा बाहिरबाट केही देखिंदैन - कुनै फैलिएको ब्यारेल छैन, कुनै खुला पखेटा छैन।

स्टडहरू सहित लुकाइएको काजको छुट्याउन मिल्ने पक्ष पनि क्याबिनेटहरूको लागि काममा आउँछ जुन कार्यशालामा जम्मा हुन्छ र साइटमा पठाइन्छ — ढोका ढुवानीको लागि बाहिर आउन सक्छ र क्याबिनेट स्थितिमा भएपछि फिर्ता जान सक्छ। ग्याल्भेनाइज्ड कार्बन स्टिल फिनिश मानक इनडोर औद्योगिक वातावरणको लागि ठीक छ, र 86 मिमी मा काज फ्रेम च्यानल आयामहरूमा फिट हुन्छ जुन तपाईंले सामान्यतया वितरण र स्विचगियर घेराहरूमा फेला पार्नुहुनेछ।

FAQ

Q1: CL060 काजको समग्र आकार के हो?

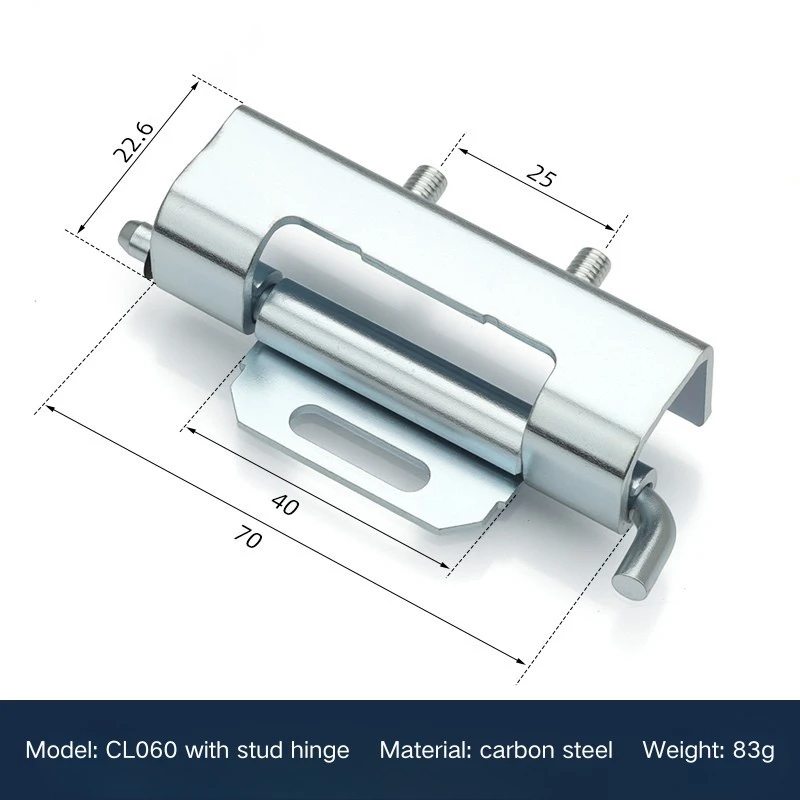

CL060 लुकाइएको काजको समग्र लम्बाइ 86 मिमी, काजको शरीरको लम्बाइ 70 मिमी, र ब्यारेल व्यास Φ5 मिमी छ। माउन्टिंग पखेटा 25 मिमी चौडा छ र काज शरीर 22.6 मिमी चौडाई छ। कुल वजन 83 ग्राम छ।

Q2: CL060 कुन सामग्रीबाट बनेको हो?

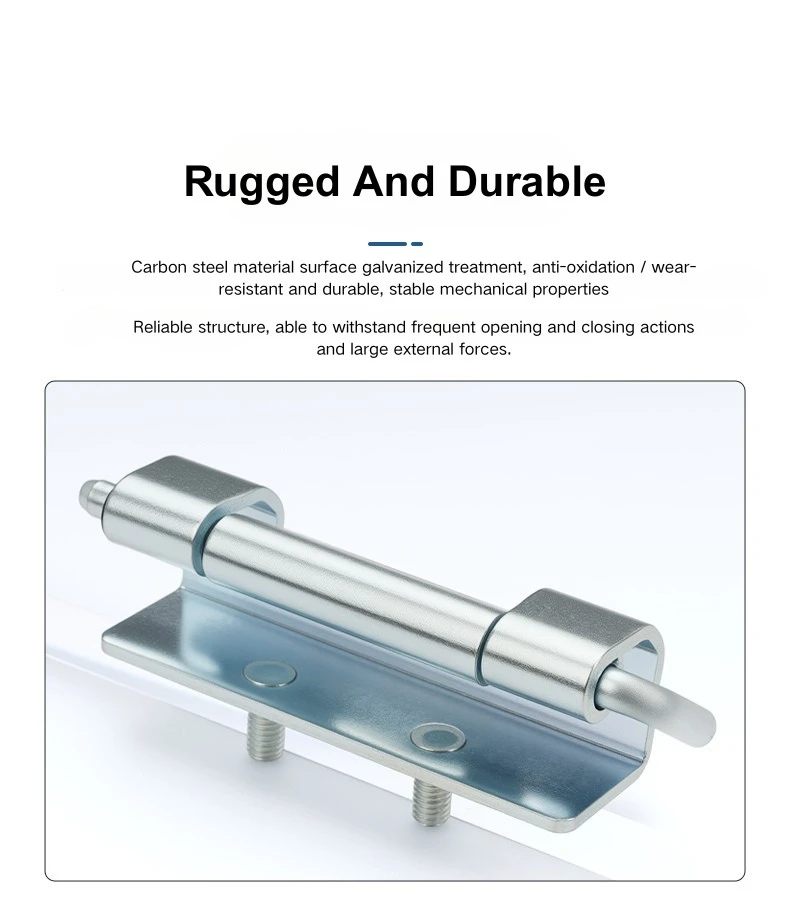

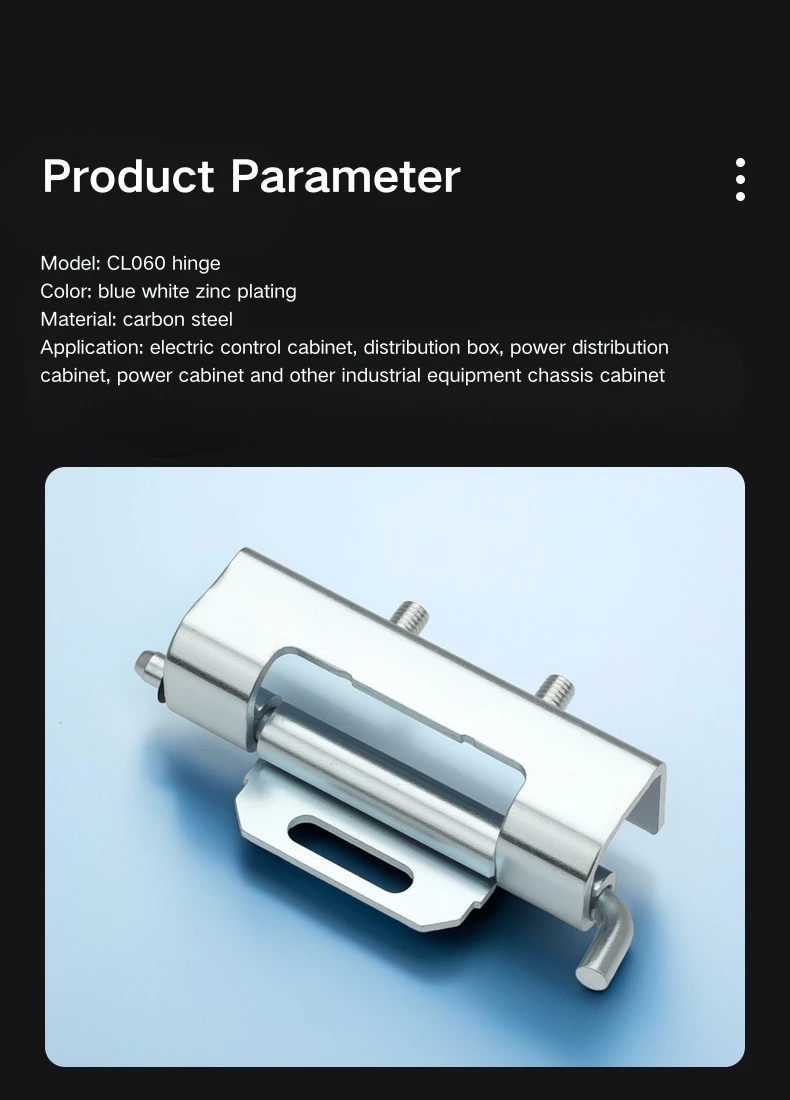

CL060 जस्ती फिनिशको साथ कार्बन स्टीलबाट बनेको छ। यो हाल एक स्पेसिफिकेशनमा मात्र उपलब्ध छ।

Q3: CL060 कसरी स्थापित छ?

CL060 ले वेल्डिङ र नट माउन्टिङको संयोजन प्रयोग गर्दछ। माउन्टिङ पङ्क्तिलाई ढोकाको प्यानलमा वेल्ड गरिएको छ, र स्टडले समावेश गरिएको M5 स्क्रू प्रयोग गरेर फ्रेम च्यानललाई संलग्न गर्दछ। स्लटेड माउन्टिंग प्वालले अन्तिम फिक्सिङ अघि स्थितिगत समायोजनलाई अनुमति दिन्छ।

Q4: स्टड आयामहरू के हुन्?

स्टडमा Φ9.5 मिमी टाउको व्यास, 10 मिमी शाफ्ट लम्बाइ, 2 मिमी काँध, र M5 थ्रेड गरिएको छ। यसले > 9.7 mm को खोल्ने फ्रेम च्यानल संलग्न गर्दछ।

Q5: कुन फ्रेम च्यानल आयामहरू CL060 फिट हुन्छ?

CL060 लुकाइएको काज R15.7 देखि R17.7 mm को भित्री त्रिज्या भएको फ्रेम च्यानल भित्र फिट हुन्छ। ढोका प्यानलको गहिराई क्लियरेन्स ≤18.8 मिमी छ र कुल पार्श्व पहुँच ≤21.4 मिमी छ।

Q6: CL060 कुन प्रकारको घेराका लागि उपयुक्त छ?

CL060 वितरण प्यानल ढोका, स्विचगियर घेराहरू, औद्योगिक नेटवर्क क्याबिनेटहरू, र मेकानिकल उपकरण क्याबिनेट ढोकाहरूमा प्रयोग गरिन्छ - कुनै पनि ठाउँमा लुकाइएको, छुट्याउन मिल्ने काजलाई सतह-माउन्ट गरिएको विकल्पमा प्राथमिकता दिइन्छ।
