90 डिग्री बेन्ड क्याबिनेट काज

Yitai Lock बाट लुकाइएका घेराहरू सोर्स गर्ने खरिदकर्ताहरूका लागि, 90 Degree Bend Cabinet Hinge CL275 शृङ्खलाले यसको तीनवटा मोडेलहरूमा दुई ओपनिङ कोणहरू समावेश गर्दछ — CL275-1 मा 120°, र CL275-2 र CL275-3 दुवैमा 90°। CL275-2 र CL275-3 एउटै तेर्सो पदचिह्न साझा गर्दछ तर तिनीहरूको पार्श्व आयामहरूमा फरक छ, त्यसैले तिनीहरू बीचको छनौट तपाईंको घेराको विशिष्ट ढोका प्यानल र फ्रेम ज्यामितिमा आउँछ। सबै तीनले पिन रिटेन्सनको लागि Φ4 ओपन रिटेनिङ रिङको साथ Φ5 मिमी ब्यारेल प्रयोग गर्छन्।

मोडेल विकल्प र आयामहरू

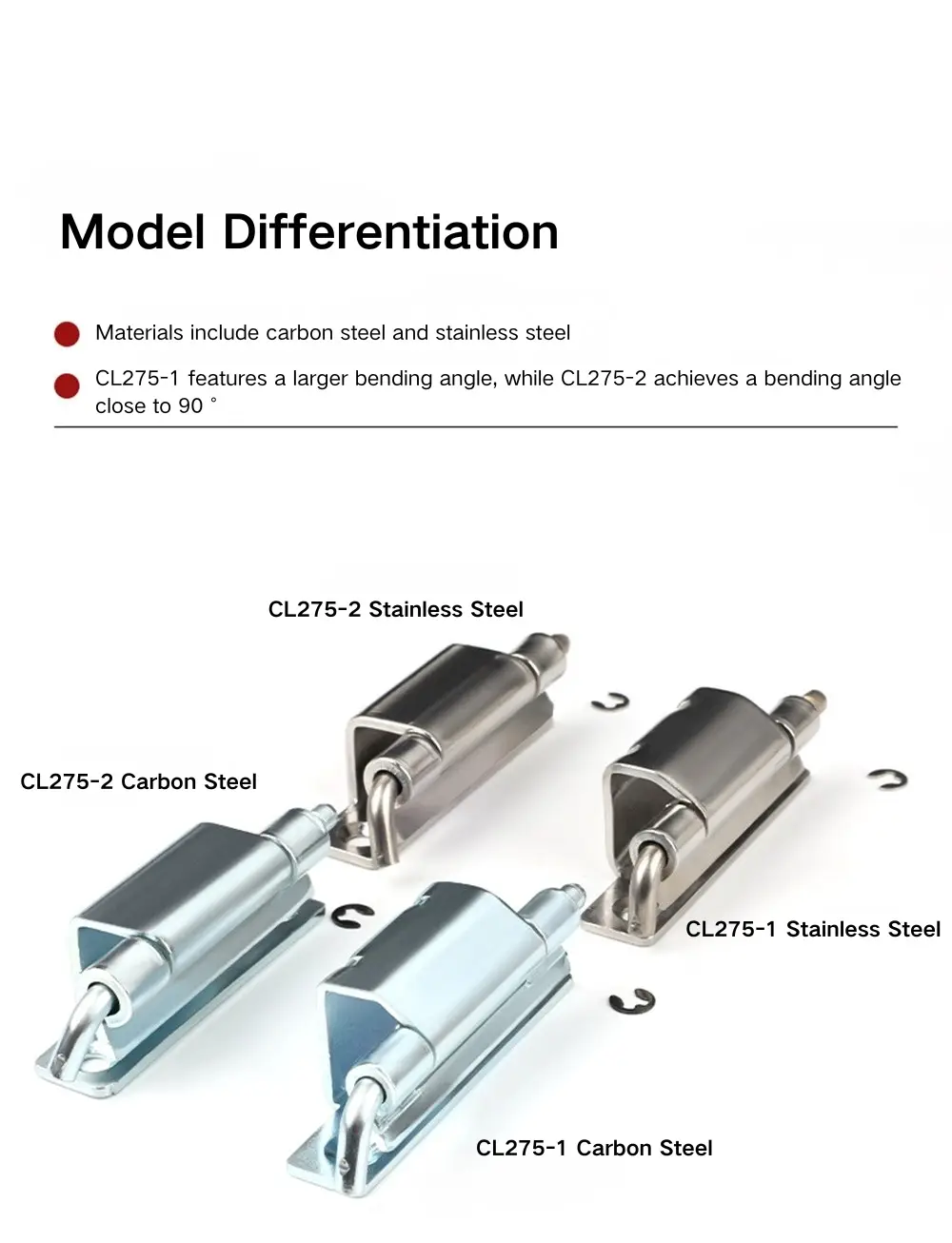

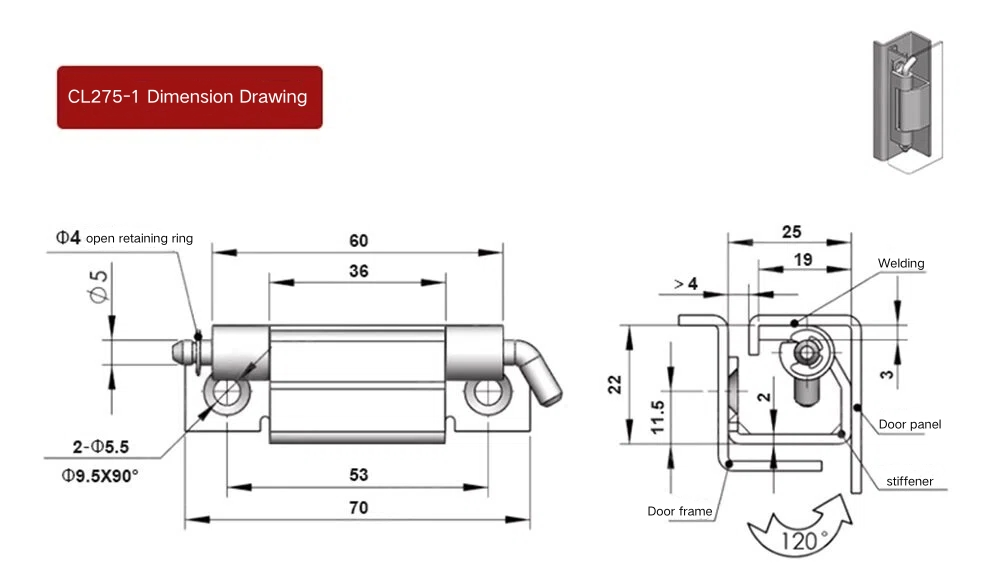

90 डिग्री बेन्ड क्याबिनेट Hinge CL275-1 सबैभन्दा ठूलो मोडेल हो, जसको समग्र लम्बाइ 70 मिमी र 60 मिमीको काजको शरीर छ। माउन्टिंग पखेटाहरू बीचको भित्री स्प्यान 53 मिमी छ, ब्यारेल व्यास Φ5 मिमी छ, र दुई माउन्टिङ प्वालहरू Φ9.5 × 90° काउन्टरसिंकको साथ Φ5.5 मिमी छन्। CL275-1 120° मा खुल्छ, यो सही छनोट बनाउँछ जहाँ फराकिलो ढोका स्विङ आवश्यक छ।

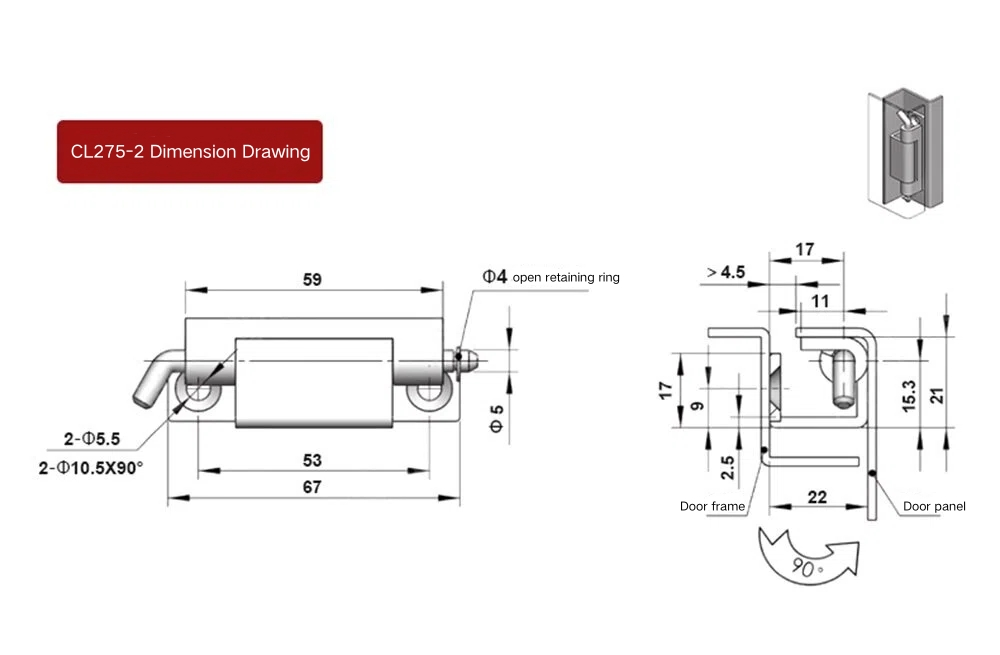

CL275-2 र CL275-3 दुबै 90° मा खुला छ र 53 mm भित्री स्प्यान र Φ5 mm ब्यारेल साझा गर्दछ, तर तिनीहरूको समग्र आयाम र प्वाल कन्फिगरेसनमा फरक छ। CL275-2 को 59 mm बडीको साथ 67 mm को समग्र लम्बाइ छ र दुई Φ10.5×90° काउन्टरसिंक प्वालको साथमा दुई Φ5.5 mm प्वालहरू प्रयोग गर्दछ। CL275-3 मा 60 mm बडी छ र दुई Φ5.2 mm माउन्टिंग प्वालहरू सहित 67 mm को समग्र लम्बाइ छ। CL275-3 को पार्श्व प्रोफाइल पनि CL275-2 भन्दा फरक छ, 19.3 mm को ढोकाको फ्रेम संलग्नता गहिराई र 20.2 mm को कुल पार्श्व उचाइको साथ - 90 Degree Bend Cabinet Hinge लाई एक विशिष्ट फ्रेम च्यानलमा फिट गर्दा महत्त्वपूर्ण हुने विवरणहरू।

संरचना र स्थापना

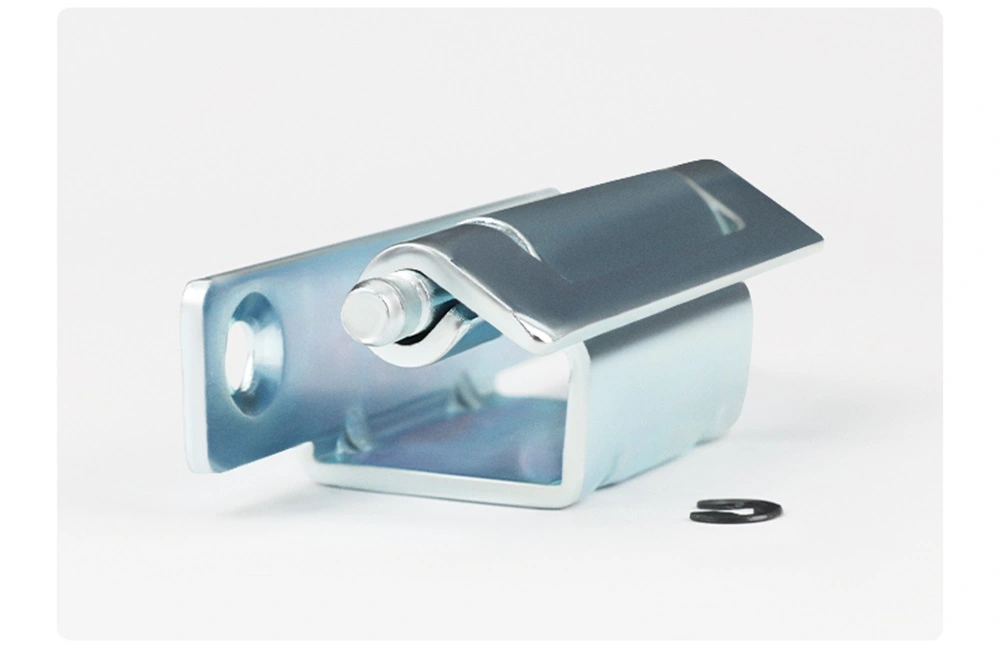

90 डिग्री बेन्ड क्याबिनेट हिङ्गका सबै तीन मोडेलहरू वेल्डिङद्वारा स्थापित छन्। झुकेको पखेटाको डिजाइन भनेको काजको सिटको एक छेउ ढोकाको फ्रेम च्यानलको भित्री भाग र अर्को ढोकाको प्यानलको विरुद्धमा हुन्छ, काजको ब्यारेल क्याबिनेट अनुहारमा नभई फ्रेम प्रोफाइल भित्र रिसेस गरिएको हुन्छ। यो लुकाइएको स्थितिले CL275 लाई मानक सतह-माउन्ट गरिएको काजबाट अलग गर्छ।

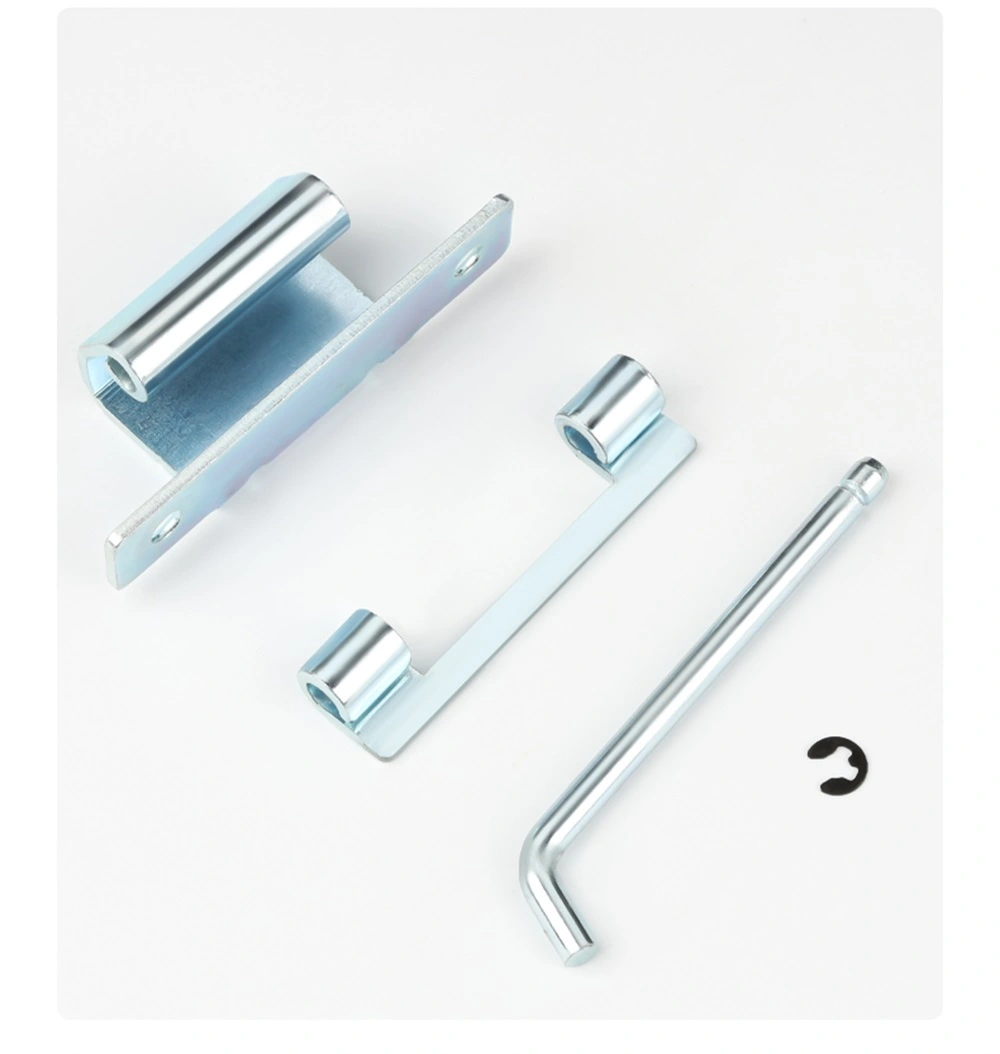

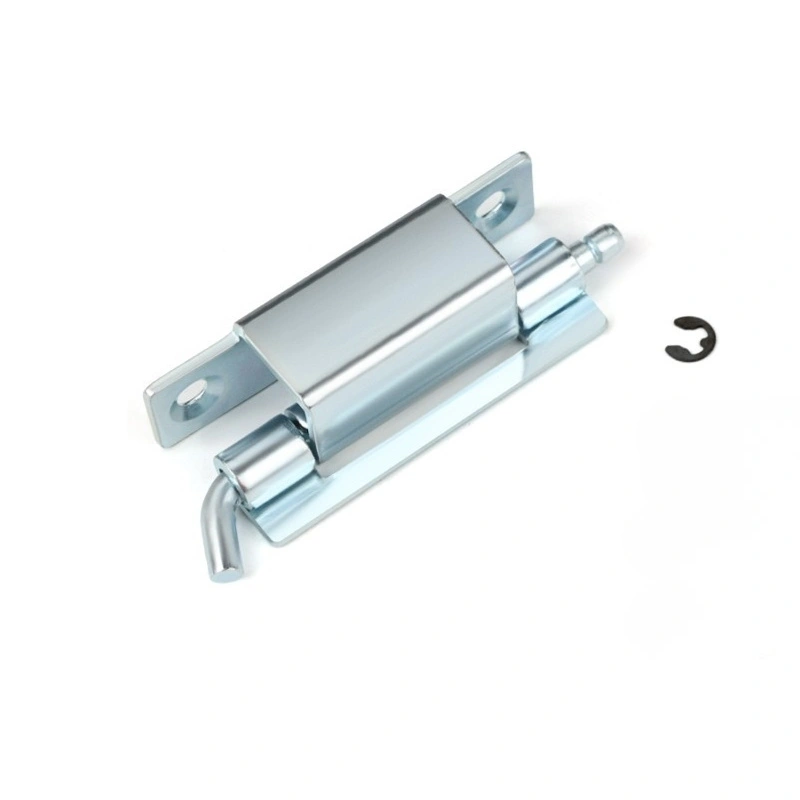

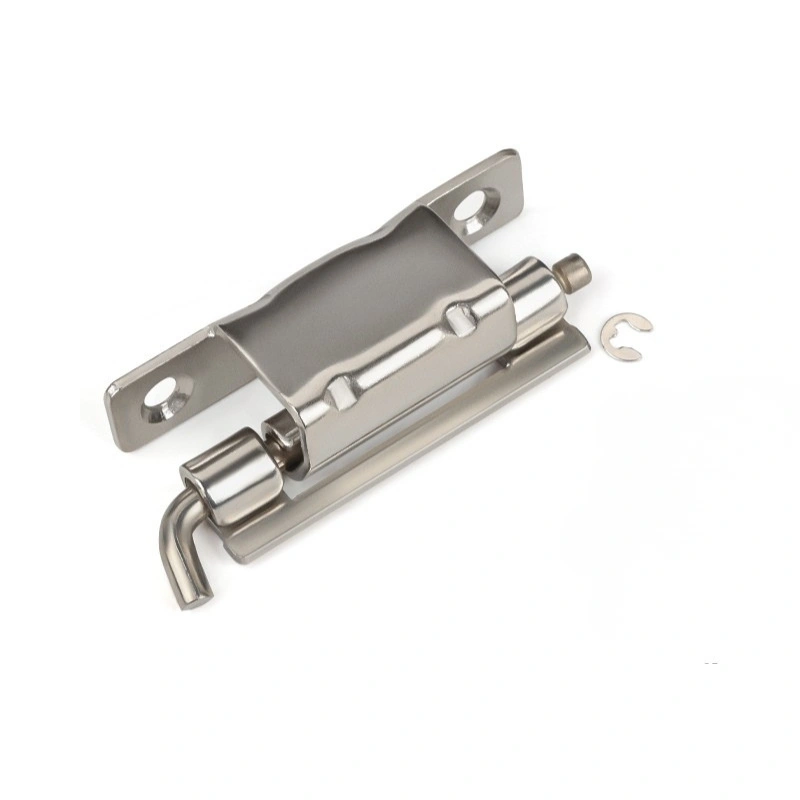

90 डिग्री बेन्ड क्याबिनेट हिङ्गले सञ्चालनको क्रममा पिनलाई ठाउँमा राख्नको लागि सबै तीन मोडेलहरूमा Φ4 खुला रिटेनिङ रिङ प्रयोग गर्दछ। भित्री पहुँच वा मर्मतसम्भारको लागि कहिलेकाहीं ढोका हटाउन आवश्यक हुने क्याबिनेटहरूका लागि उपयोगी छ - कुनै उपकरणहरू आवश्यक पर्दैन - कायम राख्ने रिंगलाई विच्छेद गरेर र पिन तानेर ढोकाको पात हटाउन सकिन्छ। वेल्डेड स्थापनाले निश्चित पखेटालाई फ्रेममा स्थायी रूपमा लंगर राख्छ, त्यसैले बारम्बार ढोका हटाउनाले माउन्टिङलाई असर गर्दैन।

सामाग्री र सतह उपचार

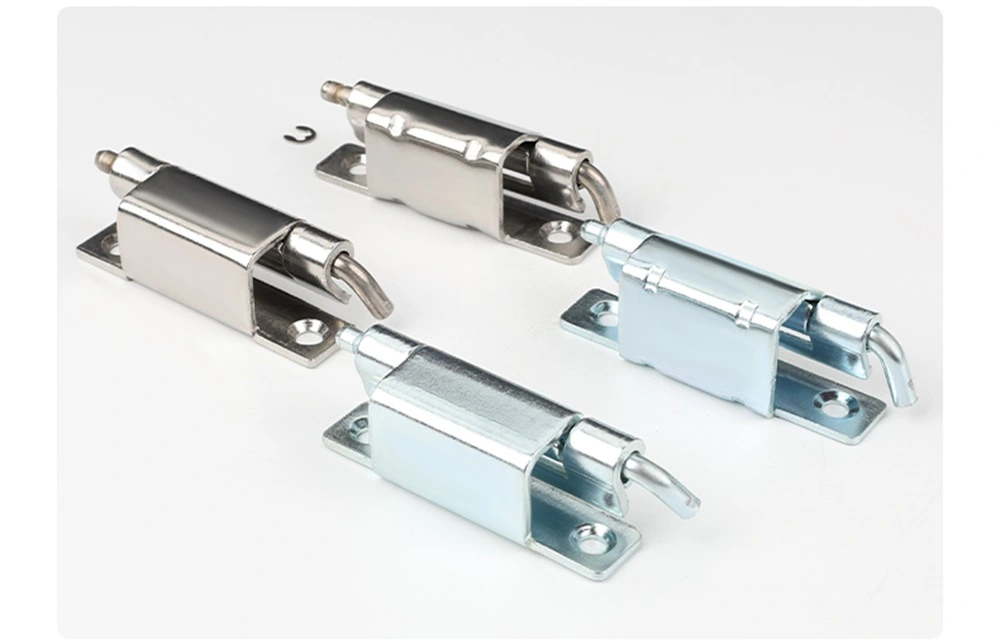

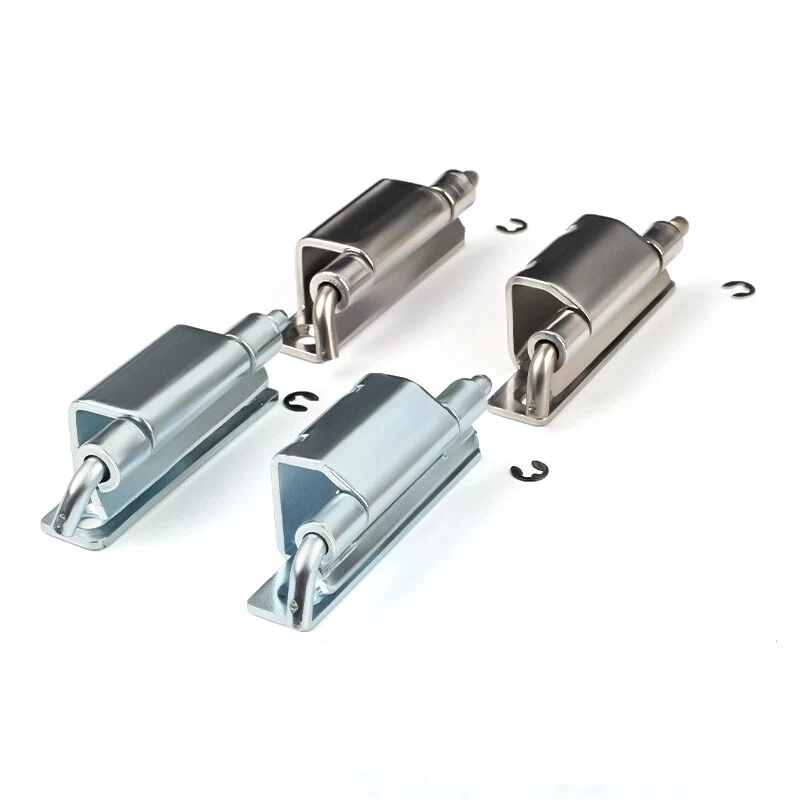

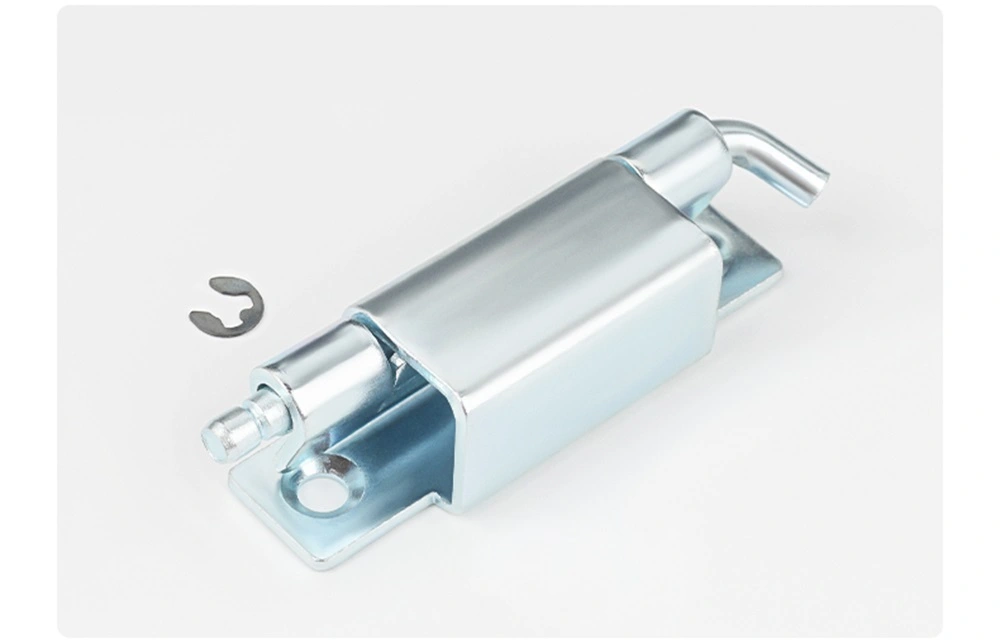

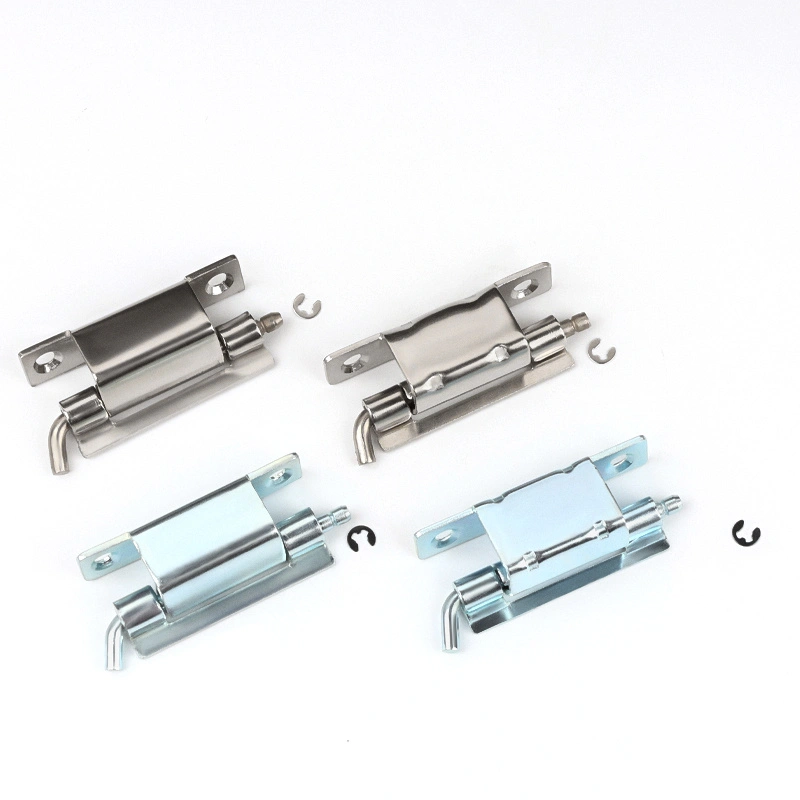

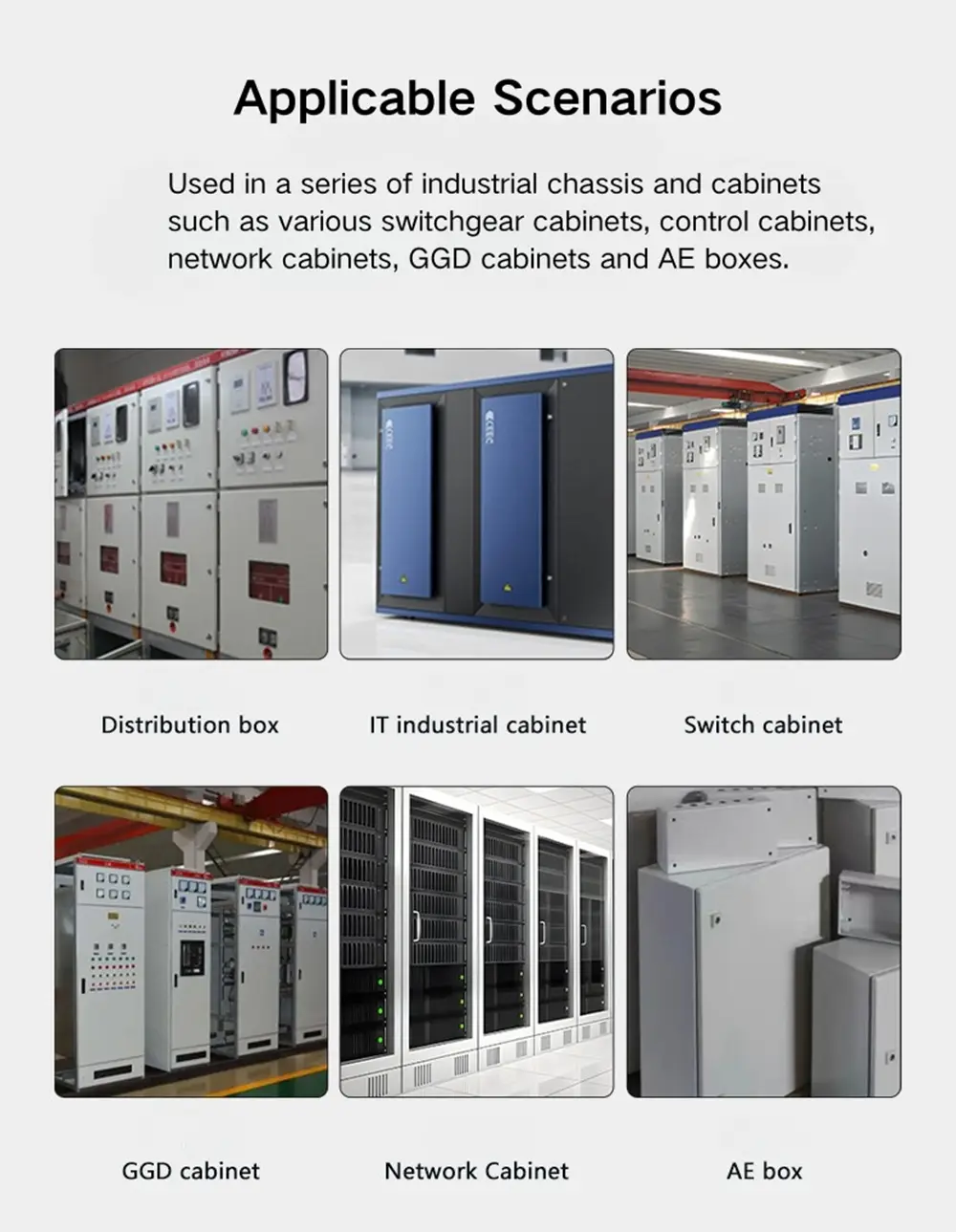

90 डिग्री बेन्ड क्याबिनेट काज जस्ती कार्बन स्टील र 304 स्टेनलेस स्टील मा उपलब्ध छ। कार्बन स्टील संस्करणमा जस्ता प्लेटिङ हुन्छ जसले सुख्खा वा जलवायु-नियन्त्रित वातावरणमा भित्री घेराहरूको लागि पर्याप्त जंग सुरक्षा प्रदान गर्दछ। यो धेरै विद्युतीय क्याबिनेट र वितरण बक्स अनुप्रयोगहरूको लागि मानक छनोट हो जहाँ स्थापना घर भित्र छ र आर्द्रता एक कारक होइन।

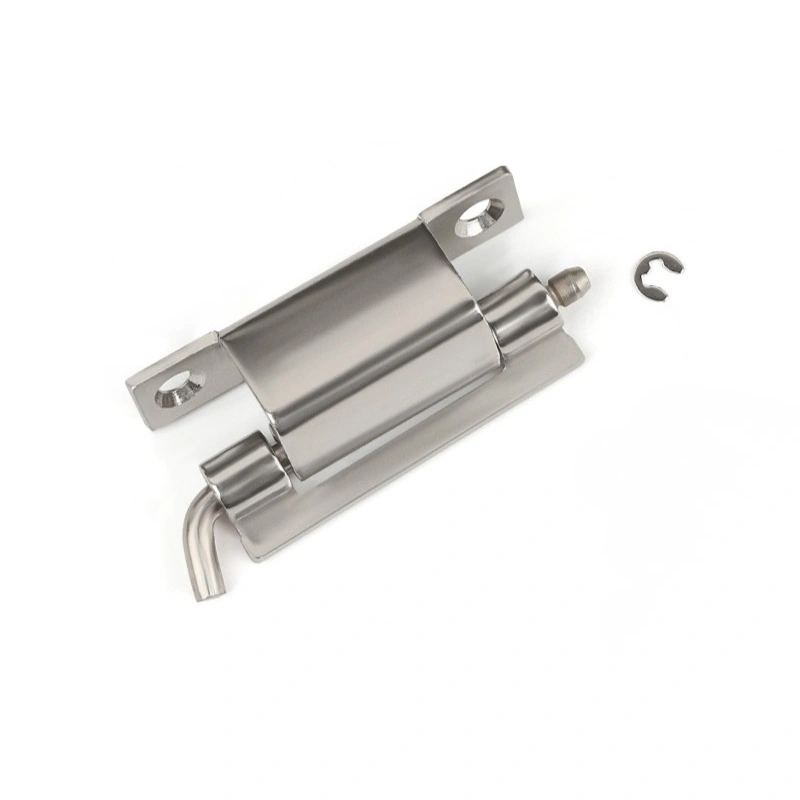

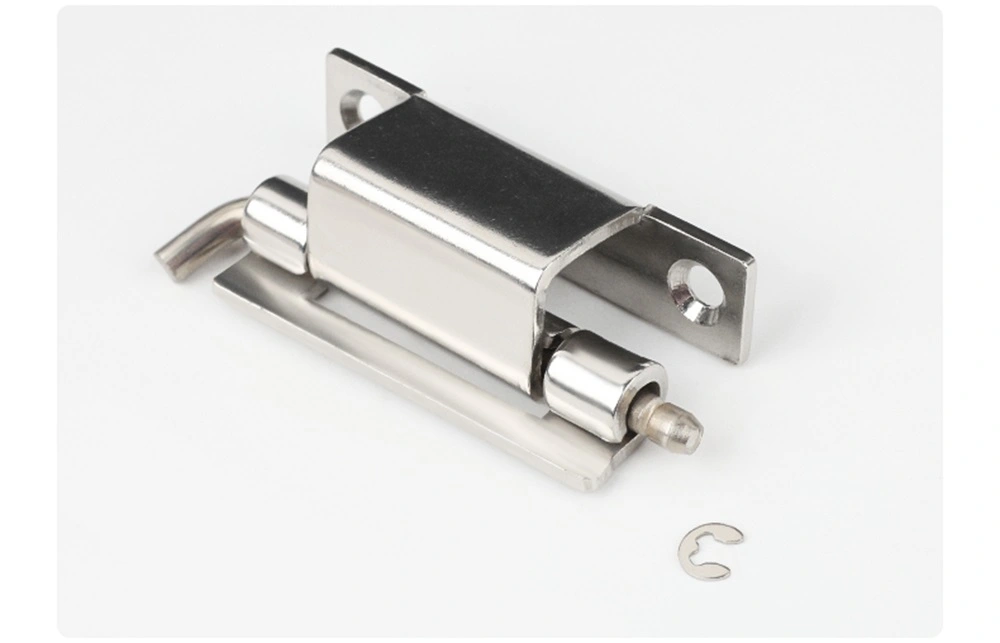

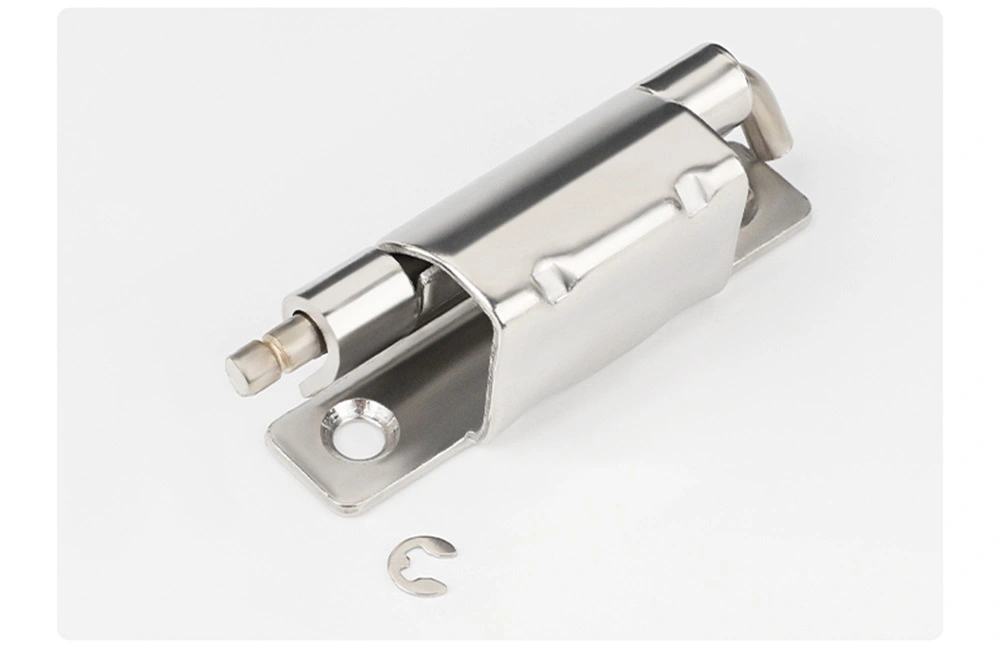

304 स्टेनलेस स्टील 90 डिग्री बेन्ड क्याबिनेट हिन्ज राम्रो विकल्प हो जब घेरा ओसिलो, बाहिरी अवस्था, वा उच्च आर्द्रता भएको वातावरणमा उजागर हुन्छ। स्टेनलेस स्टील पनि निर्दिष्ट हुन्छ जब क्याबिनेट बाहिरी फिनिश एक विचार हो, किनकि यसले चुनौतीपूर्ण परिस्थितिहरूमा गैल्भेनाइज्ड कार्बन स्टीलको तुलनामा यसको उपस्थिति राम्रो राख्छ। दुबै सामग्रीहरू सबै तीन CL275 मोडेलहरूमा उपलब्ध छन्।

FAQ

Q1: CL275 श्रृंखलामा तीनवटा मोडेलहरू के हुन् र तिनीहरू कसरी फरक छन्?

CL275 श्रृंखलामा CL275-1, CL275-2, र CL275-3 समावेश छ। CL275-1 120° मा खुल्छ र 70 mm समग्र लम्बाइमा सबैभन्दा ठूलो मोडेल हो। CL275-2 र CL275-3 दुबै 90° मा खुल्छन् र समान तेर्सो आयामहरू साझा गर्छन्, तर तिनीहरूको पार्श्व प्रोफाइल र माउन्टिङ होल कन्फिगरेसनमा फरक हुन्छ। सबै तीन Φ5 मिमी ब्यारेल संग वेल्डेड टिका छन्।

Q2: प्रत्येक मोडेलको उद्घाटन कोण के हो?

CL275-1 120° मा खुल्छ। CL275-2 र CL275-3 दुबै 90° मा खुला छ। खोल्ने कोणलाई काज पखेटाको बेन्ड ज्यामितिद्वारा निश्चित गरिएको छ र स्थापना पछि समायोजन गर्न सकिँदैन।

Q3: CL275 काज कसरी स्थापित छ?

सबै तीन CL275 मोडेल वेल्डिंग द्वारा स्थापित छन्। झुकिएको पखेटालाई क्याबिनेट फ्रेम वा ढोका प्यानलमा निर्माणको क्रममा वेल्ड गरिएको छ। यस श्रृंखलामा कुनै पेंच-माउन्ट विकल्प छैन।

Q4: हिङ्ग पिन कसरी राखिएको छ र ढोका हटाउन सकिन्छ?

सबै CL275 मोडेलहरूले पिनलाई ठाउँमा राख्नको लागि Φ4 खुला रिटेनिङ रिङ प्रयोग गर्दछ। ढोका हटाउनको लागि, रिटेनिङ रिङ छुटाउनुहोस् र पिन तान्नुहोस् - कुनै उपकरणहरू आवश्यक पर्दैन। वेल्डेड आधार फ्रेममा स्थिर रहन्छ, त्यसैले ढोका हटाउन सकिन्छ र कब्जा माउन्टिङलाई असर नगरी पुन: जोड्न सकिन्छ।

Q5: के सामाग्री उपलब्ध छन्?

CL275 बेन्ड क्याबिनेट काज जस्ती कार्बन स्टील र 304 स्टेनलेस स्टील मा आउँछ। कार्बन स्टील सूट इनडोर, सुख्खा घेराहरू; स्टेनलेस स्टील बाहिरी स्थापनाहरू वा नियमित ओसिलो एक्सपोजरको साथ वातावरणको लागि उत्तम विकल्प हो।

Q6: CL275-2 र CL275-3 बीचको भिन्नता के हो?

दुबै मोडेलहरूले समान तेर्सो आयामहरू र 90° खोल्ने कोण साझा गर्छन्, तर तिनीहरूको पार्श्व प्रोफाइलहरू फरक छन्। CL275-3 मा 19.3 mm को ढोका फ्रेम संलग्नता गहिराई र 20.2 mm को पार्श्व उचाइ छ, जबकि CL275-2 मा फरक फ्रेम च्यानल ज्यामिति को लागी उपयुक्त फरक पार्श्व क्लियरेन्स छ। तपाईंको विशिष्ट ढोका फ्रेम र प्यानल आयामहरूमा आधारित चयन गर्नुहोस्।
